首页  >  产品百科  >  B32621A0332K289

B32621A0332K289

产品分类: 薄膜电容
厂牌: TDK
产品描述: 3.3nF ±10% 聚丙烯 1KV 500V 通孔安装 13mm*4mm*9mm
供应商型号: Q-BN-B32621A0332K289
供应商: 期货订购
标准整包数: 4000

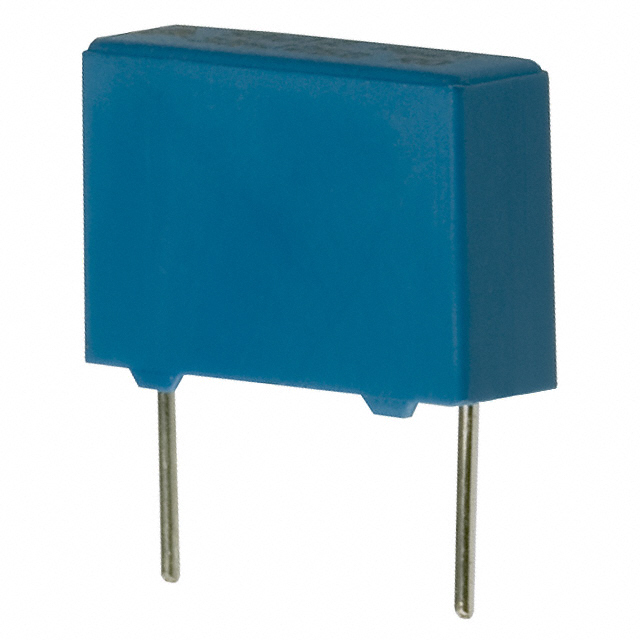

TDK 薄膜电容 B32621A0332K289

B32621A0332K289概述

    Film Capacitors - Metallized Polypropylene Film Capacitors (MKP)

    产品简介


    Film Capacitors(薄膜电容器) 是一种广泛应用于各类电子设备中的关键组件。其中,Metallized Polypropylene Film Capacitors (MKP) 系列以其卓越的性能而著称。本文档将详细介绍 B32620 和 B32621 两种型号的产品,它们广泛应用于紧凑型荧光灯(CFL)、开关电源(SMPS)等领域。

    技术参数


    - 额定电压 (VR): 160V DC 至 1000V DC
    - 交流电压 (VRMS): 90V AC 至 600V AC
    - 标称电容 (CR): 1.0 nF 至 220 nF
    - 最大工作温度: +105°C
    - 湿度耐受性: 56天/40°C/93%相对湿度后,电容变化不超过±3%
    - 绝缘电阻 (Rins): 100 GΩ(在20°C下)
    - 损耗因子 (tan δ): 0.1 μF 以下为0.1,0.1 μF 以上至0.22 μF 为0.15
    - 脉冲处理能力 (dV/dt): 160V DC 时为750V/μs,1000V DC 时为3200V/μs
    - 阻抗 (Z): 典型值见频率图
    - 交流电压范围 (VRMS): 见各频率下的表格

    产品特点和优势


    B32620 和 B32621 系列 MKP 薄膜电容器具有以下显著特点:
    - 高脉冲处理能力: 可承受高达数千伏/微秒的瞬态电压变化,适合高压脉冲电路。
    - 自愈合性能: 在过压情况下能自动恢复,提高可靠性。
    - 极小尺寸: 尺寸紧凑,适用于空间受限的应用场合。
    - 接触可靠性高: 连接稳固,耐久性好。
    - 环保: RoHS兼容,符合环保标准。

    应用案例和使用建议


    - 紧凑型荧光灯 (CFL):电容器作为调光电路的关键组件,确保灯泡稳定工作。
    - 开关电源 (SMPS):用于输入滤波和输出滤波,提高电源稳定性。
    使用建议:
    - 在焊接过程中需严格控制焊接温度和时间,以防止电容器损坏。
    - 额定工作条件下使用,避免长时间暴露于高温环境。
    - 对于特殊应用场景,参考制造商提供的焊接指南。

    兼容性和支持


    兼容性: 该电容器可与多种电子设备和其他元器件兼容,适合不同应用场合。
    支持: 制造商提供详细的技术文档、应用指南和支持服务,帮助用户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    1. 问题: 焊接过程中出现焊锡不流的现象。
    - 解决方法: 检查焊接温度是否达到标准(235±5°C),调整焊接时间(2.0±0.5s)。

    2. 问题: 电容器在高温环境下出现故障。
    - 解决方法: 遵循制造商的温度和电压规格,避免超负荷使用。

    总结和推荐


    综合评估:
    - 优点:
    - 高脉冲处理能力
    - 自愈合性能
    - 尺寸紧凑
    - 接触可靠性高
    - RoHS兼容
    - 推荐使用:
    - 适用于需要高可靠性的电路设计,如开关电源和照明系统。
    - 对于高压脉冲应用,本系列产品是理想选择。
    综上所述,B32620 和 B32621 系列 Metallized Polypropylene Film Capacitors (MKP) 电容器因其独特的性能优势,在各种应用场景中表现出色,值得推荐使用。

B32621A0332K289参数

参数
电容值 3.3nF
容差 ±10%
介电材料 聚丙烯
额定电压-AC 500V
额定电压-DC 1KV
ESR-等效串联电阻 -
长*宽*高 13mm*4mm*9mm
安装方式 通孔安装
零件状态 在售
包装方式 盒装

B32621A0332K289厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32621A0332K289数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32621A0332K289 B32621A0332K289数据手册

B32621A0332K289封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.297 ¥ 2.5334
库存: 400000
起订量: 4000 增量: 0
交货地:
最小起订量为:4000
合计: ¥ 10133.6
