B43544A6277M007

产品分类: 铝电解电容
厂牌: TDK
产品描述: 270μF 500V ±20% 310mΩ@ 100Hz 3000h@ 105°C 1.69A@ 100Hz 插件 卡入式安装,按扣安装,通孔安装 30mm(长度)*52mm(高度)
供应商型号: B43544A6277M007-ND
供应商: Digi-Key
标准整包数: 320

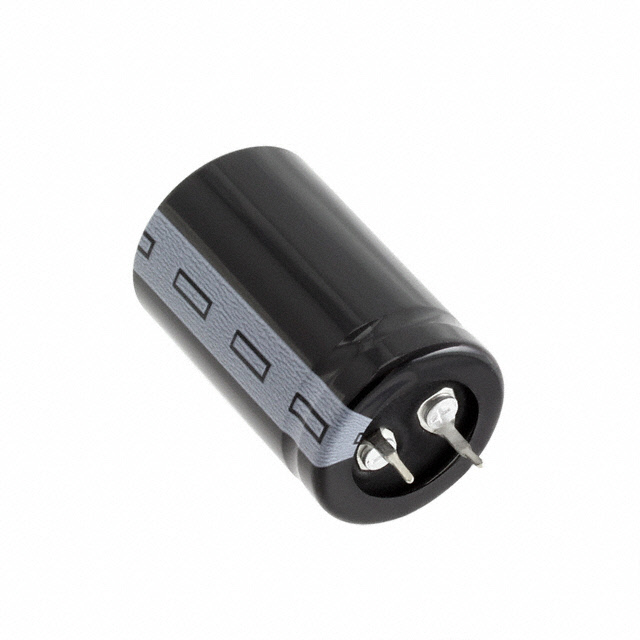

TDK 铝电解电容 B43544A6277M007

B43544A6277M007概述

    铝电解电容器 B43544 技术手册

    产品简介


    本手册详细介绍了型号为B43544的铝电解电容器。这类电容器主要用于工业领域,特别是在需要高可靠性、高频率响应的应用场景中,如伺服驱动、变频器、太阳能逆变器、不间断电源、专业电源及医疗设备。特别注意的是,该型号不适用于汽车应用,除非另有明确说明。

    技术参数


    该型号电容器具有以下技术规格和性能参数:
    - 额定电压:200至550伏直流(VDC)
    - 最大浪涌电压:1.15×额定电压(对于250VDC以下);1.10×额定电压(对于400VDC以上)
    - 标称电容:47至2700微法拉(μF)
    - 电容容差:±20%
    - 损耗因数(20°C,120Hz):≤0.15(≤400VDC),≤0.20(≥450VDC)
    - 漏电流(5分钟,20°C):≤初始值
    - 自感:约20纳亨(nH)
    在高温条件下,该型号电容器表现出色:
    - 最高阻抗比(100Hz,-25°C/20°C):450V时≤3,500V至550V时≤7
    - 使用寿命要求(105°C,额定电压和交流电流):>3000小时

    产品特点和优势


    - 高纹波电流能力:在高温环境下仍能承受高纹波电流。
    - 改进的充放电鲁棒性:具有优异的充放电稳定性。
    - 基座冷却选项:直径30至35毫米,长度35至55毫米的外壳可提供基座冷却。
    - 高可靠性:极端条件下的性能卓越,阻抗高、内部热阻优化。
    - 低ESR(等效串联电阻):在操作条件高于50°C时,ESR极低。
    - 符合RoHS标准:环保材料。

    应用案例和使用建议


    B43544型号适用于多种工业应用场景,包括伺服驱动、变频器、太阳能逆变器等。根据手册提供的信息,在这些应用场景中,其稳定性和耐久性表现优秀。建议在设计过程中充分考虑温度和工作条件,以确保电容器的正常运行。

    兼容性和支持


    B43544电容器采用快速充电/放电保护,使用PET绝缘或可选的PVC绝缘。其兼容多种终端版本和绝缘选项,可以灵活应用于不同的电路板设计。制造商提供了详尽的技术支持,包括安装和使用指南,确保用户能够充分利用产品的所有功能。

    常见问题与解决方案


    常见的问题及其解决方案包括:
    - 电容器过热:检查散热系统是否有效,确保安装空间通风良好。
    - 电容值变化:确认接线正确无误,进行定期维护和测试。
    - 自感过高:检查周围是否有磁场干扰源,必要时增加屏蔽措施。

    总结和推荐


    B43544铝电解电容器以其高可靠性、高性能和广泛的应用范围成为工业应用的理想选择。其设计旨在应对苛刻的工作环境,具有出色的长期稳定性和较低的故障率。综合以上因素,强烈推荐使用这款电容器,尤其是在需要高可靠性的工业项目中。
    通过以上的介绍和分析,B43544电容器展现了其在各种工业领域的广泛应用潜力和卓越性能。对于寻求高品质电子元器件的工程师和设计师来说,这是一款值得信赖的选择。

B43544A6277M007参数

参数
电容值 270μF
额定电压 500V
容差 ±20%
ESR-等效串联电阻 310mΩ@ 100Hz
纹波电流 1.69A@ 100Hz
工作寿命 3000h@ 105°C
长*宽*高 30mm(长度)*52mm(高度)
通用封装 插件
安装方式 卡入式安装,按扣安装,通孔安装
零件状态 在售
包装方式 托盘

B43544A6277M007厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B43544A6277M007数据手册

厂牌 PDF简要描述 下载
TDK 铝电解电容 TDK B43544A6277M007 B43544A6277M007数据手册

B43544A6277M007封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
320+ $ 6.4032 ¥ 53.5864
库存: 0
起订量: 320 增量: 1
交货地:
最小起订量为:320
合计: ¥ 0
直接购买
加入购物车
