B32529C0473J189

产品分类: 薄膜电容
厂牌: TDK
产品描述: 47nF ±5% 涤纶,聚对苯二甲酸乙二醇酯 63V 40V 通孔安装 7.2mm*2.5mm*6.5mm
供应商型号: 3437444
供应商: element14
标准整包数: 2800

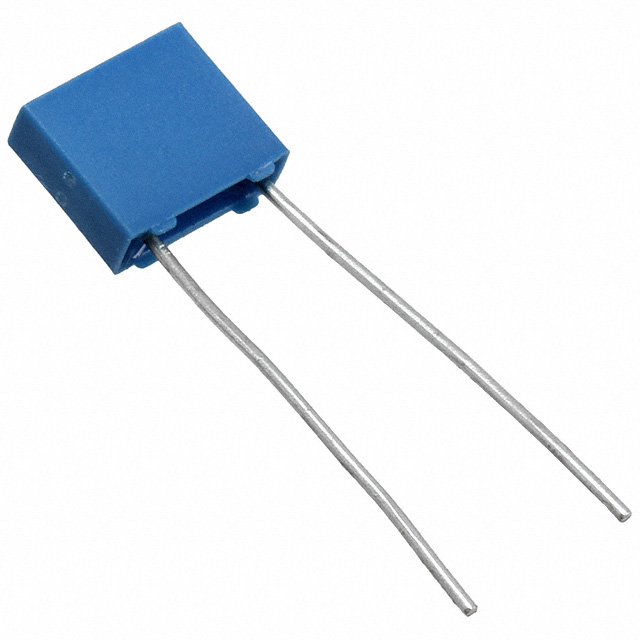

TDK 薄膜电容 B32529C0473J189

B32529C0473J189概述

    Film Capacitors:Metallized Polyester Film Capacitors (MKT)

    产品简介


    Metallized Polyester Film Capacitors(MKT)是电容元件中的一种,广泛应用于多个领域。这类电容器的主要特征是采用了聚酯作为介质材料,以确保出色的耐热性能和电气特性。它们适用于阻隔(Blocking)、耦合(Coupling)、去耦(Decoupling)和旁路(Bypassing)等多种应用场景,特别适合汽车用无线电干扰(RFI for automotive)的滤波。

    技术参数


    - 工作温度:最大工作温度为125°C,适应各种恶劣环境条件。
    - 气候类别(IEC 60068-1:2013):55/125/56
    - 构造:分为堆叠薄膜技术和绕线电容器技术两种。堆叠薄膜技术适用于5到15毫米间距的引脚;绕线技术适用于10至37.5毫米间距的引脚。
    - 塑料外壳(UL 94 V-0)和环氧树脂密封(UL 94 V-0)提供额外保护,确保长期耐用。
    - 额定电压(VR)和最大交流电压(VRMS)范围广泛,具体型号和间距不同而有所差异,例如:VR(V DC)从50到630,VRMS(V AC)从32到400。
    - 容值范围(CR)从0.001μF到150μF不等,提供广泛的定制选项以满足不同应用需求。

    产品特点和优势


    - 高脉冲强度:能够承受高的电流冲击,适用于苛刻的应用环境。
    - 高接触可靠性:由于其独特的金属化聚酯薄膜结构,提供了出色的电接触可靠性和稳定性。
    - 环保标准:符合RoHS指令,可选卤素无电容器(halogen-free),满足现代环保要求。
    - 符合AEC-Q200D标准:适用于汽车行业严格的测试和认证,保证了产品在高可靠性的需求下能稳定运行。


    应用案例和使用建议


    - 阻隔(Blocking):用于高频信号的隔离,保障信号的纯净性。
    - 耦合和去耦(Coupling and Decoupling):在电路设计中,有助于平滑输入电源纹波,提高电源系统的稳定性。
    - 旁路(Bypass):将高频噪声分流到接地,减少对主电路的影响。
    - 汽车无线电干扰滤波(RFI for automotive):在汽车电子系统中,用来过滤来自其他电子设备的干扰,提升系统稳定性。
    建议在选择和使用时根据具体应用需求确定合适的额定电压和电容值,避免过载导致设备损坏。另外,在高温环境下使用时需考虑散热措施,以延长使用寿命。

    兼容性和支持


    MKT电容器可以与其他主流电子元器件或设备进行兼容使用,但在特定情况下需要验证相关接口规范。制造商提供详尽的技术支持服务,包括详细的安装指南、应用笔记和故障排查文档。客户还可以通过官方渠道获得进一步的咨询和技术支持。

    常见问题与解决方案


    - 问题1:产品在安装过程中出现短路。
    - 解决方案:检查电路板上的布局是否正确,确认焊接点是否焊牢。如无法解决,联系制造商获取技术支持。
    - 问题2:产品在使用过程中过热。
    - 解决方案:确保良好的散热设计,使用导热垫片或散热器帮助散热。如果还是过热,检查负载电流是否超过了额定值,调整系统以降低功耗。
    - 问题3:长时间使用后,产品容量下降。
    - 解决方案:检查使用环境是否超过产品的工作温度范围,或者是否进行了不当操作,如过度充电/放电。对于非正常工作环境,更换更高级别的电容器可能是必要的。

    总结和推荐


    综上所述,MKT系列的电容器以其卓越的性能和可靠性,非常适合于广泛的工业和消费电子应用。它们具有广泛的额定电压和电容值选择范围,使其适用于各种不同的电路设计需求。同时,它们的环保属性和符合汽车行业标准的优势也使其在市场上具有很强的竞争实力。因此,强烈推荐这款产品给所有寻求高品质电容解决方案的工程师和设计师。

B32529C0473J189参数

参数
电容值 47nF
容差 ±5%
介电材料 涤纶,聚对苯二甲酸乙二醇酯
ESR-等效串联电阻 -
额定电压-AC 40V
额定电压-DC 63V
长*宽*高 7.2mm*2.5mm*6.5mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

B32529C0473J189厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32529C0473J189数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32529C0473J189 B32529C0473J189数据手册

B32529C0473J189封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2800+ ¥ 0.536
5600+ ¥ 0.496
8400+ ¥ 0.469
14000+ ¥ 0.445
28000+ ¥ 0.428
70000+ ¥ 0.402
库存: 5600
起订量: 2800 增量: 0
交货地:
最小起订量为:2800
合计: ¥ 1500.8
直接购买
加入购物车
