首页  >  产品百科  >  B32026A3824M000

B32026A3824M000

产品分类: 薄膜电容
厂牌: TDK
产品描述: 820nF ±20% 聚丙烯 1.5KV 300V 通孔安装 41.5mm*16mm*28.5mm
供应商型号: 495-B32026A3824M000-ND
供应商: Digi-Key
标准整包数: 1

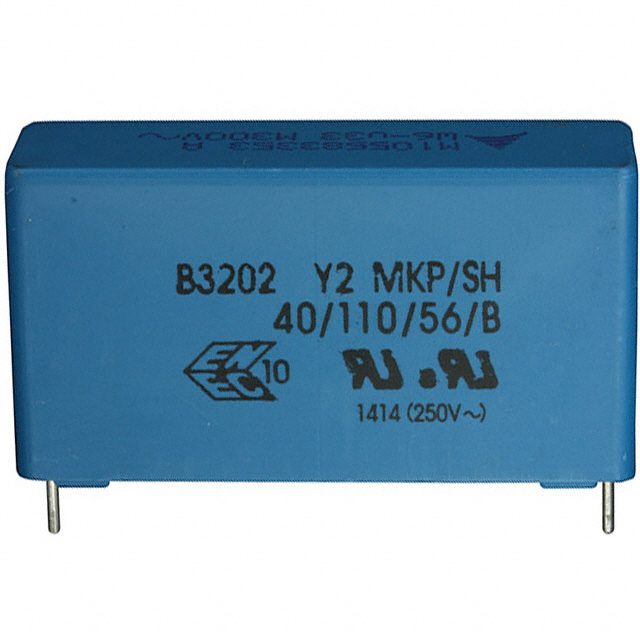

TDK 薄膜电容 B32026A3824M000

B32026A3824M000概述


    产品简介


    Film Capacitors(薄膜电容器)系列中的EMI Suppression Capacitors (MKP),型号为B32021到B32026,是专为电磁干扰抑制设计的产品。它们广泛应用于电源线对地的应用场合,如Y2等级干扰抑制。该系列电容器具有良好的自愈性能和高电压能力,适用于多种电子设备中以减少电磁干扰。

    技术参数


    - 额定交流电压:300V(50/60Hz)
    - 最大连续直流电压:1500V(温度≤85°C),当温度在85°C至110°C之间时,每增加1°C电压降额1.5%
    - 最大连续交流电压:480V(50/60Hz)
    - 最大工作温度:+110°C
    - 电容公差:±10% (K), ±20% (M)
    - 绝缘电阻:CR≤0.33μF时为100,000 MΩ;CR>0.33μF时为30,000秒
    - 耗散因数(在1kHz):1×10^-3(CR≤0.33μF和CR>0.33μF)

    产品特点和优势


    - 尺寸小:非常适合空间受限的应用场景。
    - 良好的自愈性能:提高使用寿命和可靠性。
    - 高电压能力:能够承受较高的电压,适用于高压电路。
    - 环保材料:RoHS兼容,无卤素,符合环保要求。

    应用案例和使用建议


    - 应用案例:通常用于Y2等级的电源线对地(“Line to ground”)应用,如电源滤波、电磁干扰抑制等。
    - 使用建议:在焊接过程中需要控制焊接时间和温度,避免过热导致的电容器损坏。根据制造商推荐的焊接温度和时间进行操作可以确保焊接效果。

    兼容性和支持


    - 兼容性:适用于各种标准电路板组装流程,能够与其他符合相同规格的电子元件兼容。
    - 支持和服务:提供详细的安装指导和技术文档,以帮助用户正确使用和维护该产品。

    常见问题与解决方案


    - 问题:如何防止焊接过程中过热?
    - 解决方法:严格控制焊接温度和时间,建议使用推荐的焊接温度曲线,并确保足够的冷却时间以避免过热。

    总结和推荐


    总体而言,B32021到B32026系列电容器是一款优秀的EMI抑制电容器,具有出色的耐高温能力和自我修复功能。特别适合于高可靠性要求的电路中。由于其卓越的技术特性和广泛应用领域,强烈推荐给需要高效电磁干扰抑制的工程师和制造商。

B32026A3824M000参数

参数
电容值 820nF
容差 ±20%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 300V
额定电压-DC 1.5KV
长*宽*高 41.5mm*16mm*28.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

B32026A3824M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32026A3824M000数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32026A3824M000 B32026A3824M000数据手册

B32026A3824M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.0784 ¥ 68.2625
10+ $ 5.7959 ¥ 48.5046
50+ $ 4.8828 ¥ 40.8629
200+ $ 4.3026 ¥ 36.0077
600+ $ 3.9438 ¥ 33.0043
1000+ $ 3.8014 ¥ 31.8132
2600+ $ 3.7964 ¥ 31.7711
库存: 615
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 68.26
直接购买
加入购物车
