B43508A2337M000

产品分类: 铝电解电容
厂牌: TDK
产品描述: 330μF 200V ±20% 350mΩ@ 100Hz 3000h@ 105°C 1.05A@ 100Hz 卡入式安装,按扣安装,通孔安装 22mm*25mm*27mm
供应商型号: 871-B43508A2337M000
供应商: Mouser
标准整包数: 1

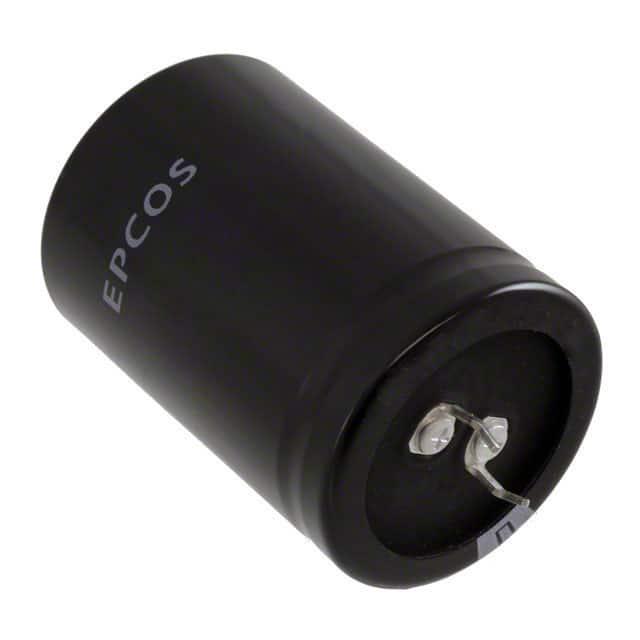

TDK 铝电解电容 B43508A2337M000

B43508A2337M000概述

    铝电解电容器:B43508系列

    1. 产品简介


    铝电解电容器是一种广泛应用在各种电子设备中的基本电子元件。B43508系列属于长寿命等级的铝电解电容器,特别适用于频率转换器、太阳能逆变器、不间断电源、专业电源、医疗设备及电信设备等领域。

    2. 技术参数


    以下是B43508系列的主要技术参数:
    - 额定电压 (VR): 200 V DC 至 450 V DC
    - 浪涌电压 (VS): 1.15 × VR(对于 VR ≤ 250 V DC)
    1.10 × VR(对于 VR ≥ 400 V DC)
    - 额定电容 (CR): 82 μF 至 2700 μF
    - 电容公差: ±20%
    - 损耗因数 (tan δ):
    - VR ≤ 250 V DC: ≤ 0.15(20°C, 120 Hz)
    - VR ≥ 400 V DC: ≤ 0.20(20°C, 120 Hz)
    - 漏电流 (Ileak): (5分钟,20°C)
    - 自感 (ESL): 约20 nH
    - 工作温度范围: -40°C 至 +105°C
    - 使用寿命要求:
    - 105°C, VR, IAC,R > 3000小时,ΔC/C ≤ ±20% 初始值
    - 85°C, VR, IAC,max > 6500小时,tan δ ≤ 初始值指定限值的两倍
    - 40°C, VR, 1.9 × IAC,R > 200000小时,Ileak ≤ 初始值指定限值

    3. 产品特点和优势


    - 超高CV产品,体积超紧凑:适合高密度安装,节省空间。
    - 高可靠性:采用优化的电介质材料和制造工艺,确保长期稳定性。
    - 高纹波电流能力:能够在高温和高压条件下长时间稳定工作。
    - 多种绝缘版本通过针焰测试:符合IEC 60695-11-5标准,确保防火安全。
    - 符合RoHS标准:环保无害,利于可持续发展。

    4. 应用案例和使用建议


    B43508系列电容器广泛应用于电力电子系统中的频率转换器和逆变器。例如,在太阳能逆变器中,电容器能够承受高纹波电流并确保系统的稳定运行。建议在设计电路时考虑电容器的热管理和散热,特别是在高温环境下使用时。

    5. 兼容性和支持


    B43508系列电容器可以与其他标准电子元件轻松集成。EPCOS提供了详尽的技术文档和支持服务,包括材料数据表(MDS)和材料安全数据表(MSDS),便于客户深入了解产品的详细信息并进行合规性检查。

    6. 常见问题与解决方案


    - 问题: 电容器在高温下工作不稳定
    解决方案: 确保电容器安装在良好的散热环境中,避免过热导致失效。
    - 问题: 纹波电流过大导致发热严重
    解决方案: 选择合适的额定电容和额定电压,以减少发热,必要时增加散热片。
    - 问题: 安装位置不当导致电气接触不良
    解决方案: 确认电容器正确安装在电路板上,并检查焊接质量。

    7. 总结和推荐


    B43508系列电容器凭借其出色的高可靠性和紧凑设计,成为电力电子系统中的理想选择。其宽泛的工作温度范围和高纹波电流能力使其在恶劣环境中表现出色。我们强烈推荐此系列电容器用于各种高要求的应用场合。

B43508A2337M000参数

参数
电容值 330μF
额定电压 200V
容差 ±20%
ESR-等效串联电阻 350mΩ@ 100Hz
纹波电流 1.05A@ 100Hz
工作寿命 3000h@ 105°C
长*宽*高 22mm*25mm*27mm
安装方式 卡入式安装,按扣安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

B43508A2337M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B43508A2337M000数据手册

厂牌 PDF简要描述 下载
TDK 铝电解电容 TDK B43508A2337M000 B43508A2337M000数据手册

B43508A2337M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.336 ¥ 45.0892
10+ $ 3.608 ¥ 30.4876
50+ $ 2.9052 ¥ 24.5489
250+ $ 2.8944 ¥ 24.4577
480+ $ 2.709 ¥ 22.8911
库存: 187
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 45.08
直接购买
加入购物车
