首页  >  产品百科  >  C1005X7R1E333K

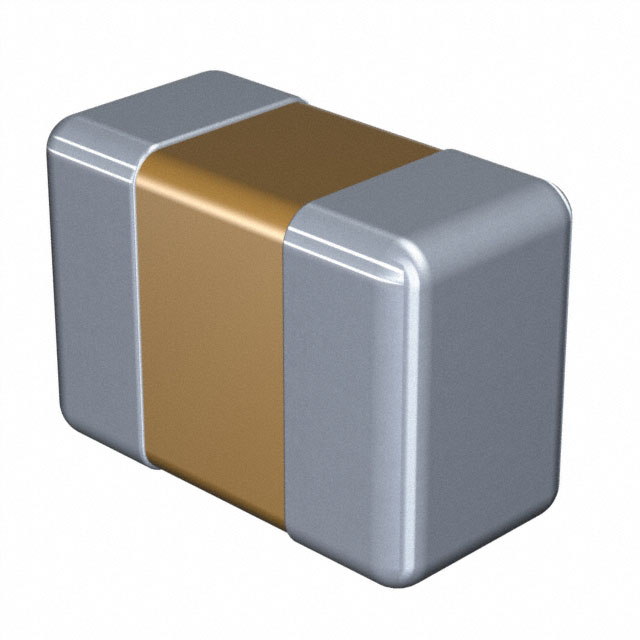

C1005X7R1E333K

产品分类: 陶瓷电容
厂牌: TDK
产品描述: 33nF ±10% X7R 25V 0402 贴片安装 1mm*500μm*500μm
供应商型号: 445-4939-6-ND
供应商: Digi-Key
标准整包数: 1
TDK 陶瓷电容 C1005X7R1E333K

C1005X7R1E333K概述

    TDK MLCC 技术手册深度解读:高可靠性MLCC产品技术与应用指南

    1. 产品简介


    TDK MLCC(多层陶瓷电容器)是业界领先的电子元器件产品之一,广泛应用于电子设备、通信设备、汽车电子、办公自动化等领域。这些产品以精密制造工艺为基础,提供稳定的电容值和高精度,适用于高频率、高密度电路设计的需求。其核心技术在于通过多层陶瓷介质堆叠和自动组装技术实现高效能与可靠性的平衡。
    - 产品类型:C0402、C0603、C1005、C1608、C2012、C3216、C3225、C4532、C5750等封装尺寸。
    - 主要功能:提供高精度电容值、低电感和极低的寄生效应。
    - 应用领域:消费电子、工业控制、汽车电子、移动通信设备、混合集成电路(Hybrid ICs)、测试和测量设备等。

    2. 技术参数


    以下是MLCC关键的技术规格总结:
    | 参数名称 | 规格范围 |

    | 封装尺寸 | C0402 (0.4mm x 0.2mm) 至 C5750 (5.7mm x 5.0mm) |
    | 温度特性 | C0G (-55°C至125°C, 0±30 ppm/°C), X7R (±15%), X5R (±15%) |
    | 额定电压 | 4V (0G) 至 50V (1H) |
    | 容量范围 | 0.5pF 至 100,000pF |
    | 容量公差 | ±0.05pF 至 ±20% |
    | 工作温度范围 | -55°C 至 125°C |
    | 热稳定性 | 高温环境下的性能稳定 |

    3. 产品特点和优势


    TDK MLCC具有以下独特功能和优势:
    1. 高容积密度:利用多重超薄陶瓷层实现高容量。
    2. 卓越机械强度:采用单片结构,确保长期使用中的稳定性。
    3. 自动装配兼容性:具备严格尺寸公差,便于高精度自动化组装。
    4. 无老化特性:由陶瓷和金属构成,耐高温和极端环境变化。
    5. 低寄生效应:低杂散电感和低残余阻抗确保高频率响应性能。
    6. 长寿命与可靠性:适合高可靠性要求的设计,例如电源模块。

    4. 应用案例和使用建议


    根据手册提供的应用场景,TDK MLCC广泛应用于以下领域:
    - 电源管理:如开关电源设计中用于滤波和去耦。
    - 信号处理:滤波器、放大器中的频率选择元件。
    - 高频电路:通信设备的阻抗匹配与射频信号处理。
    使用建议:
    1. 在高速信号传输线路中,优先选用具有低寄生电感的型号(如C0402、C0603)。
    2. 在高温环境下使用时,优先考虑C0G类型的MLCC以保证热稳定性。
    3. 结合具体电路设计需求选择适当额定电压及公差等级的型号。

    5. 兼容性和支持


    - 兼容性:TDK MLCC可与其他标准EIA尺寸的元件无缝集成。
    - 支持服务:制造商提供详尽的技术文档和设计支持,包括电气模拟工具和技术咨询。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | MLCC在高温下性能下降 | 使用C0G特性电容以保持稳定性 |
    | 容量超出额定范围 | 检查是否选择错误的容值代码 |
    | 装配时出现安装偏移 | 确保使用高精度贴片设备 |

    7. 总结和推荐


    综上所述,TDK MLCC以其卓越的电性能、可靠的物理特性和广泛应用领域的适配性成为电子设计的理想选择。特别在高精度和高可靠性需求的场合中表现出色。对于需要高效能和低功耗的现代电子设备,推荐使用TDK MLCC系列产品。无论是消费类电子产品还是工业级应用,它都展示了出色的性能和市场竞争力。
    推荐指数:★★★★★
    (注:以上信息基于2011年版本技术手册整理,建议结合最新版本的产品手册获取更详细和权威的信息。)

C1005X7R1E333K参数

参数
电容值 33nF
容差 ±10%
温度系数 X7R
额定电压 25V
长*宽*高 1mm*500μm*500μm
通用封装 0402
安装方式 贴片安装
应用等级 通用级
零件状态 停产
包装方式 卷带包装

C1005X7R1E333K厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

C1005X7R1E333K数据手册

厂牌 PDF简要描述 下载
TDK 陶瓷电容 TDK C1005X7R1E333K C1005X7R1E333K数据手册

C1005X7R1E333K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.115 ¥ 0.9718
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
