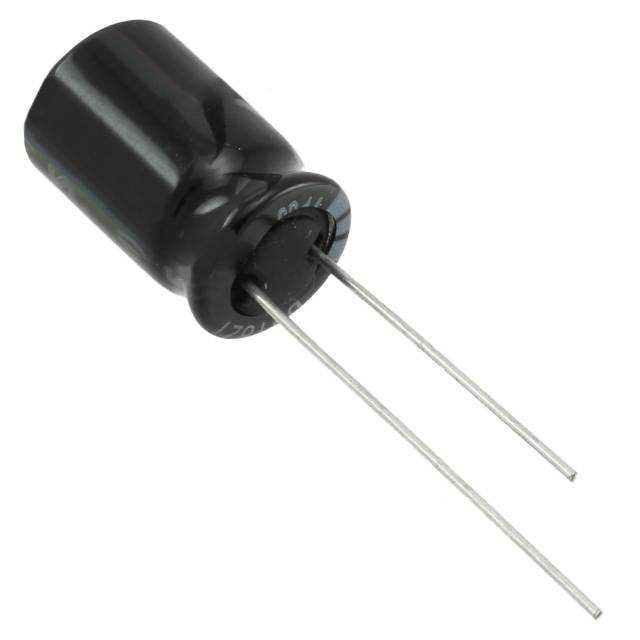

B41821A7477M000

产品分类: 铝电解电容
厂牌: TDK
产品描述: 470μF 35V ±20% 490mΩ@ 120Hz 2000h@ 85°C 650mA@ 120Hz 通孔安装 10mm*16mm*17mm
供应商型号:
供应商:
标准整包数: 0
TDK 铝电解电容 B41821A7477M000

B41821A7477M000概述

    铝电解电容器技术手册
    本手册介绍了EPCOS公司的铝电解电容器产品,包括其技术参数、特点和优势、应用案例、兼容性和支持等内容。

    1. 产品简介


    铝电解电容器是一种单端式电容器,适用于通用电路设计。它们具有高容值和紧凑的尺寸,适合多种应用场合,如娱乐行业和专业音频设备。这些电容器可用于滤波、耦合和脉冲电路。

    2. 技术参数


    以下是铝电解电容器的主要技术规格:
    | 参数 | B41821系列 | B43821系列 |
    |
    | 额定电压 (VR) | 6.3 ... 100 V DC | 160 ... 450 V DC |
    | 浪涌电压 (VS) | 1.15 VR | 1.1 VR |
    | 额定电容 (CR) | 0.1 ... 10000 µF | 0.47 ... 680 µF |
    | 容量公差 | ±20% | ±20% |
    | 损耗因子 (tan δ) | ≤0.28 | ≤0.20 |
    | 泄漏电流 (Ileak) | ≤初始指定限值 | ≤初始指定限值 |
    | 自感 (ESL) | ≤40 nH | ≤40 nH |

    3. 产品特点和优势


    - 紧凑尺寸:高CV产品,非常紧凑。
    - 环保材料:符合RoHS标准。
    - 结构坚固:径向引脚,耐振动,安全排气孔。
    - 广泛适用:适用于广泛的温度范围(85°C)和不同电压等级。

    4. 应用案例和使用建议


    这些电容器广泛应用于各种娱乐设备和专业音频系统中。例如,在音响系统中,铝电解电容器用于电源滤波和信号耦合。为了优化性能,建议遵循手册中的接线图和安装指南,以确保正确的安装和连接。

    5. 兼容性和支持


    EPCOS提供广泛的全球销售网络,可通过其网站www.epcos.com/sales查找最近的销售办公室。这些办事处可以为客户提供技术支持和产品选择指导。对于即将停产的产品,提供了替代品和截止日期的信息。

    6. 常见问题与解决方案


    根据手册中的常见问题部分,以下是一些可能遇到的问题及解决方案:
    - 泄漏电流过高:检查焊接点是否有短路或开路。
    - 容量变化:确保工作温度不超过额定值,避免长时间过载。
    - 损坏或故障:检查外部因素,如机械振动或极端温度。

    7. 总结和推荐


    铝电解电容器以其高容值、紧凑尺寸和可靠性在市场上具有很强的竞争力。鉴于其广泛应用和优良性能,强烈推荐在电源管理、滤波和耦合电路中使用。购买时请确认产品是否仍可获得,并参考最新的技术支持文档。

B41821A7477M000参数

参数
电容值 470μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 490mΩ@ 120Hz
纹波电流 650mA@ 120Hz
工作寿命 2000h@ 85°C
长*宽*高 10mm*16mm*17mm
安装方式 通孔安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 散装

B41821A7477M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B41821A7477M000数据手册

厂牌 PDF简要描述 下载
TDK 铝电解电容 TDK B41821A7477M000 B41821A7477M000数据手册

B41821A7477M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
