B32672P4105K000

产品分类: 薄膜电容
厂牌: TDK
产品描述: 1μF ±10% 聚丙烯 450V 160V 通孔安装 18mm*7mm*12.5mm
供应商型号: 2469029
供应商: 海外现货
标准整包数: 10

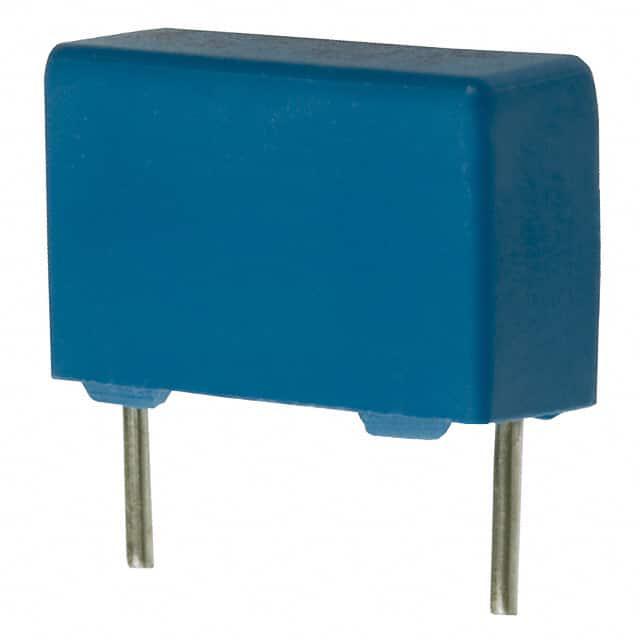

TDK 薄膜电容 B32672P4105K000

B32672P4105K000概述


    产品简介


    产品类型: 聚丙烯金属化薄膜电容器(MKP)
    主要功能: 功率因数校正(PFC),用于改善电路的功率因数。
    应用领域: 广泛应用于工业电子、电源管理、电力系统、通信设备等领域。

    技术参数


    | 规格 | 参数值 |

    | 最大工作温度 | 125°C |
    | 额定电压(VDC) | 450V, 520V, 630V |
    | 额定容值(μF) | 0.068, 0.082, 0.10, 0.15, 0.18, 0.22, 0.27, 0.33, 0.39, 0.47, 0.56, 0.68, 1.0, 1.5, 2.0, 2.2 |
    | 最大交流电压(VAC)| 160V, 200V |
    | 损耗角正切(tan δ)| 1kHz时:1.0, 10kHz时:2.5, 100kHz时:25.0 |
    | 绝缘电阻(Rins) | 30GΩ(容值≤0.33μF),时间常数(τ)10000s(容值>0.33μF) |
    | 浪涌电压 | 1.4倍额定电压,持续2秒 |

    产品特点和优势


    - 非常紧凑的设计: 具有非常小的尺寸,适合在空间有限的应用中使用。
    - 高频率操作能力: 具有出色的高频交流操作能力。
    - 优异的自愈性能: 当电容器受到过压或击穿时,能够自动修复。
    - 符合环保要求: RoHS兼容且无卤素,适用于需要环保标准的产品。
    - 认证标准: 符合AEC-Q200D标准,确保其具有良好的可靠性。

    应用案例和使用建议


    这些电容器广泛应用于需要提高功率因数的场合,例如工业电力系统中的滤波器。在具体使用过程中,建议根据不同的额定电压和容值选择合适的型号。对于高频交流环境,建议监控其温度变化以确保可靠运行。同时,由于它们具有较高的纹波电流承受能力,可以在需要较大电流处理的应用中发挥重要作用。

    兼容性和支持


    - 兼容性: 这些电容器可以与各种工业标准电路板设计兼容。
    - 支持和维护: 厂商提供详细的安装指南和技术支持,包括焊接和热稳定性测试等内容,确保安装后的稳定性和长期可靠性。

    常见问题与解决方案


    1. 问题: 电容器的温度过高。
    - 解决方案: 确保良好的散热条件,必要时增加散热片。
    2. 问题: 电容器故障。
    - 解决方案: 检查电容器是否在规定的电压范围内使用,并确认接线是否正确。
    3. 问题: 安装过程中出现焊接问题。
    - 解决方案: 确保焊接温度和时间符合制造商的建议。

    总结和推荐


    总体而言,EPCOS B32671P到B32673P系列的聚丙烯金属化薄膜电容器是高效能、高可靠性的产品。其紧凑的设计、高频率操作能力和优异的自愈性能使其成为工业应用中的理想选择。此外,这些电容器还符合环保标准并经过严格的认证,使得其在市场竞争中具备显著的优势。强烈推荐此系列产品用于需要高可靠性、高效率和小尺寸的工业电子应用。
    通过仔细阅读手册中的技术参数和使用指南,用户能够更好地了解如何优化电容器的应用,并确保其长期稳定运行。

B32672P4105K000参数

参数
电容值 1μF
容差 ±10%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 160V
额定电压-DC 450V
长*宽*高 18mm*7mm*12.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

B32672P4105K000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32672P4105K000数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32672P4105K000 B32672P4105K000数据手册

B32672P4105K000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 5.6586
100+ ¥ 5.0701
500+ ¥ 4.9796
1000+ ¥ 4.9796
2000+ ¥ 4.889
4000+ ¥ 4.889
20000+ ¥ 4.889
40000+ ¥ 4.889
库存: 3531
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 56.58
