首页  >  产品百科  >  B40900B7277M000

B40900B7277M000

产品分类: 铝电解电容
厂牌: TDK
产品描述: 270μF 35V ±20% 20mΩ 4000h@ 125°C 2.8A@ 100 kHz 贴片安装 10.3mm*10.3mm*10.5mm
供应商型号: 3266927
供应商: element14
标准整包数: 5

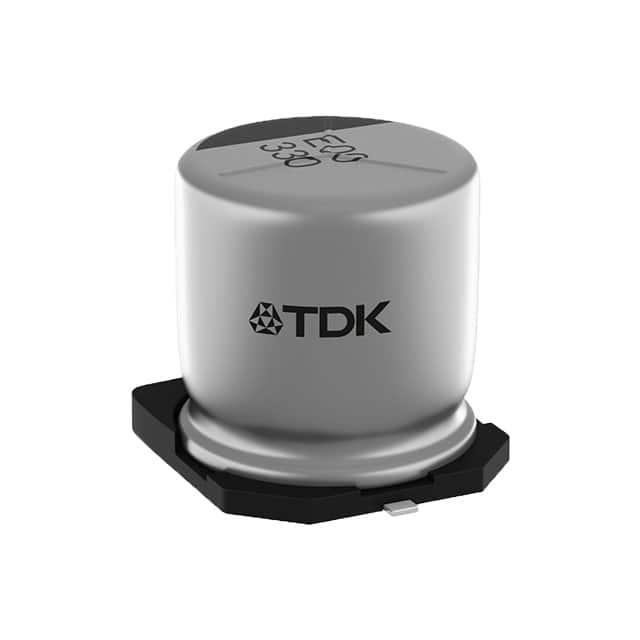

TDK 铝电解电容 B40900B7277M000

B40900B7277M000概述


    产品简介


    铝电解电容器
    铝电解电容器是一种常见的电子元器件,广泛应用于汽车电子、工业电子等领域。这类电容器采用混合聚合物技术,具有非常高的纹波电流能力和超低的等效串联电阻(ESR),特别适合需要高可靠性的场合。

    技术参数


    - 额定电压(VR): 25 V DC 至 35 V DC
    - 浪涌电压(VS): 1.10 × VR
    - 额定电容(CR): 270 μF 至 470 μF
    - 电容容差: ±20%
    - 损耗因子(tan δ):
    - 20 °C, 120 Hz:
    - VR = 25 V DC: 0.14 (max.)
    - VR = 35 V DC: 0.12 (max.)
    - 漏电流(Ileak):
    - 20 °C, 2 min 或 3 μA (取较大者)
    - 使用寿命:
    - 在125 °C下工作:4000小时
    - 存储寿命:
    - 在125 °C,0 V 下存储:1000小时
    - 湿度偏置测试:
    - 85 °C,85% RH,VR 下工作:2000小时
    - 气候类别:
    - 符合IEC 60068-1: 40/125/56 (−40 °C/+125 °C/56天湿热测试)

    产品特点和优势


    该铝电解电容器系列具备以下显著特点和优势:
    - 小型化设计:符合现代电子产品的小型化趋势。
    - 长使用寿命:在高达125°C的工作温度下,使用寿命长达4000小时。
    - 高纹波电流能力:能够在高温条件下承受非常高的纹波电流。
    - 超低ESR:在整个温度范围内保持极低的等效串联电阻,确保高效的能量传输。
    - 适合回流焊接:可以方便地进行自动化组装,提高生产效率。
    - RoHS兼容:符合环保标准,适合全球范围内的应用。

    应用案例和使用建议


    应用场景:
    - 汽车电子:用于发动机管理系统、空调系统等高可靠性要求的场合。
    - 工业电子:适用于各种需要长期稳定工作的设备,如工业自动化控制。
    使用建议:
    - 在安装时要确保正确的极性连接,避免反向电压。
    - 确保良好的散热条件,特别是在高温度环境中工作时。
    - 避免过度机械应力对电容器终端的影响。

    兼容性和支持


    - 兼容性:
    - 可以与其他标准组件无缝集成,如与PCB配合使用。
    - 支持:
    - 厂商提供详细的资料和技术支持,包括MDS(材料数据单)和MSDS(物料安全数据单)。

    常见问题与解决方案


    - 问题1: 安装过程中出现损坏。
    - 解决方案: 确保按照正确的安装方法进行安装,避免任何压缩、拉伸或弯曲应力。

    - 问题2: 电容器在使用过程中发生漏电流增加。
    - 解决方案: 检查是否超过最大允许温度或工作电压,及时更换超出规范的电容器。

    总结和推荐


    综上所述,这款铝电解电容器凭借其独特的功能和优势,在高可靠性需求的应用场景中表现出色。其小型化设计、高耐温性能、低ESR等特点使其成为汽车电子和工业电子领域的理想选择。因此,强烈推荐在相关项目中使用此款电容器,以获得最佳的性能和稳定性。

B40900B7277M000参数

参数
电容值 270μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 20mΩ
纹波电流 2.8A@ 100 kHz
工作寿命 4000h@ 125°C
长*宽*高 10.3mm*10.3mm*10.5mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

B40900B7277M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B40900B7277M000数据手册

厂牌 PDF简要描述 下载
TDK 铝电解电容 TDK B40900B7277M000 B40900B7277M000数据手册

B40900B7277M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 13.5966
50+ ¥ 9.44
250+ ¥ 7.86
500+ ¥ 6.27
1000+ ¥ 5.49
2500+ ¥ 5.29
库存: 25
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 67.98
