B32921C3103K189

产品分类: 薄膜电容
厂牌: TDK
产品描述: 10nF ±10% 聚丙烯 630V 305V 通孔安装 13mm*4mm*9mm
供应商型号: B32921C3103K189-ND
供应商: Digi-Key
标准整包数: 6800

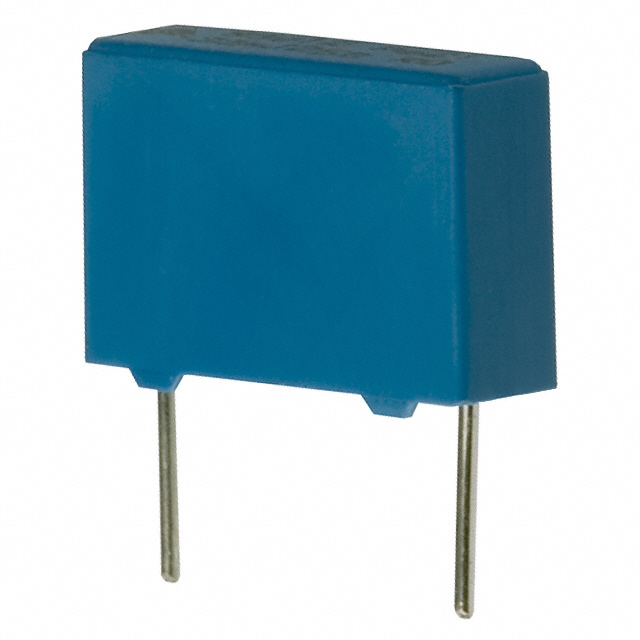

TDK 薄膜电容 B32921C3103K189

B32921C3103K189概述

    Film Capacitors (MKP): EMI Suppression Capacitors (B32921C/D ... B32928C/D)

    1. 产品简介


    本系列的电容为聚丙烯(MKP)电介质薄膜电容器,适用于电磁干扰抑制。该系列电容器特别适用于跨线应用(即电源线),广泛应用于各种严苛环境下的设备中,例如家电控制单元(ECUs)、电动工具以及其它需要高电磁兼容性的场合。这些电容器经过严格的设计和测试,确保在工业和家用电器中的可靠运行。

    2. 技术参数


    - 最大工作温度:110°C
    - 气候类别(IEC 60068-1):40/105/56 (ENEC10) 或 40/110/56 (ENEC15)
    - 电介质:聚丙烯(MKP)
    - 外壳材料:塑料外壳(UL 94 V-0)
    - 封胶材料:环氧树脂密封(UL 94 V-0)
    - 绝缘电阻:100 MΩ(电容≤0.33 μF) 或 30,000 秒(电容>0.33 μF)
    - 漏电流测试电压:2121 V,持续2秒(C ≤ 10 μF)/ 1312 V,持续2秒(C > 10 μF)
    - 被动可燃性等级:B 级
    - 最大连续直流电压:630 V
    - 最大连续交流电压:310 V (50/60 Hz)
    - 额定交流电压:305 V (50/60 Hz)
    - 交流耐压能力:2121 V(C ≤ 10 μF)/ 1312 V(C > 10 μF)
    - 脉冲处理能力:"dV/dt"的最大值范围为50 V/μs至475 V/μs
    - 阻抗与频率关系:典型值范围取决于引脚间距

    3. 产品特点和优势


    - 非常小的尺寸:适合紧凑设计
    - 自愈合特性:提高了可靠性,减少故障率
    - 环保:符合RoHS标准
    - 提供无卤素版本:满足特殊环保要求
    - 引脚可定制长度:灵活性高
    - UL、ENEC、CSA等多认证:保证高品质

    4. 应用案例和使用建议


    这些电容器非常适合用于交流电路中的电磁干扰抑制。例如,在电机驱动装置、照明设备、太阳能逆变器和电源适配器中,可以有效抑制电磁干扰,提高系统的稳定性和寿命。
    使用建议:
    - 在安装前,检查引脚是否完好无损,避免焊接过程中损伤引脚。
    - 确保焊接过程中的温度不超过120°C,以防止对电容器造成不可逆损害。
    - 焊接时,尽量避免长时间高温暴露,以防引脚熔化或其他热相关问题。

    5. 兼容性和支持


    该系列电容器支持多种封装方式,包括散装(untaped)、弹夹式(Ammo pack)和卷盘式(Reel)。不同封装形式适用于不同的装配工艺,如波峰焊和手工焊接。制造商提供了详细的焊接指南和使用说明,以确保正确安装和维护。

    6. 常见问题与解决方案


    - 问题:焊接后出现引脚损坏
    - 解决方案:检查焊接温度和时间是否符合规范,适当调整并确保引脚不受过度热量影响。

    - 问题:电容值变化超过容许范围
    - 解决方案:重新焊接或替换损坏的电容器,并注意焊接过程中的温度控制。

    7. 总结和推荐


    这些电容器在EMI抑制应用中表现卓越,具备高可靠性、良好的温度适应性和广泛的环境适用性。它们特别适合应用于紧凑型电子设备中,具有出色的性能和多功能性。如果您需要一个可靠的EMI抑制解决方案,这款电容器是您的理想选择。强烈推荐用于需要电磁兼容性的各种电子系统中。

B32921C3103K189参数

参数
电容值 10nF
容差 ±10%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 305V
额定电压-DC 630V
长*宽*高 13mm*4mm*9mm
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

B32921C3103K189厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32921C3103K189数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32921C3103K189 B32921C3103K189数据手册

B32921C3103K189封装设计

查看详情并下载
Symbol
Footprint
3D Model
