首页  >  产品百科  >  B43634B9477M000

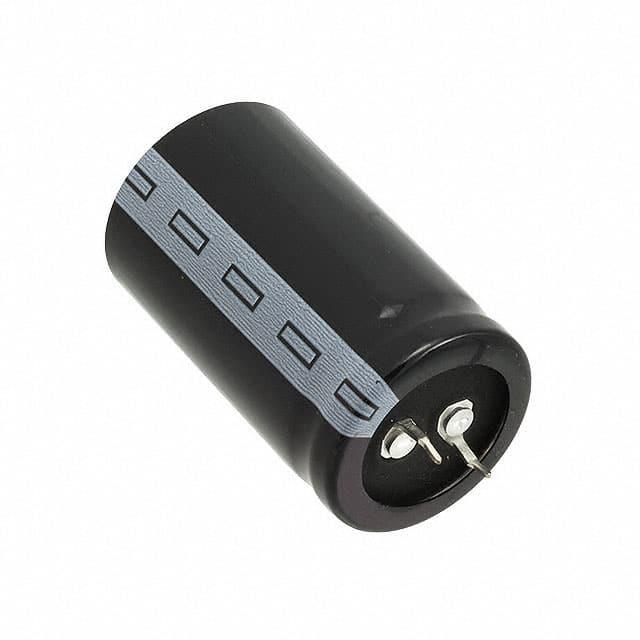

B43634B9477M000

产品分类: 铝电解电容
厂牌: TDK
产品描述: 470μF 400V ±20% 240mΩ@ 100Hz 8000h@ 85°C 2.61A@ 100Hz 插件 卡入式安装,按扣安装,通孔安装 30mm(长度)*42mm(高度)
供应商型号: 495-B43634B9477M000-ND
供应商: Digi-Key
标准整包数: 1
TDK 铝电解电容 B43634B9477M000

B43634B9477M000概述


    产品简介


    铝电解电容器
    铝电解电容器是广泛应用于各类电路中的关键电子元器件。本系列产品为长寿命级别的电容器,型号为B43634,适用于多种工业和医疗应用。这类电容器的主要功能是存储和释放电能,在频率转换器、太阳能逆变器、不间断电源系统、专业电源设备以及医疗装置中都有广泛应用。

    技术参数


    - 额定电压(VR): 200 V DC 至 450 V DC
    - 浪涌电压(VS):
    - VR ≤ 250 V DC: 1.15 × VR
    - VR ≥ 400 V DC: 1.10 × VR
    - 标称电容(CR): 82 μF 至 2700 μF
    - 电容容差: ±20%
    - 损耗角正切(tan δ):
    - 20 °C, 120 Hz: VR ≤ 250 V DC: tan δ ≤ 0.15
    - VR ≥ 400 V DC: tan δ ≤ 0.20
    - 漏电流(Ileak): 5分钟,20 °C
    - 寄生电感(ESL): 约20 nH
    - 使用寿命: 额定温度85 °C,工作电压8000小时
    - 温度范围: 工作温度范围为-40 °C至+85 °C
    - 振动测试: 符合IEC 60068-2-6, test Fc标准
    - 阻抗温度系数:
    - 100 Hz时,-40 °C/-25 °C至20 °C时,比例最大为14

    产品特点和优势


    特点:
    - 电压降额: 0.93 × VR,可在105 °C下运行
    - 极高的C/V比, 极其紧凑的设计
    - 高可靠性和长使用寿命
    - 高纹波电流能力
    - 通过所有绝缘版本的针焰测试, 符合IEC 60695-11-5标准
    - 符合RoHS规范
    优势:
    - 高耐温性: 可以在高温环境下稳定运行
    - 紧凑设计: 体积小,占用空间少
    - 长期稳定性: 长期运行后仍保持高可靠性

    应用案例和使用建议


    应用案例:
    - 在频率转换器中作为储能组件,用于平稳电流输出
    - 在太阳能逆变器中提供稳定的电压输出,确保电力供应的连续性
    - 在医疗设备中,如心电图机,提供高精度的电能供给
    使用建议:
    - 在安装时应注意避免过热和机械应力,特别是在高频和大电流条件下
    - 使用适当的散热措施以延长使用寿命
    - 确保电容器安装在通风良好的区域以减少热量积聚

    兼容性和支持


    兼容性:
    - 与标准PCB兼容,可以通过焊锡固定在PCB板上
    - 支持不同的终端配置,可选择标准终端、短终端和三终端设计
    支持和服务:
    - 提供详细的技术手册和材料数据表(MDS)
    - 在线“铝电容器使用寿命计算工具”可供用户计算电容器的使用寿命
    - 可通过联系技术支持获得更详细的咨询和帮助

    常见问题与解决方案


    问题1:
    问: 如何处理电容器泄漏问题?
    答: 确认电容器的工作条件是否符合要求,检查是否有物理损伤或过度焊接。如有必要,请更换电容器。
    问题2:
    问: 电容器在高温下是否能正常工作?
    答: 可以,在温度不超过85°C的情况下可以正常工作。为确保长期稳定运行,请遵循制造商的指导和安装建议。

    总结和推荐



    总结

    :
    - 铝电解电容器B43634是一款高性能、长寿命的产品,适合在工业和医疗应用中使用。
    - 该产品具备高可靠性和紧凑的设计,非常适合需要高稳定性电容的应用。
    - 其在不同应用场合中的表现优异,能够满足各种复杂的工作环境需求。
    推荐:
    - 我们强烈推荐这款产品,特别是对于需要高可靠性、长时间运行的工业设备和医疗设备。
    - 用户应该注意按照建议进行正确的安装和维护,以确保最佳性能和使用寿命。

B43634B9477M000参数

参数
电容值 470μF
额定电压 400V
容差 ±20%
ESR-等效串联电阻 240mΩ@ 100Hz
纹波电流 2.61A@ 100Hz
工作寿命 8000h@ 85°C
长*宽*高 30mm(长度)*42mm(高度)
通用封装 插件
安装方式 卡入式安装,按扣安装,通孔安装
零件状态 在售
包装方式 散装

B43634B9477M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B43634B9477M000数据手册

厂牌 PDF简要描述 下载
TDK 铝电解电容 TDK B43634B9477M000 B43634B9477M000数据手册

B43634B9477M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.6336 ¥ 81.4039
10+ $ 7.019 ¥ 58.7399
80+ $ 6.2534 ¥ 52.3331
库存: 308
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 81.4
