B43548B9397M060

产品分类: 铝电解电容
厂牌: TDK
产品描述: 390μF 400V ±20% 220mΩ@ 100Hz 3000h@ 105°C 2.86A@ 100Hz 卡入式安装,按扣安装,通孔安装 30mm(长度)*42mm(高度)
供应商型号: 3649166
供应商: 海外现货
标准整包数: 1

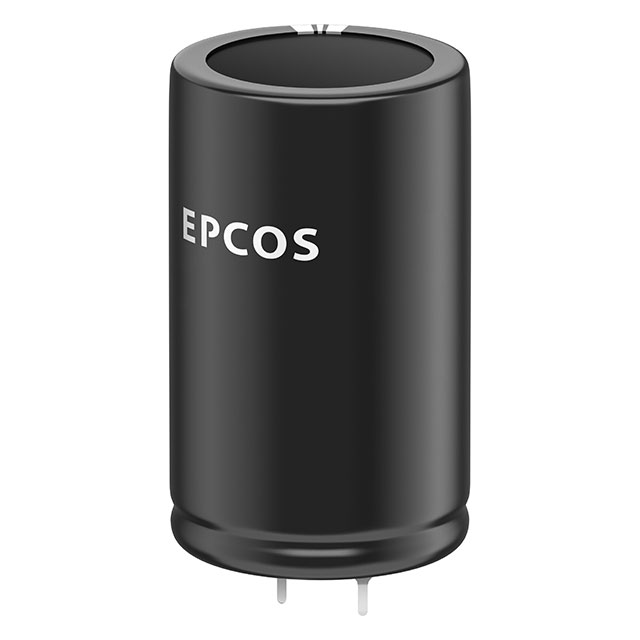

TDK 铝电解电容 B43548B9397M060

B43548B9397M060概述


    产品简介


    本产品为B43548系列铝电解电容器,特别适用于高可靠性要求的应用场景。铝电解电容器采用PET绝缘材料,具有出色的纹波电流能力、耐充电/放电能力和高可靠性。此型号电容器尺寸紧凑且额定电压范围广,广泛应用于伺服驱动器、变频器、太阳能逆变器、不间断电源、专业电源及医疗设备等领域。值得注意的是,这些电容器不适用于汽车应用,除非特别指定。

    技术参数


    - 额定电压(VR): 400至500 V DC
    - 浪涌电压(VS): 1.10 x VR
    - 标称电容(CR): 68至820 μF
    - 电容容差: ±20%
    - 损耗因子(tan δ):
    - 在20°C,120 Hz下: tan δ ≤ 0.15
    - 漏电流(Ileak):
    - 5分钟,20°C:
    - 自感(ESL): 约20 nH
    - 使用寿命(Useful life):
    - 105°C, VR, IAC,R > 3000小时
    - 105°C, VR 2000小时后要求:
    - ΔC/C ≤ 10% 初始值
    - tan δ ≤ 1.3倍初始值
    - Ileak ≤ 初始值
    - 快速充放电:
    - ≤ 35°C, ΔV ≤ 150V, 6Hz > 50百万周期
    - 需求:
    - ΔC/C ≤ 20% 初始值
    - tan δ ≤ 2倍初始值
    - Ileak ≤ 初始值
    - 最大允许操作温度: -40°C至+105°C
    - 包装规格: 纯纸板,环保设计

    产品特点和优势


    - 纹波电流能力: 卓越,适合需要处理大电流脉动的场合
    - 电容容差和稳定性: ±20%以内,能够提供稳定的电容值
    - 耐高温性能: 在105°C高温下仍能维持良好的电气特性
    - 内部热阻优化: 有助于提高整体可靠性和长期稳定性
    - 符合RoHS标准: 确保环保无害
    - 针焰测试通过: 符合IEC 60695-11-5标准,安全性更高

    应用案例和使用建议


    - 伺服驱动器:适用于高速、高性能的伺服系统,要求电容器具备出色的纹波电流处理能力和高可靠性。
    - 变频器:适合于各种工业环境下的频率转换需求,确保电容器在宽温度范围内保持稳定性能。
    - 太阳能逆变器:需考虑长时间高温运行情况,确保电容器能够在高温环境下持续稳定工作。
    使用建议:
    1. 接线正确:确保正确的极性连接以避免过压导致损坏。
    2. 合理布局:避免高温区域,尤其是安装在散热不良的位置时。
    3. 定期检查:根据手册建议,定期检查电容器,确保安全可靠运行。

    兼容性和支持


    - 与其它电子元件兼容:可与大多数主流电子元件配合使用,无需特殊考虑。
    - 技术支持:制造商提供详细的技术文档和在线支持,包括使用寿命计算工具。

    常见问题与解决方案


    - 问题1: 电容器过早失效。
    - 解决方案: 检查安装位置和接线是否正确,确保使用温度在规定范围内。

    - 问题2: 电容器内部短路。
    - 解决方案: 检查是否有机械损伤或接触不良现象,必要时更换电容器。
    - 问题3: 电容器漏电流异常增加。
    - 解决方案: 确认安装环境是否符合湿度和温度的要求,调整后重新测试。

    总结和推荐


    综上所述,B43548系列铝电解电容器以其出色的性能和广泛的应用范围,在多种高要求环境中展现出色表现。推荐在高可靠性要求的工业设备中使用,尤其是在高温度环境下工作的场合。凭借其卓越的纹波电流能力、高可靠性以及广泛的适用性,该产品无疑是同类产品中的佼佼者。

B43548B9397M060参数

参数
电容值 390μF
额定电压 400V
容差 ±20%
ESR-等效串联电阻 220mΩ@ 100Hz
纹波电流 2.86A@ 100Hz
工作寿命 3000h@ 105°C
长*宽*高 30mm(长度)*42mm(高度)
安装方式 卡入式安装,按扣安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

B43548B9397M060厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B43548B9397M060数据手册

厂牌 PDF简要描述 下载
TDK 铝电解电容 TDK B43548B9397M060 B43548B9397M060数据手册

B43548B9397M060封装设计

查看详情并下载
Symbol
Footprint
3D Model
