FG26X7T2E224KNT00

产品分类: 陶瓷电容
厂牌: TDK
产品描述: 220nF ±10% X7T 250V 通孔安装 5.5mm*3.5mm*6mm
供应商型号: 4143969
供应商: 海外现货
标准整包数: 1

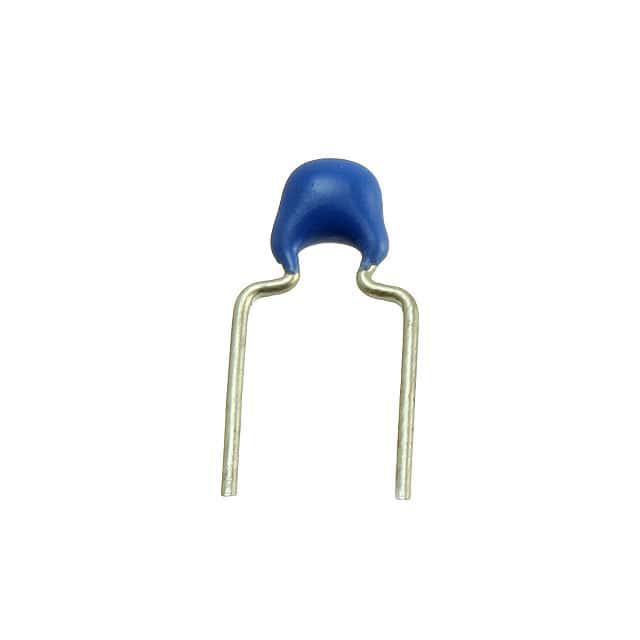

TDK 陶瓷电容 FG26X7T2E224KNT00

FG26X7T2E224KNT00概述

    # 电子元器件技术手册:FG 系列 MLCC

    产品简介


    FG 系列是 TDK 推出的一款高品质多层陶瓷电容器(MLCC),以其卓越的性能和广泛的应用领域而闻名。这些电容器具有多种类型,涵盖从铅间距 2.5 mm 到 5.0 mm 的不同型号,如 FG28、FG24、FG26、FG20 和 FG22 等,每种型号都提供不同的尺寸和电容范围。FG 系列的主要功能包括噪声抑制、滤波和旁路电容等,在消费电子、通信设备、工业自动化等多个领域得到广泛应用。

    技术参数


    尺寸与型号
    - 铅间距:2.5 mm 和 5.0 mm
    - 常见型号及尺寸:
    - FG28:4.0 x 5.5 x 2.5 mm
    - FG24:4.5 x 5.5 x 3.0 mm
    - FG26:5.5 x 6.0 x 3.5 mm
    - FG20:5.5 x 7.0 x 4.0 mm
    - FG22:7.5 x 8.5 x 4.5 mm
    电气特性
    - 电压范围:10V 至 630V
    - 电容范围:1 pF 至 47 µF
    - 温度特性:
    - C0G:±0.25 pF(温度补偿型)
    - X5R:±15%(稳定型)
    - X7R:±15%(稳定型)
    - X7S:±22%(稳定型)
    - X7T:+22%,-33%(稳定型)
    工作条件
    - 操作温度范围:-55°C 至 +125°C(部分型号为 -55°C 至 +85°C)
    - 存储温度范围:-55°C 至 +85°C

    产品特点和优势


    FG 系列 MLCC 的核心优势在于其广泛的电容范围和高可靠性,适用于多种苛刻的工作环境。其独特之处包括:
    - 高稳定性:通过不同的温度特性(如 C0G 和 X7R)满足不同应用需求。
    - 环保设计:符合 RoHS 指令,采用无卤素材料制造。
    - 广泛的电压支持:从低至 10V 到高至 630V 的额定电压,适合各种电路设计。

    应用案例和使用建议


    FG 系列 MLCC 在多个领域中发挥着重要作用:
    - 消费电子:用于噪声抑制和电源管理。
    - 通信设备:作为旁路电容和滤波器组件。
    - 工业控制:提供稳定的电容值以支持精密测量和控制。
    使用建议:
    - 在高频电路中优先选择 X7R 或 X7S 类型,以获得更好的频率稳定性。
    - 确保电路板的设计充分考虑电容器的工作温度范围,特别是在高温环境下需增加散热措施。

    兼容性和支持


    FG 系列产品与多种电子设备高度兼容,尤其适用于标准 PCB 设计。TDK 提供详尽的技术支持文档和样品服务,确保客户能够快速集成到其产品中。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电容器容量偏移过大 | 检查是否选择了适合的温度特性型号(如 C0G)。 |
    | 工作温度超出额定范围 | 调整电路设计,增加散热装置。 |
    | 焊接过程中出现焊接不良 | 确认预热曲线符合规范,避免过高的峰值温度。 |

    总结和推荐


    FG 系列 MLCC 是一款功能强大且灵活多变的产品,特别适合需要高精度和稳定性的应用场景。凭借其优异的性能、广泛的适用性和环保特性,它成为众多电子工程师的理想选择。强烈推荐给需要高性能电容解决方案的客户。

FG26X7T2E224KNT00参数

参数
电容值 220nF
容差 ±10%
温度系数 X7T
额定电压 250V
长*宽*高 5.5mm*3.5mm*6mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

FG26X7T2E224KNT00厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

FG26X7T2E224KNT00数据手册

厂牌 PDF简要描述 下载
TDK 陶瓷电容 TDK FG26X7T2E224KNT00 FG26X7T2E224KNT00数据手册

FG26X7T2E224KNT00封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4.1235
10+ ¥ 3.2488
50+ ¥ 3.1239
100+ ¥ 3.1239
200+ ¥ 2.799
500+ ¥ 2.749
2500+ ¥ 2.699
5000+ ¥ 2.699
库存: 844
起订量: 16 增量: 0
交货地:
最小起订量为:10
合计: ¥ 32.48
直接购买
加入购物车
