B57971S0103F001

产品分类: 温度传感器
厂牌: TDK
产品描述: ±1% 通孔安装
供应商型号: 2774000
供应商: 海外现货
标准整包数: 1
TDK 温度传感器 B57971S0103F001

B57971S0103F001概述


    产品简介

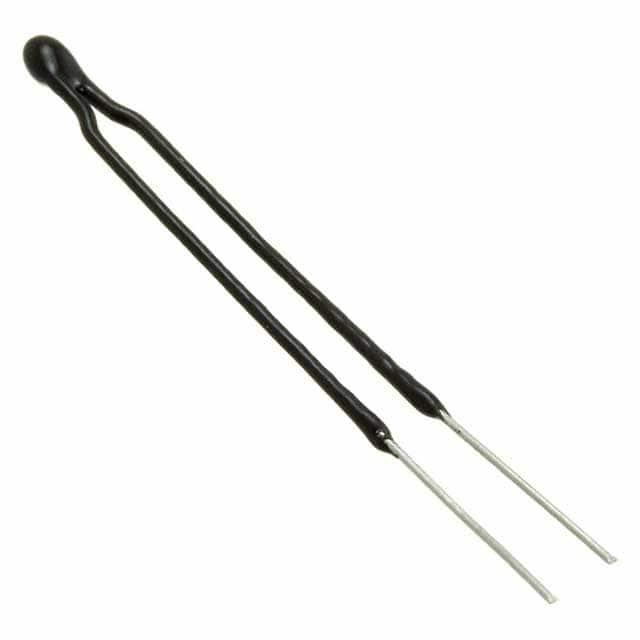

    NTC(负温度系数)热敏电阻是一种广泛应用于温度测量的电子元器件。它们具有灵活的环氧涂层头和电线,适用于多种环境条件下的温度监测。本手册详细介绍了一款型号为B57971S的引线型NTC热敏电阻,其引脚间距为2.5毫米,适用于温度测量应用。该产品以成本效益高、坚固耐用和高精度著称。

    技术参数


    - 最大功率(25°C):P25 60 mW
    - 阻值公差:±1%,±3%,±5%
    - 额定温度:TR 25 °C
    - 耗散因子(在空气中):δth 约 4.1 mW/K
    - 热时间常数(在空气中):τc 约 8.8 s
    - 热容量:Cth 约 36.5 mJ/K
    此外,该热敏电阻的R/T特性曲线表明,随着温度的变化,其阻值变化显著,适用于精确的温度测量。

    产品特点和优势


    1. 灵活的环氧涂层:保护热敏电阻免受外部环境的影响。
    2. 高精度:能够提供准确的温度测量结果。
    3. 成本效益高:适合大规模应用。
    4. 坚固设计:耐受恶劣的工作环境。
    5. 镀锡铜引脚:提高连接可靠性。

    应用案例和使用建议


    该热敏电阻广泛应用于温度监控系统中。例如,在汽车工业中用于发动机冷却液的温度监控。建议在安装过程中避免对引脚进行过度弯曲,以免影响其机械强度。在高温环境下使用时,应特别注意防止热应力导致阻值变化。

    兼容性和支持


    该产品可以与其他电子元器件和设备兼容,适用于各种标准包装模式,如纸带、卷带和弹药包。制造商提供了详细的安装指导和技术支持,确保用户能够正确使用该产品。

    常见问题与解决方案


    - 问题:焊接过程中出现阻值变化。
    解决方案:遵循制造商推荐的焊接温度和时间范围,确保焊接过程不会对热敏电阻造成过热损坏。

    - 问题:机械应力导致阻值变化。
    解决方案:避免在引脚上施加过多的拉伸力,正确处理引脚的弯曲和扭曲操作。

    总结和推荐


    总体来看,这款B57971S型NTC热敏电阻凭借其出色的性能和稳定性,非常适合在需要高精度温度测量的应用中使用。无论是成本效益还是可靠性,它都是一个非常值得推荐的选择。通过遵循制造商提供的详细安装指南,用户可以最大限度地发挥其优势。

B57971S0103F001参数

参数
温度阈值 -
精度 ±1%
温度范围 -
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

B57971S0103F001厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B57971S0103F001数据手册

厂牌 PDF简要描述 下载
TDK 温度传感器 TDK B57971S0103F001 B57971S0103F001数据手册

B57971S0103F001封装设计

查看详情并下载
Symbol
Footprint
3D Model
