B32913A5154M000

产品分类: 薄膜电容
厂牌: TDK
产品描述: 150nF ±20% 聚丙烯 1KV 530V 通孔安装 26.5mm*8.5mm*16.5mm
供应商型号: 3519105
供应商: 海外现货
标准整包数: 5

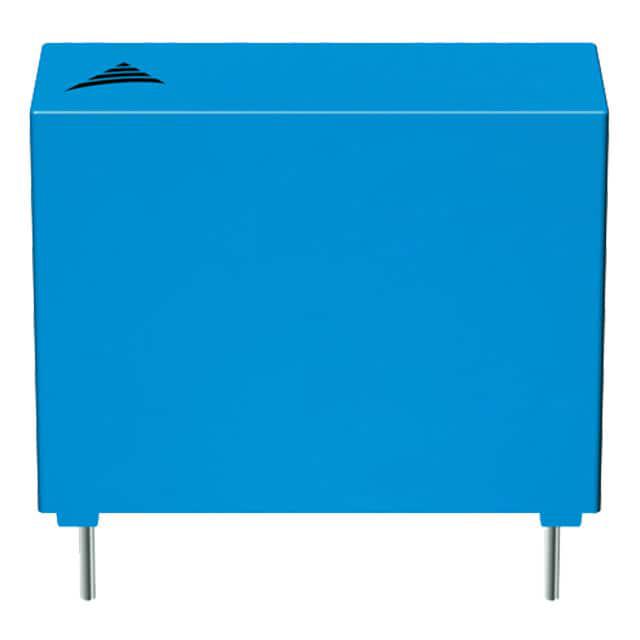

TDK 薄膜电容 B32913A5154M000

B32913A5154M000概述


    产品简介


    产品名称: 电介质电容器(MKP)B329125...B329185
    产品类型: 薄膜电容器
    主要功能:
    - 主要用于电磁干扰抑制(EMI Suppression)
    - 适用于跨线路应用
    - 符合X1类标准
    应用领域:
    - 高频电源、电机驱动、工业自动化设备等需要强抗干扰能力的应用场景

    技术参数


    | 参数 | 描述 |

    | 最大工作温度 | 110 °C |
    | 气候分类 | 40/110/56 (IEC 60068-1:2013) |
    | 绝缘材料 | 聚丙烯(MKP) |
    | 外壳材料 | 塑料 (UL 94 V-0) |
    | 密封材料 | 环氧树脂密封 (UL 94 V-0) |
    | 安装方式 | 平行线接头,无铅镀锡 |
    | 尺寸公差 | 引脚间距 ±0.4 mm,引脚直径 ±0.05 mm |
    | 标记方式 | 制造商标志、批号、日期码、额定容量、容差、额定电压 |

    产品特点和优势


    产品特点:
    - 小尺寸: 在紧凑的空间内提供高效的电容功能
    - 自愈性能好: 可自动修复小范围的损坏,提高可靠性
    - 高耐压能力: 能承受高达530 VAC的连续交流电压
    - 环保型: RoHS兼容,无卤素
    - 定制化: 可根据客户需求提供特殊长度的引脚
    市场竞争力:
    - 该电容器通过了多项认证,如EN 60384-14:2014、UL 60384-14:2014、CSA E60384-14:2013等,符合国际标准
    - 在高频及高压环境下具有出色的稳定性和可靠性,适合在恶劣环境中长期使用

    应用案例和使用建议


    应用场景:
    - 电源滤波: 在电源模块中用于减少电磁干扰
    - 电机驱动: 用于电动机的启动和运行过程中的保护
    - 工控设备: 用于工业自动化系统中信号传输和过滤
    使用建议:
    - 焊接注意事项: 确保焊接时电容器体温度不超过120°C,以避免热应力对电容器造成损害
    - 环境适应性: 由于电容器的工作温度最高可达110°C,因此在高温环境下使用时需要特别注意散热问题
    - 并联使用: 如果多个电容器并联使用,则需要注意重复施加直流电压测试可能导致的损害

    兼容性和支持


    - 兼容性: 该电容器可与多种电子元件和设备配合使用,尤其适用于需要高频响应和强抗干扰能力的应用场景
    - 支持和维护: 生产商提供了详尽的技术文档和支持服务,包括安装指南、维护手册等。用户可以通过官方渠道获取这些资料

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接时温度过高 | 确保焊接温度不超过120°C,及时冷却 |
    | 使用过程中出现失效 | 检查焊接是否牢固,重新焊接 |
    | 额定电压范围内不稳定 | 确认电路设计是否正确,适当调整 |
    | 绝缘电阻下降 | 检查封装是否完好,更换新电容器 |

    总结和推荐



    总结

    :
    - 该系列电容器以其高耐压能力、优良的自愈性能和广泛的应用范围在市场上表现出色。它们是高频电源、电机驱动、工业自动化等应用的理想选择。
    推荐:
    - 强烈推荐:该电容器在高频、高压和恶劣环境下的表现非常优异,能够满足绝大多数工业应用的需求。对于需要高性能、可靠性和长寿命的场合,这款电容器是一个极佳的选择。

B32913A5154M000参数

参数
电容值 150nF
容差 ±20%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 530V
额定电压-DC 1KV
长*宽*高 26.5mm*8.5mm*16.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

B32913A5154M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32913A5154M000数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32913A5154M000 B32913A5154M000数据手册

B32913A5154M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 8.1796
50+ ¥ 7.329
250+ ¥ 7.1981
500+ ¥ 7.1981
1000+ ¥ 7.0672
2040+ ¥ 7.0672
10200+ ¥ 7.0672
20400+ ¥ 7.0672
库存: 173
起订量: 10 增量: 0
交货地:
最小起订量为:5
合计: ¥ 40.89
直接购买
加入购物车
