B32774D1305K000

产品分类: 薄膜电容
厂牌: TDK
产品描述: 3μF ±10% 聚丙烯 1.3KV 16mΩ 通孔安装 31.5mm*18mm*27.5mm
供应商型号: 2469087
供应商: element14
标准整包数: 1

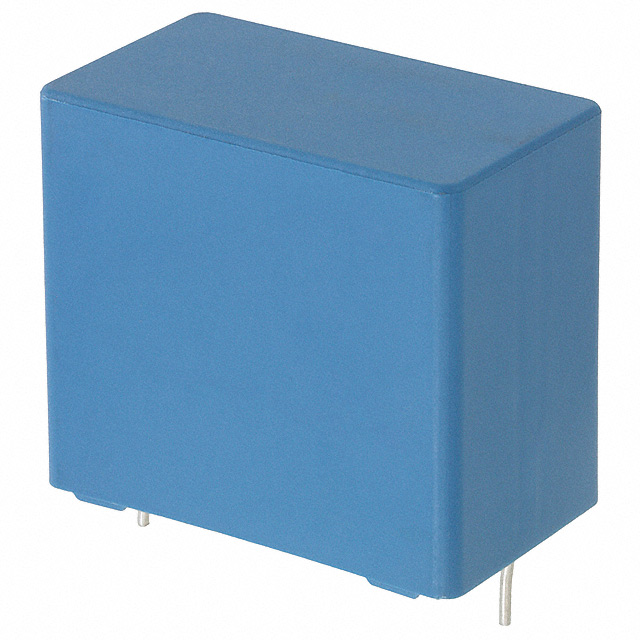

TDK 薄膜电容 B32774D1305K000

B32774D1305K000概述

    Film Capacitors: Metallized Polypropylene Film Capacitors (MKP)

    产品简介


    Film Capacitors(薄膜电容器)在许多现代电子产品中发挥着关键作用,尤其在需要高精度和稳定性的应用场合。Metallized Polypropylene Film Capacitors (MKP)是其中的一种类型,以其高稳定性、低损耗和高可靠性而闻名。本篇技术手册将详细介绍EPCOS AG的B32774...B32778系列的MKP电容器,这些电容器广泛应用于频率转换器、工业高端电源供应系统、太阳能逆变器等领域。

    技术参数


    - 容值范围:1.5 μF 至 480 μF
    - 电压范围:450 V DC 至 1300 V DC
    - 工作温度:最大操作温度为105°C
    - 热冲击等级:40/105/56 (IEC 60068-1:2013)
    - 电介质:聚丙烯
    - 构造:塑料外壳 (UL 94 V-0),环氧树脂密封 (UL 94 V-0)
    - 损耗角正切(tan δ):1 kHz时为10^-3,10 kHz时为10^-3
    - 引脚数量:2针、4针、12针版本
    - 封装:无封装 (untaped),引线长度为6±1 mm

    产品特点和优势


    1. 高CV产品:紧凑设计和大容值(最高达480 μF)
    2. 良好的自愈特性
    3. 过电压能力
    4. 低损耗:适合高电流应用
    5. 高可靠性:长使用寿命
    6. 符合RoHS标准

    应用案例和使用建议


    B32774...B32778系列MKP电容器被广泛用于频率转换器、工业和高端电源供应系统及太阳能逆变器。这些电容器在这些应用中展现出优异的性能。使用建议包括:
    - 确保安装时电容器周围有足够的空间以避免热累积。
    - 遵循制造商建议的最大工作温度和电压限制,以延长电容器寿命。
    - 定期检查电容器,尤其是安装在高温环境中的电容器,确保其性能不受影响。

    兼容性和支持


    - 兼容性:本系列电容器适用于大多数高频电路设计。
    - 支持:EPCOS AG提供了详尽的技术文档和支持服务,帮助用户正确选择和安装电容器。

    常见问题与解决方案


    1. 问题:电容器出现故障,电压读数异常。
    - 解决方案:检查电路是否超出了电容器的工作参数范围,确保安装符合规范。

    2. 问题:电容器的容值随时间变化。
    - 解决方案:确保电容器安装在适当的环境中,避免过高的温度和湿度。

    总结和推荐


    B32774...B32778系列MKP电容器以其卓越的性能和可靠性,在多个高要求应用中表现出色。其紧凑的设计和大容值使其成为工业和能源转换应用的理想选择。强烈推荐在高频转换器、工业电源和太阳能逆变器等领域采用此系列电容器。购买前建议详细阅读技术手册以确保最佳效果。

B32774D1305K000参数

参数
电容值 3μF
容差 ±10%
介电材料 聚丙烯
ESR-等效串联电阻 16mΩ
额定电压-AC -
额定电压-DC 1.3KV
长*宽*高 31.5mm*18mm*27.5mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

B32774D1305K000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32774D1305K000数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32774D1305K000 B32774D1305K000数据手册

B32774D1305K000封装设计

查看详情并下载
Symbol
Footprint
3D Model
