B72214S2621K101

产品分类: 压敏电阻
厂牌: TDK
产品描述: 1KV 5KA 1 900V 1.1KV 825V 625V 200J 200pF@1kHz 通孔安装 15.5mm(宽度)*19mm(高度)
供应商型号: 11M-B72214S2621K101
供应商: 云汉优选
标准整包数: 1

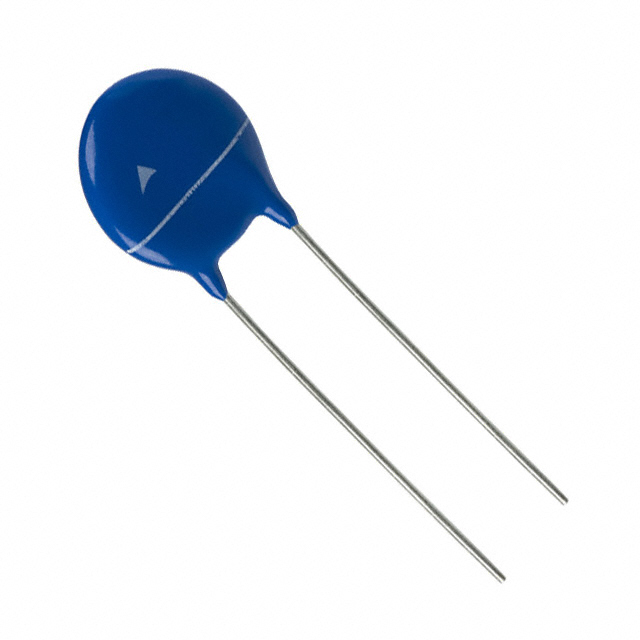

TDK 压敏电阻 B72214S2621K101

B72214S2621K101概述


    产品简介


    SIOV金属氧化物压敏电阻是一种高性能的电子元器件,属于高级系列(AdvanceD Series),主要应用于电路保护和电压调节。本系列产品具有体积小巧、响应速度快的特点,适用于各种严苛的工作环境。常见的应用领域包括电源设备、通信设备、工业控制设备以及家用电器等。

    技术参数


    SIOV金属氧化物压敏电阻的主要技术规格如下:
    - 型号及命名规则:系列/类型为B722,包含多种不同的子型号如B72205S2131K101等。
    - 额定电压范围:130 V至680 V(VRMS)。
    - 直流电压范围:170 V至895 V(VDC)。
    - 最大浪涌电流:1次冲击下可达10 kA。
    - 能量等级:最高可达440焦耳(J)。
    - 工作温度范围:储存温度-40°C至+125°C,工作温度-40°C至+105°C。
    - 绝缘电阻:大于等于100 MΩ(根据IEC 61051标准)。
    - 电击穿强度:≥2.5 kVRMS(根据IEC 61051标准)。

    产品特点和优势


    SIOV金属氧化物压敏电阻的优势在于其高能量处理能力,能有效吸收高达440焦耳的能量,同时具备高达10 kA的浪涌电流承受能力。它具有宽泛的工作电压范围,支持从130 V到680 V的不同应用场景。该系列还获得了多项国际认证,包括UL、CSA、VDE、CQC、IEC等,确保了产品的质量和可靠性。此外,SIOV系列具有优良的耐高温和抗湿度特性,适用于各种恶劣环境。

    应用案例和使用建议


    SIOV金属氧化物压敏电阻广泛应用于电力系统的过压保护。例如,在电源转换系统中,SIOV可以有效地抑制瞬态电压,保护下游设备免受损害。在通信设备中,它也可以用来防止雷击引起的电压突变。对于实际应用,建议合理选择适合工作电压范围的型号,以确保最佳保护效果。同时,在安装时应注意保持良好的散热环境,避免长时间暴露在高温环境中,以延长使用寿命。

    兼容性和支持


    SIOV金属氧化物压敏电阻设计灵活,可根据客户需求提供不同形式的包装方式,包括标准散装、带卷版本等。此外,制造商提供了详尽的技术支持文档,包括SPICE模型和各类测试报告,便于用户进行模拟和验证。用户还可以联系制造商获取进一步的技术咨询和支持。

    常见问题与解决方案


    用户在使用过程中可能会遇到的一些常见问题及解决方案包括:
    - 问题1:产品发热异常
    - 解决方案:检查是否安装不当,或者是否存在过高的功率损耗。如果存在问题,调整安装位置并保证良好的散热条件。
    - 问题2:保护效果不佳
    - 解决方案:确保选用正确的型号和规格,且正确连接。同时,检查是否与其它保护装置(如保险丝)配合得当。
    - 问题3:出现短路现象
    - 解决方案:检查连接线路是否有破损,确认接线无误后更换新的压敏电阻。

    总结和推荐


    SIOV金属氧化物压敏电阻凭借其出色的性能参数、高可靠性以及广泛的应用领域,是电子设备中不可或缺的保护元件。我们强烈推荐此系列产品用于需要高效过电压保护的应用场合。无论是电源供应还是通信设备,SIOV都能够提供可靠、安全的保护,显著提升整个系统的稳定性和耐用性。

B72214S2621K101参数

参数
压敏电压 1KV
浪涌电流 5KA
最大压敏电压 1.1KV
最大交流电压 625V
最大直流电压 825V
能量 200J
电路数 1
最小压敏电压 900V
不同频率时的电容 200pF@1kHz
长*宽*高 15.5mm(宽度)*19mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

B72214S2621K101厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B72214S2621K101数据手册

厂牌 PDF简要描述 下载
TDK 压敏电阻 TDK B72214S2621K101 B72214S2621K101数据手册

B72214S2621K101封装设计

查看详情并下载
Symbol
Footprint
3D Model
