B43504B5107M060

产品分类: 铝电解电容
厂牌: TDK
产品描述: 100μF 450V ±20% 1.35Ω@ 100Hz 3000h@ 105°C 650mA@ 100Hz 卡入式安装,按扣安装,通孔安装 25mm*30mm*32mm
供应商型号: 871-B43504B5107M060
供应商: Mouser
标准整包数: 1

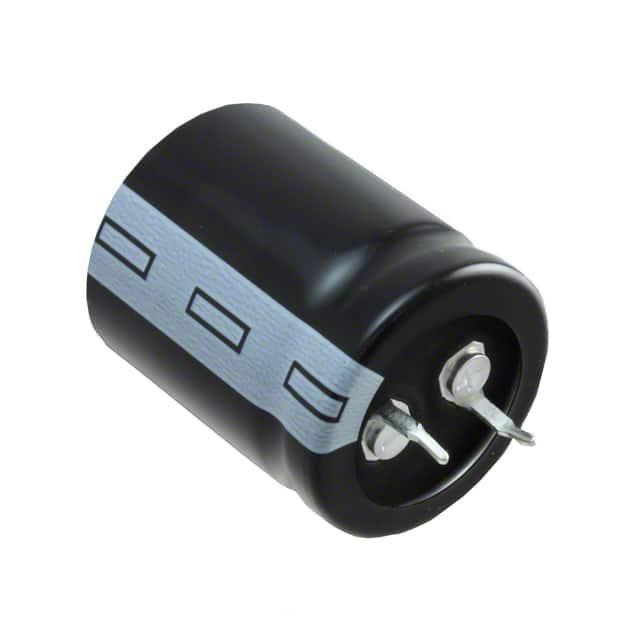

TDK 铝电解电容 B43504B5107M060

B43504B5107M060概述

    铝电解电容器:B43504系列技术手册

    1. 产品简介


    铝电解电容器(B43504系列)是适用于高频转换器、太阳能逆变器、不间断电源、专业电源及医疗和电信设备的理想选择。其主要功能包括高可靠性、高CV值(紧凑型)、高纹波电流能力、低等效串联电阻(ESR)以及不同的外壳尺寸以适应各种电容值的需求。

    2. 技术参数


    - 额定电压(VR):200至450V DC
    - 浪涌电压(VS):对于VR≤250V DC为1.15倍VR;对于VR≥400V DC为1.10倍VR
    - 额定电容(CR):47至2200μF
    - 电容容差:±20%
    - 介质损耗角正切(tan δ):在VR≤400V DC时≤0.15(20°C,120Hz);在VR≥420V DC时≤0.20
    - 漏电流(Ileak):(5分钟,20°C)
    - 自感(ESL):约20nH
    - 使用寿命:在105°C、额定电压(VR)和有效纹波电流(IAC,R)条件下大于3000小时
    - 过载保护:通过底部的安全泄放阀实现
    - 振动测试:符合IEC 60068-2-6标准,测试Fc
    - 温度范围:-40°C至+105°C
    - 阻抗温度特性:在100Hz时,-25°C至+20°C时比值4:7;-40°C至+20°C时比值7:14

    3. 产品特点和优势


    - 高可靠性:确保长期稳定运行。
    - 高CV值,紧凑设计:便于在有限空间内集成更多功能。
    - 高纹波电流能力:适合高功率应用。
    - 低ESR:提高电路效率。
    - 不同外壳尺寸:满足不同电容值需求。
    - 阻燃:通过了所有火焰暴露时间长达120秒的针焰测试(IEC 60695-11-5)。
    - RoHS兼容:符合环保标准。

    4. 应用案例和使用建议


    - 频率转换器:由于其低ESR和高纹波电流能力,适用于需要高效能量转换的应用。
    - 太阳能逆变器:能够承受恶劣的工作环境并提供可靠的性能。
    - 专业电源和UPS系统:能够在高温和大电流环境中稳定工作。
    - 医疗和电信设备:由于其高可靠性和长期稳定性,适用于对质量要求高的场合。
    使用建议:在设计电路时,注意散热管理以确保长期稳定运行。选择适当的外壳尺寸和电容值,以适应具体应用中的电流和电压需求。

    5. 兼容性和支持


    - 兼容性:可与其他标准电子组件无缝配合使用。
    - 支持:EPCOS提供详尽的技术文档和客户支持服务,帮助用户快速解决使用过程中遇到的问题。

    6. 常见问题与解决方案


    - Q: 如何处理电容器上的电解液泄漏?
    A: 立即用清水冲洗泄漏部位,并及时就医。
    - Q: 如何避免吸入电解液蒸汽?
    A: 确保工作区域良好通风。
    - Q: 电容器如何正确安装?
    A: 使用规定的焊针将电容器牢固固定在PCB板上,避免松动导致的损坏。

    7. 总结和推荐


    铝电解电容器B43504系列以其高可靠性、紧凑设计、高纹波电流能力和良好的温度适应性,在多种应用场景中表现出色。其多样化的型号和尺寸选择使其成为广泛领域的理想之选。强烈推荐在需要高性能和高可靠性的应用场景中使用此系列产品。

B43504B5107M060参数

参数
电容值 100μF
额定电压 450V
容差 ±20%
ESR-等效串联电阻 1.35Ω@ 100Hz
纹波电流 650mA@ 100Hz
工作寿命 3000h@ 105°C
长*宽*高 25mm*30mm*32mm
安装方式 卡入式安装,按扣安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

B43504B5107M060厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B43504B5107M060数据手册

厂牌 PDF简要描述 下载
TDK 铝电解电容 TDK B43504B5107M060 B43504B5107M060数据手册

B43504B5107M060封装设计

查看详情并下载
Symbol
Footprint
3D Model
