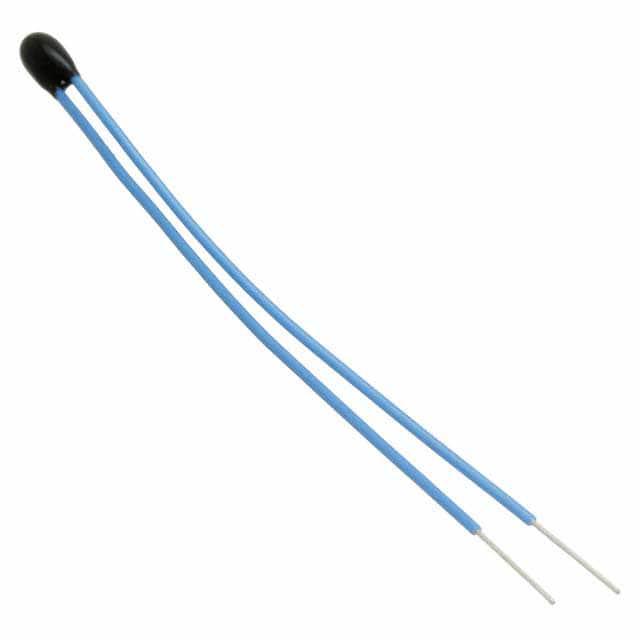

B57861S0502F045

产品分类: NTC热敏电阻
厂牌: TDK
产品描述: 5KΩ ±1% 60mW ±1% 3988K 自由悬挂 6.5mm(长度)
供应商型号: B57861S0502F045-ND
供应商: Digi-Key
标准整包数: 1
TDK NTC热敏电阻 B57861S0502F045

B57861S0502F045概述


    产品简介


    NTC热敏电阻系列B57861S是一种小型温度测量传感器,配备了可弯曲的引线。这些传感器主要用于温度测量,并具有快速响应时间和高精度的特点。它们特别适用于需要紧凑且可靠温度传感的应用场合。

    技术参数


    - 型号: B57861S
    - 工作温度范围: -55°C到155°C
    - 最大功率 (P25): 60 mW
    - 电阻容差 (∆RR/RR): ±1%, ±3%, ±5%
    - 额定温度 (TR): 25°C
    - 热阻系数 (δth): 约1.5 / 3.2 mW/K
    - 热冷却时间常数 (τc): 约15 / 121 s
    - 热容量 (Cth): 约22.5 / 38.4 mJ/K
    - 绝缘导线: 银镀镍线, AWG 30 (50 mm); 银镀铜线, AWG 28 (350 mm)
    - 安全认证: UL认证 (E69802)

    产品特点和优势


    1. 快速响应时间: 这使得B57861S能够迅速准确地测量温度变化。
    2. 高测量精度: 具有紧密的B值公差,确保温度测量的一致性和准确性。
    3. 环氧封装: 提供了出色的保护,增强了耐用性。
    4. 不同长度的引线选项: 用户可以根据具体需求选择合适的引线长度。
    5. UL认证: 增强了产品的可靠性和市场认可度。

    应用案例和使用建议


    B57861S系列热敏电阻广泛应用于各种温度测量场合,如家用电器、工业控制和汽车领域。例如,在汽车空调系统中,可以实时监测温度变化以确保舒适度和能源效率。
    使用建议:
    - 在安装过程中避免热应力,确保热敏电阻不受到过度焊接温度的影响。
    - 使用短焊时间以减少对热敏电阻的热损伤。
    - 避免接触任何液体或溶剂,防止损坏敏感部件。

    兼容性和支持


    B57861S系列热敏电阻可以与多种电路和设备兼容,特别是那些需要高精度温度测量的应用。厂商提供了详细的技术支持文档和售后服务,帮助客户在使用过程中解决问题。

    常见问题与解决方案


    1. 问:如何避免热敏电阻因过度焊接而损坏?
    - 解决方案:遵循推荐的焊接条件(最大温度和时间),并确保足够的距离。使用铅锡合金焊料时,保持焊料浴温度不超过260°C,焊点时间不超过4秒。

    2. 问:如何存储未焊接的热敏电阻?
    - 解决方案:将热敏电阻存放在原包装内,并在干燥、温度可控的环境中存放,避免暴露在潮湿和高温环境下。

    总结和推荐


    B57861S系列热敏电阻因其优异的性能和广泛的适用性,在温度测量领域表现出色。其快速响应时间和高测量精度使其成为众多应用的理想选择。因此,强烈推荐该产品用于需要高精度温度测量的场合。

B57861S0502F045参数

参数
25℃时的电阻值 5KΩ
精度 ±1%
额定功率 60mW
B25/50 -
B值容差 ±1%
B25/85 -
B25/75 -
B25/100 3988K
B0/50 -
长*宽*高 6.5mm(长度)
安装方式 自由悬挂
应用等级 汽车级
零件状态 在售
包装方式 散装

B57861S0502F045厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B57861S0502F045数据手册

厂牌 PDF简要描述 下载
TDK NTC热敏电阻 TDK B57861S0502F045 B57861S0502F045数据手册

B57861S0502F045封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.197 ¥ 27.0147
5+ $ 2.8566 ¥ 24.1383
10+ $ 2.5618 ¥ 21.6469
25+ $ 2.3296 ¥ 19.4958
50+ $ 2.2354 ¥ 18.7073
100+ $ 2.1494 ¥ 17.9875
500+ $ 1.9761 ¥ 16.5379
1000+ $ 1.9117 ¥ 15.9982
5000+ $ 1.7817 ¥ 14.911
库存: 498
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 27.01
直接购买
加入购物车
