B43505A9477M000

产品分类: 铝电解电容
厂牌: TDK
产品描述: 470μF 400V ±20% 190mΩ@ 100Hz 5000h@ 105°C 2.2A@ 100Hz 卡入式安装,按扣安装,通孔安装 35mm*50mm*57mm
供应商型号: 10B-1839303-4
供应商: 国内现货
标准整包数: 1

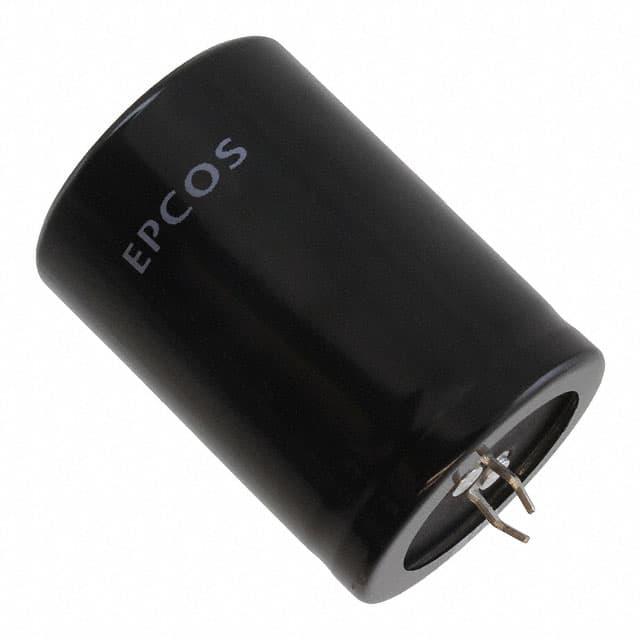

TDK 铝电解电容 B43505A9477M000

B43505A9477M000概述

    铝电解电容器:B41505与B43505系列

    产品简介


    铝电解电容器是电路设计中不可或缺的重要组件之一。它们被广泛应用于各种高频转换器和工业电子设备的专业电源系统中,如数据处理设备。本系列包括B41505和B43505两种型号,专为长寿命、高可靠性和出色的纹波电流能力而设计。这两种型号的产品均通过了符合IEC 60695-11-5标准的针焰测试,确保其在所有火焰暴露时间长达120秒时的防火性能。

    技术参数


    以下是B41505和B43505系列电容器的主要技术参数:
    - 额定电压(VR): B41505:10 V DC 至 100 V DC;B43505:200 V DC 至 450 V DC
    - 浪涌电压(VS): 对于VR ≤ 250 V DC:1.15 VR;对于VR ≥ 400 V DC:1.10 VR
    - 标称电容(CR): B41505:560 µF 至 33000 µF;B43505:47 µF 至 1500 µF
    - 损耗角正切(tan δ): 20°C,100 Hz时最大为0.20
    - 泄漏电流(Ileak): 在5分钟内,20°C时的最大泄漏电流
    - 自感(ESL): 约为20 nH
    - 使用寿命:
    - 105°C,额定电压和最大交流电流下的使用寿命超过5000小时
    - 85°C,额定电压和最大交流电流下的使用寿命超过11000小时
    - 40°C,额定电压下两倍于标称交流电流下的使用寿命超过250000小时
    - 阻抗温度特性: 例如,在100Hz下,-40°C时阻抗比20°C时高3倍

    产品特点和优势


    1. 长使用寿命: B41505和B43505系列具有显著的长使用寿命,保证了其在苛刻工作环境下的可靠性。
    2. 高可靠性: 经过严格的负载寿命测试和电压耐久测试,确保其在长期运行中的稳定性。
    3. 出色的纹波电流能力: 能够承受高纹波电流而不损坏。
    4. 低等效串联电阻(ESR): 减少了功耗并提高了效率。
    5. 环境友好: 符合RoHS标准,不含有害溶剂,部分高电压电解液具有自熄灭功能。

    应用案例和使用建议


    这些电容器特别适合用于频率转换器、专业电源系统以及数据处理设备中。例如,在电源转换过程中,B41505和B43505可以有效地减少噪声,提高系统的稳定性和效率。为了优化这些电容器的应用效果,建议在使用前详细阅读产品手册中的所有安全和警告信息,并按照设计规范进行安装和测试。

    兼容性和支持


    这些电容器具有多种终端版本(标准终端、短终端、三终端),以适应不同的安装需求。同时,它们适用于不同的绝缘类型(PVC、PET),增加了其在不同应用场景中的灵活性。制造商提供了详尽的技术支持文档和售后服务,以帮助用户解决可能遇到的问题。

    常见问题与解决方案


    - Q: 如何处理电解液泄漏?
    - A: 如果发现电解液泄漏,应立即清洗接触部位,避免接触眼睛和皮肤,并在必要时寻求医疗帮助。
    - Q: 如何处理电解液蒸气?
    - A: 避免吸入电解液蒸气或雾滴,确保工作场所和受影响区域通风良好。

    总结和推荐


    综上所述,B41505和B43505系列铝电解电容器以其卓越的性能和可靠的品质,在多种应用场景中表现出色。无论是对长期使用寿命、高可靠性还是出色的纹波电流能力的需求,这些电容器都具备明显的优势。强烈推荐在关键电力系统和设备中使用这些电容器。

B43505A9477M000参数

参数
电容值 470μF
额定电压 400V
容差 ±20%
ESR-等效串联电阻 190mΩ@ 100Hz
纹波电流 2.2A@ 100Hz
工作寿命 5000h@ 105°C
长*宽*高 35mm*50mm*57mm
安装方式 卡入式安装,按扣安装,通孔安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 散装

B43505A9477M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B43505A9477M000数据手册

厂牌 PDF简要描述 下载
TDK 铝电解电容 TDK B43505A9477M000 B43505A9477M000数据手册

B43505A9477M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 71.0747
10+ ¥ 60.0742
21+ ¥ 57.6712
25+ ¥ 55.2847
50+ ¥ 52.9339
1200+ ¥ 44.7719
库存: 700
起订量: 4 增量: 1
交货地:
最小起订量为:1
合计: ¥ 71.07
直接购买
加入购物车
