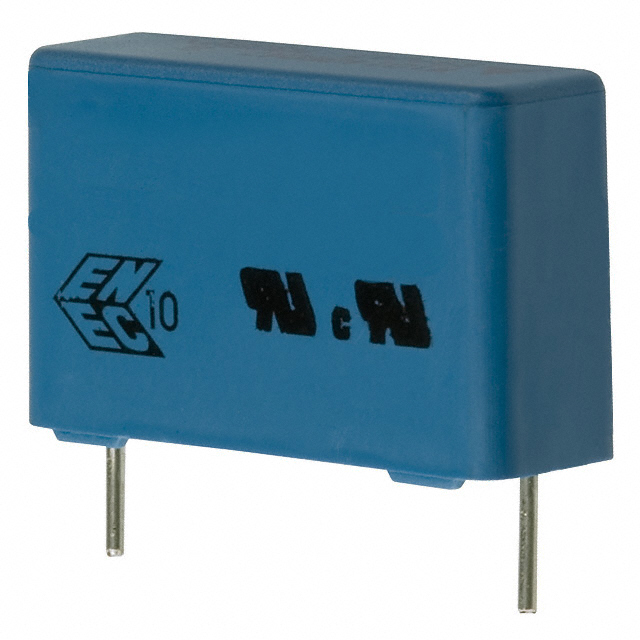

B81141C1683M000

产品分类: 薄膜电容
厂牌: TDK
产品描述: 68nF ±20% 涤纶 440V 通孔安装 26.5mm*8.5mm*16.5mm
供应商型号: 871-B81141C1683M
供应商: Mouser
标准整包数: 1
TDK 薄膜电容 B81141C1683M000

B81141C1683M000概述

    电子元器件产品技术手册解析:EMI抑制电容器(MKT)B81141系列

    产品简介


    本手册介绍的是EPCOS公司生产的MKT材质薄膜电容器,系列型号为B81141。该电容器主要用于电磁干扰(EMI)抑制,在电源线应用中具有出色的表现。适用于对电磁干扰要求严格的场合,如工业控制、通信设备及家用电器等领域。

    技术参数


    - 最大工作温度:85°C
    - 气候类别:IEC 60068-1标准下的40/085/21
    - 封装材料:聚酯塑料外壳(UL 94 V-0)
    - 电气绝缘性:绝缘电阻在20°C时≥30000 MΩ
    - 绝缘电阻时间常数:≤10000秒
    - 直流耐压测试电压:2500V(持续2秒)
    - 最大连续交流电压:440V(50/60Hz)
    - 脉冲处理能力:
    - 电压变化率(dV/dt):
    - 15mm引脚间距:400V/µs
    - 22.5mm引脚间距:200V/µs
    - 27.5mm引脚间距:150V/µs
    - 脉冲特性(k0):
    - 15mm引脚间距:500000 V²/µs
    - 22.5mm引脚间距:250000 V²/µs
    - 27.5mm引脚间距:187500 V²/µs

    产品特点和优势


    - 自愈特性:当局部击穿发生时,可以自动恢复,延长使用寿命。
    - 环保设计:采用无铅锡焊端子,符合环保标准。
    - 高可靠性:提供高绝缘电阻及优异的耐湿热性能。
    - 认证标志:符合国际标准(EN 132400, IEC 60384-14, UL 1414, CSA C22.2 No.1),保证产品的高质量和安全性。

    应用案例和使用建议


    - 典型应用:用于X1等级的电磁干扰抑制,尤其是在电力线上。
    - 实际使用场景:广泛应用于工业控制系统、通信设备以及家用电器中,特别是在需要严格电磁干扰抑制的环境中。
    - 使用建议:在高温环境下使用时,建议采用额定电压1.25倍的瞬态电压进行保护;定期检查绝缘电阻和电容值,确保产品正常运行。

    兼容性和支持


    - 兼容性:该产品适合与各类标准电子设备和电路板连接,其引脚间距提供了多种选择以适应不同的安装需求。
    - 支持和服务:由制造商提供详细的安装指南和技术支持,帮助客户快速解决问题并保证产品的长期稳定运行。

    常见问题与解决方案


    - Q:如何确定电容器的合适型号?
    - A:根据所需的电容值和引脚间距选择相应的型号,并参考手册中提供的详细参数。
    - Q:如何检测电容器的绝缘电阻?
    - A:使用专业的绝缘电阻测试仪,在标准条件下进行测量,并参照手册中的极限值判断是否合格。
    - Q:如何防止电容器过载损坏?
    - A:确保所施加的电压不超过额定值,并避免长时间处于极限温度条件下使用。

    总结和推荐


    综上所述,EPCOS公司的EMI抑制电容器(MKT)B81141系列凭借其出色的自愈特性和宽广的工作范围,成为市场上非常可靠且高性能的产品之一。它适用于各种工业和家庭应用,特别是对电磁干扰敏感的应用场合。我们强烈推荐此款产品给需要高质量电磁干扰抑制解决方案的设计工程师和系统集成商。

B81141C1683M000参数

参数
电容值 68nF
容差 ±20%
介电材料 涤纶
ESR-等效串联电阻 -
额定电压-AC 440V
额定电压-DC -
长*宽*高 26.5mm*8.5mm*16.5mm
安装方式 通孔安装
零件状态 停产
包装方式 散装

B81141C1683M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B81141C1683M000数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B81141C1683M000 B81141C1683M000数据手册
