首页  >  产品百科  >  CGA2B1X7R1V224K050BC

CGA2B1X7R1V224K050BC

产品分类: 陶瓷电容
厂牌: TDK
产品描述: 220nF ±10% X7R 35V 0402 贴片安装 1mm(长度)*500μm(宽度)
供应商型号: 2906889
供应商: 海外现货
标准整包数: 10

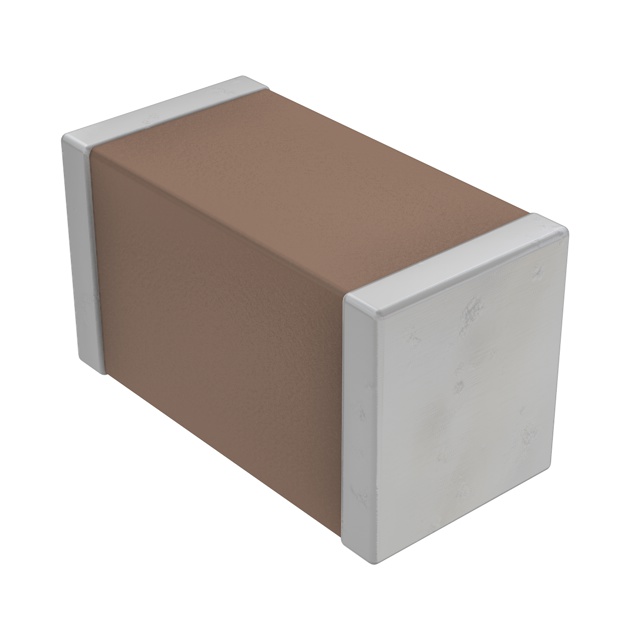

TDK 陶瓷电容 CGA2B1X7R1V224K050BC

CGA2B1X7R1V224K050BC概述

    多层陶瓷芯片电容器技术手册

    产品简介


    多层陶瓷芯片电容器(MLCC)是一种广泛应用于汽车领域的表面贴装组件。这些电容器由交替堆叠的多层陶瓷介质和内部电极组成,从而提供高机械强度和高可靠性。产品系列涵盖从CGA1 0603(EIA 0201)到CGA9 5750(EIA 2220)等多种尺寸规格。它们适用于ADAS、自动驾驶系统ECU、LC谐振电路等应用,要求高可靠性的场合。

    技术参数


    - 电容范围:最高可达100μF
    - 额定电压:从2.5V到75V
    - 温度特性:
    - C0G: 0±30 ppm/℃(-55至+125℃)
    - X5R: ±15%(-55至+85℃)
    - X7R: ±15%(-55至+125℃)
    - 外形尺寸:
    - 长度(L):1.60±0.40 mm 至 5.70±0.40 mm
    - 宽度(W):0.80±0.10 mm 至 5.00±0.40 mm
    - 高度(T):0.20 mm

    产品特点和优势


    1. 机械强度和高可靠性:采用单片结构设计,保证了卓越的机械强度和可靠性。
    2. 频率特性优秀:低ESR(等效串联电阻)和低ESL(等效串联电感),适合高频应用。
    3. 无极性:适用于直流和交流电路。
    4. 认证标准:符合AEC-Q200标准。

    应用案例和使用建议


    - 汽车电源线路的平滑和解耦:适用于ADAS、自动驾驶系统ECU等,确保稳定供电。
    - LC谐振电路:适用于需高精度电容值的应用。
    使用建议:
    - 在使用过程中应注意遵守制造商的安全提醒,确保正确设计和安装。
    - 如遇到特殊需求或特殊应用,应及时联系供应商获取更多技术支持。

    兼容性和支持


    - 兼容性:这些电容器可以与其他兼容标准的电子元件和设备配合使用。
    - 支持和服务:厂商提供详细的交付规范和安全提示,强烈建议客户交换这些交付规范。

    常见问题与解决方案


    - 问题1:电容器性能不稳定。
    - 解决方案:确认使用条件符合电容器的工作范围,检查是否有外部干扰或接线错误。

    - 问题2:电容器过热。
    - 解决方案:确保工作电压不超过额定值,并检查散热措施是否得当。

    总结和推荐


    多层陶瓷芯片电容器以其卓越的机械强度、高可靠性、优秀的频率特性和广泛的适用范围,在汽车和其他工业领域具有很高的价值。它不仅满足基本的电容需求,还具备应对复杂工况的能力。因此,推荐用于需要高性能电容器的应用场合。希望以上信息对您的选择和使用有所帮助。

CGA2B1X7R1V224K050BC参数

参数
电容值 220nF
容差 ±10%
温度系数 X7R
额定电压 35V
长*宽*高 1mm(长度)*500μm(宽度)
通用封装 0402
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

CGA2B1X7R1V224K050BC厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

CGA2B1X7R1V224K050BC数据手册

厂牌 PDF简要描述 下载
TDK 陶瓷电容 TDK CGA2B1X7R1V224K050BC CGA2B1X7R1V224K050BC数据手册

CGA2B1X7R1V224K050BC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.2731
100+ ¥ 0.245
500+ ¥ 0.2069
2500+ ¥ 0.1854
5000+ ¥ 0.1854
10000+ ¥ 0.1821
50000+ ¥ 0.1788
100000+ ¥ 0.1788
库存: 138788
起订量: 210 增量: 0
交货地:
最小起订量为:100
合计: ¥ 24.5
直接购买
加入购物车
