首页  >  产品百科  >  B43652A5567M050

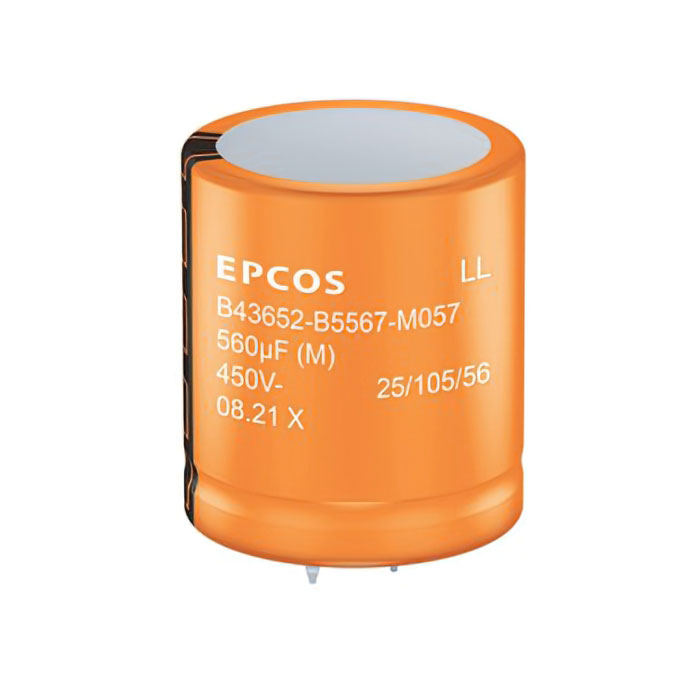

B43652A5567M050

产品分类: 铝电解电容
厂牌: TDK
产品描述: 560μF 450V ±20% 190mΩ@ 100Hz 3000h@ 105°C 2.54A@ 100Hz 卡入式安装,按扣安装,通孔安装 30mm(长度)*52mm(高度)
供应商型号: 4155187
供应商: 海外现货
标准整包数: 1
TDK 铝电解电容 B43652A5567M050

B43652A5567M050概述

    铝电解电容器:B43652系列

    产品简介


    铝电解电容器B43652系列是TDK Electronics公司推出的高端产品之一。该系列电容器以其小巧紧凑的设计、卓越的纹波电流承载能力和长寿命特性而闻名,广泛应用于车载充电器等领域。该系列电容器不仅符合AEC-Q200标准,还具有RoHS兼容性,使其成为现代电子设计的理想选择。

    技术参数


    以下是B43652系列电容器的关键技术参数:
    - 额定电压(VR):450V DC
    - 浪涌电压(VS):1.10 × VR
    - 额定电容(CR):270 ~ 820 μF
    - 电容容差:±20%
    - 损耗角正切(tan δ):≤0.2(20°C,120Hz)
    - 泄漏电流(Ileak):≤初始规定限值(5分钟,20°C)
    - 自感(L):约20 nH
    - 有用寿命:在105°C,额定电压和交流电流下 > 3000小时
    - 耐电压测试:105°C,VR,2000小时
    - 振动测试:按IEC 60068-2-6标准进行测试,频率范围10 Hz ~ 2 kHz,位移幅度最大为0.375 mm,加速度最大为5 g,持续时间为3 x 4小时

    产品特点和优势


    1. 极高CV值:B43652系列电容器具备极高的CV值,体积小巧且具有超高的纹波电流承载能力。
    2. 高可靠性:符合AEC-Q200标准,确保在严苛的应用环境中长期稳定可靠。
    3. 优化设计:采用底部冷却设计和高密度纹波电流,提高了效率和可靠性。
    4. 环境友好:材料和化学成分均符合RoHS标准,环保安全。

    应用案例和使用建议


    B43652系列电容器适用于多种场合,特别是在车载充电器等高压应用中表现出色。以下是一些建议:
    1. 车载充电器:确保正确安装并避免过载,按照IEC 60068-2-6标准进行振动测试,保证产品在车载环境中的稳定性。
    2. 工业应用:建议使用带有底部冷却设计的产品以提高散热效果,避免高温导致的性能下降。
    3. 维护:定期检查电容器,确保电源关闭并充分放电后再进行操作,避免损坏电容器。

    兼容性和支持


    B43652系列电容器与其他TDK Electronics的电子元件高度兼容。制造商提供了全面的技术支持,包括在线的使用寿命计算工具和详细的文档资料。用户可以通过官方渠道获取这些资源,以便更好地了解产品的特性和操作方法。

    常见问题与解决方案


    以下是一些用户可能会遇到的问题及其解决方案:
    1. 问题:电容器泄漏电流异常
    - 解决方案:检查连接是否正确,确保所有电气连接稳固无误,必要时更换电容器。
    2. 问题:电容器在高温环境下失效
    - 解决方案:确保安装位置良好散热,使用外部冷却装置如风扇或散热片,防止高温影响电容器性能。
    3. 问题:电容器无法通过振动测试
    - 解决方案:根据IEC 60068-2-6标准重新进行测试,确保产品符合振动要求。必要时可以考虑使用更加坚固的设计版本。

    总结和推荐


    B43652系列电容器凭借其出色的性能、可靠性和多功能性,在车载充电器和其他高压应用中表现出色。该产品在各种严苛条件下都展现出优秀的性能,能够满足大多数应用需求。强烈推荐给需要高性能电容器的设计工程师和采购人员。如果您正在寻找一款高效、可靠的电容器解决方案,B43652系列将是您的理想选择。

B43652A5567M050参数

参数
电容值 560μF
额定电压 450V
容差 ±20%
ESR-等效串联电阻 190mΩ@ 100Hz
纹波电流 2.54A@ 100Hz
工作寿命 3000h@ 105°C
长*宽*高 30mm(长度)*52mm(高度)
安装方式 卡入式安装,按扣安装,通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

B43652A5567M050厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B43652A5567M050数据手册

厂牌 PDF简要描述 下载
TDK 铝电解电容 TDK B43652A5567M050 B43652A5567M050数据手册

B43652A5567M050封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 67.1208
10+ ¥ 61.5274
50+ ¥ 61.5274
100+ ¥ 60.4087
200+ ¥ 60.4087
320+ ¥ 60.4087
1600+ ¥ 60.4087
3200+ ¥ 60.4087
库存: 311
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 67.12
