B59985C0160A070

产品分类: PTC可复位保险丝
厂牌: TDK
产品描述: 600mA 20V 1A 300mA 4.6Ω 通孔安装 10mm(高度)
供应商型号: MCN-B59985C0160A070
供应商: 海外现货
标准整包数: 500

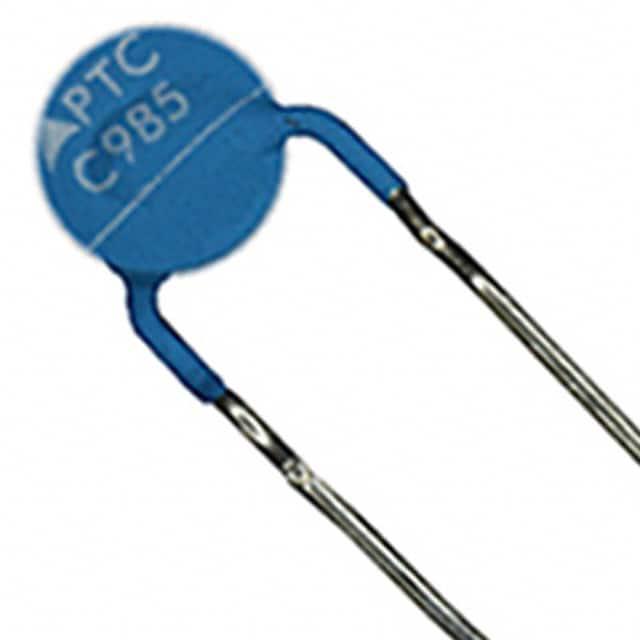

TDK PTC可复位保险丝 B59985C0160A070

B59985C0160A070概述

    PTC Thermistors for Overcurrent Protection

    1. 产品简介


    PTC(正温度系数)热敏电阻是用于过电流保护的重要组件。这些热敏电阻由涂覆的引线圆盘构成,额定电压为12V,适用于多种电子设备和系统中过电流及短路保护。主要型号系列为B5995,这些热敏电阻具有无铅端子,符合RoHS标准,并且可以通过IECQ认证。产品广泛应用于过电流保护、短路保护等领域。

    2. 技术参数


    | 规格 | 参数 |

    | 最大工作电压 (TA = 60 °C) | Vmax = 20 V DC 或 V AC |
    | 额定电压 | VR = 12 V DC 或 V AC |
    | 切换循环次数 | N = 100 |
    | 参考温度 (典型值) | Tref = 160 °C |
    | 额定电阻的容差 | ΔRR = ±25 % |
    | 工作温度范围 (V = 0) | Top = -40/+125 °C |
    | 工作温度范围 (V = Vmax) | Top = -40/+85 °C |

    3. 产品特点和优势


    PTC热敏电阻具备以下特点和优势:
    - 低电阻:可以处理高达1.5A的额定电流。
    - 高热稳定性:可以在广泛的温度范围内保持稳定。
    - UL、VDE和IECQ认证:证明其在电气安全方面的可靠性。
    - 环保:无铅端子和RoHS兼容,对环境友好。
    - 可定制:直径w ≤11.0 mm的热敏电阻还可以采用卷带包装,方便集成到自动装配流程中。

    4. 应用案例和使用建议


    PTC热敏电阻在工业自动化、汽车电子和通信系统中都有广泛应用。例如,在电力系统的过电流保护中,这些热敏电阻能够迅速响应并切断电路以防止损坏。在使用这些热敏电阻时,需要注意以下几点:
    - 正确安装:确保在安装过程中不损伤陶瓷表面,保持接触点清洁。
    - 适当冷却:在操作过程中,热敏电阻表面温度可能很高,因此需要确保周围组件有足够的散热空间。
    - 环境因素:避免在腐蚀性气体或液体环境中使用,以防损坏热敏电阻。

    5. 兼容性和支持


    PTC热敏电阻可以与各种标准电压和电流匹配,易于集成到现有的电子设备中。制造商提供了详细的技术支持文档,包括安装指南和常见问题解答,确保用户可以顺利使用产品。此外,它们还符合多项行业标准,如UL 1434、VDE和IECQ。

    6. 常见问题与解决方案


    - 问题:热敏电阻表面受到污染。
    解决方案:处理过程中避免接触表面,使用手套或适当的防尘措施。
    - 问题:热敏电阻安装不当。
    解决方案:确保接触点干净且压力适中,避免移动导致的损害。
    - 问题:在极端环境下性能不稳定。
    解决方案:选择适合工作温度范围的型号,并遵循正确的安装和使用指南。

    7. 总结和推荐


    PTC热敏电阻作为过电流保护的关键组件,具有出色的电气特性和高可靠性。其广泛的应用场景和多样化的型号选择使其在市场上具有很强的竞争力。我们强烈推荐这些热敏电阻用于需要过电流保护的各类电子设备,特别是在严苛的工作环境中。

B59985C0160A070参数

参数
最大跳断后电阻值 -
跳闸时间 -
最大电压 20V
保持电流 300mA
跳闸电流 600mA
冷电阻 4.6Ω
最大额定电流 1A
最小初始态电阻值 -
长*宽*高 10mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

B59985C0160A070厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B59985C0160A070数据手册

厂牌 PDF简要描述 下载
TDK PTC可复位保险丝 TDK B59985C0160A070 B59985C0160A070数据手册
