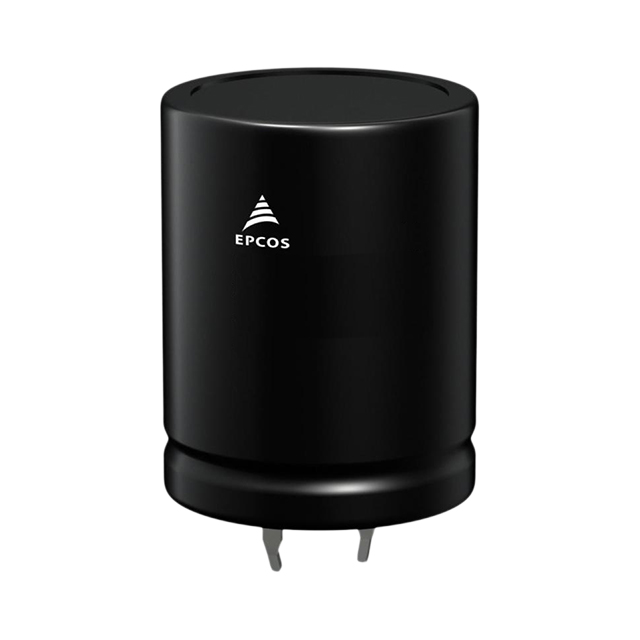

B43642A9827M000

产品分类: 铝电解电容
厂牌: TDK
产品描述: 820μF 400V ±20% 110mΩ@ 100Hz 3000h@ 105°C 3A@ 100Hz 插件,D35xL47mm 卡入式安装,按扣安装,通孔安装 35mm(长度)*47mm(高度)
供应商型号: B43642A9827M000-ND
供应商: Digi-Key
标准整包数: 1
TDK 铝电解电容 B43642A9827M000

B43642A9827M000概述


    产品简介


    铝电解电容器是一种常见的电子元件,广泛应用于频率转换器、太阳能逆变器、不间断电源、专业电源和医疗设备等领域。铝电解电容器具有高CV值(电容量与电压比)且体积小巧,能够承受高纹波电流。由于其出色的可靠性和优化的内部热阻设计,它们特别适合直径为30毫米和35毫米的产品。此外,所有绝缘版本的电容器均通过了IEC 60695-11-5标准下的针焰测试,确保在120秒内的火焰暴露条件下安全可靠。这些电容器还符合RoHS标准,环保友好。

    技术参数


    - 额定电压:200至450 VDC
    - 浪涌电压:
    - 对于VR ≤ 250 VDC,为1.15 × VR
    - 对于VR ≥ 400 VDC,为1.10 × VR
    - 标称电容:82至3300 μF
    - 电容公差:±20%
    - 损耗因子(tan δ):
    - 在20°C,120 Hz时,对于VR ≤ 250 VDC,tan δ ≤ 0.15
    - 在20°C,120 Hz时,对于VR ≥ 400 VDC,tan δ ≤ 0.20
    - 漏电流:在5分钟,20°C时
    - 自感(ESL):约20 nH
    - 使用寿命:
    - 额定条件:105°C,VR,IAC,R > 3000小时,C/C0变化≤20%,tan δ ≤ 初始规定限制的两倍,Ileak ≤ 初始规定限制
    - 耐压测试后要求:105°C,VR,2000小时,C/C0变化≤10%,tan δ ≤ 初始规定限制的1.3倍,Ileak ≤ 初始规定限制
    - 振动抵抗测试:根据IEC 60068-2-6,测试Fc:频率范围10 Hz至55 Hz,位移幅度0.35 mm,最大加速度5 g,持续时间3 × 2小时
    - 低温特性:最大阻抗比
    - 在100 Hz时,VR ≤ 250 V,Z -25°C / Z 20°C ≤ 4
    - 在100 Hz时,VR ≥ 400 V,Z -25°C / Z 20°C ≤ 3
    - 在100 Hz时,VR ≤ 250 V,Z -40°C / Z 20°C ≤ 7
    - 在100 Hz时,VR ≥ 400 V,Z -40°C / Z 20°C ≤ 10

    产品特点和优势


    - 高CV值:电容量与电压比极高,使电容器体积更小。
    - 高纹波电流能力:可以承受极高的纹波电流,适用于需要大电流的应用。
    - 高可靠性:通过严格的测试和质量控制,确保长时间稳定运行。
    - 优化内部热阻:直径为30毫米和35毫米的产品特别优化,提高了散热效率。
    - 通过针焰测试:所有绝缘版本的电容器都通过了IEC 60695-11-5标准的针焰测试,保障了产品在极端条件下的安全性。
    - 环保兼容性:符合RoHS标准,使用健康和环保的材料,减少对环境的影响。

    应用案例和使用建议


    应用案例
    - 频率转换器:利用其高纹波电流能力和高可靠性,在频率转换过程中提供稳定的储能和滤波功能。
    - 太阳能逆变器:用于太阳能系统中,储存并释放能量,保证系统的高效运行。
    - 不间断电源:在电源中断时,提供即时的能量储备,确保设备正常运行。
    使用建议
    - 安装位置:考虑到其优化的内部热阻,建议安装在通风良好的位置,以避免过热。
    - 散热措施:在高温环境下使用时,建议采用额外的散热措施,如散热片或风扇。
    - 电路布局:在设计电路时,确保电容器周围的线路尽可能短,以减少寄生电感和电阻。

    兼容性和支持


    - 兼容性:B43642系列电容器与多种电子设备和电路板兼容。其标准化的终端样式(6.3毫米标准终端、4.5毫米短终端和4.5毫米三终端)使得安装和连接变得简单方便。
    - 支持和维护:EPCOS提供详尽的技术文档和支持服务,包括在线“AlCap有用寿命计算工具”,帮助用户进行电容器寿命预测。此外,MDS(物料数据单)和MSDS(物料安全数据单)可从EPCOS网站获取,以便更好地了解电容器的特性和安全性。

    常见问题与解决方案


    - 问题1:电容器使用寿命较短。
    - 解决方案:确保电容器在额定电压和温度范围内工作,并采取适当的散热措施。
    - 问题2:电容器漏电流较大。
    - 解决方案:检查电路是否存在问题,必要时更换更高质量的电容器或优化电路设计。
    - 问题3:电容器在高频应用中表现不佳。
    - 解决方案:选择更高频率特性的电容器型号,或者在设计电路时考虑阻抗匹配。

    总结和推荐


    铝电解电容器B43642系列具有极高的CV值、高纹波电流能力和高可靠性,适用于各种严苛的工作环境。它们在频率转换器、太阳能逆变器、不间断电源和医疗设备等领域表现出色。凭借其环保兼容性和优化的内部热阻设计,这款电容器在市场上具有较强的竞争力。我们强烈推荐此款产品给需要高性能电容器的设计工程师和制造商。

B43642A9827M000参数

参数
电容值 820μF
额定电压 400V
容差 ±20%
ESR-等效串联电阻 110mΩ@ 100Hz
工作寿命 3000h@ 105°C
纹波电流 3A@ 100Hz
长*宽*高 35mm(长度)*47mm(高度)
通用封装 插件,D35xL47mm
安装方式 卡入式安装,按扣安装,通孔安装
零件状态 在售
包装方式 散装

B43642A9827M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B43642A9827M000数据手册

厂牌 PDF简要描述 下载
TDK 铝电解电容 TDK B43642A9827M000 B43642A9827M000数据手册

B43642A9827M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 16.4216 ¥ 137.4283
10+ $ 12.9532 ¥ 108.4021
60+ $ 11.4468 ¥ 95.7951
120+ $ 11.0391 ¥ 92.3833
540+ $ 10.7788 ¥ 90.2053
库存: 234
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 137.42
