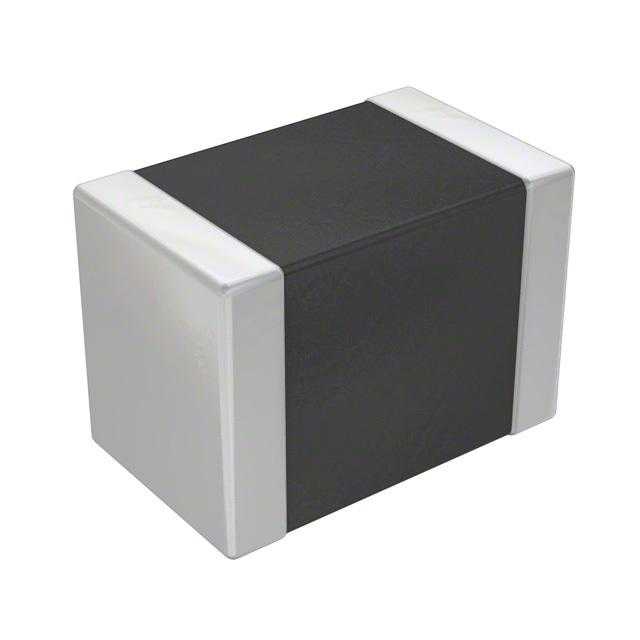

B72510E250K62

产品分类: 压敏电阻
厂牌: TDK
产品描述: 39V 80A 31V 25V 0805 黏合安装 1.4mm(高度)
供应商型号: AV-A-EPCB72510E250K62
供应商: Avnet
标准整包数: 3000
TDK 压敏电阻 B72510E250K62

B72510E250K62概述

    陶瓷瞬态电压抑制器(CTVS)——汽车E系列

    1. 产品简介


    产品类型:多层压敏电阻(MLVs),陶瓷瞬态电压抑制器(CTVS)
    主要功能:
    - 防护汽车应用中的瞬态过电压,如发动机管理、安全气囊、控制单元、电液制动系统、防抱死刹车系统(ABS)、电动助力转向系统(ESP)、天窗保护。
    - 高效吸收浪涌电流,提供高达30kV的静电放电(ESD)防护,符合IEC 61000-4-2标准。
    - 无温度降额至150°C。
    - 罗氏兼容,无铅设计,镍屏障适用于无铅焊接。
    应用领域:主要用于汽车电子系统的瞬态电压保护,如发动机管理系统、ABS/ESP控制系统、安全气囊系统、电液制动系统等。

    2. 技术参数


    - 最大交流有效值工作电压 (VRMS): 10到40V
    - 最大直流工作电压 (VDC): 12到56V
    - 最大浪涌电流 (8/20 µs): 2到1200A
    - 最大负载突变能量 (10次脉冲): 1到25J
    - 最大跳闸电压 (5分钟): 24.5到45V
    - 最大钳位电压 (Vclamp): 35到290V
    - 工作温度范围: -55/+150°C
    - 响应时间: <0.5ns

    3. 产品特点和优势


    - 可靠的静电放电(ESD)保护,符合IEC 61000-4-2标准。
    - 高能吸收能力。
    - 低漏电流。
    - 长期ESD稳定性。
    - 无温度降额至150°C。
    - RoHS兼容,无铅设计。
    - 尼克尔屏障适合无铅焊接。
    - 通过AEC-Q200认证。
    - PSpice仿真模型可用。

    4. 应用案例和使用建议


    应用案例:
    - 负载突变保护:在汽车负载突变情况下,CTVS可以迅速反应并保护关键电路。
    - 启动保护:CTVS能够在汽车启动过程中提供有效的电压保护,避免因电压波动导致的损坏。
    使用建议:
    - 在选择CTVS型号时,根据具体的应用需求选择合适的额定电压(VRMS)和浪涌电流容量(Isurge)。
    - 确保在焊接过程中使用无铅焊料,以保证产品质量。
    - 在设计电路时,考虑到CTVS的封装尺寸,合理布局,确保足够的散热空间。

    5. 兼容性和支持


    - 与多种汽车电子系统兼容,适用于各种不同工作电压和电流要求的应用。
    - 厂商提供详尽的技术支持,包括产品选型指南、应用说明及技术支持热线。

    6. 常见问题与解决方案


    问题1:如何确定合适的CTVS型号?
    - 解决方案:根据具体的应用环境和电压要求,参考产品技术手册中的技术参数表进行选型。
    问题2:如何处理焊接过程中的质量问题?
    - 解决方案:严格按照焊接指导书操作,使用无铅焊料,并确保良好的焊接温度曲线,以避免虚焊和焊接不良等问题。

    7. 总结和推荐


    总结:EPCOS的CTVS(多层压敏电阻)在汽车电子应用中表现出色,具备可靠的ESD保护、高效的能量吸收能力和良好的长期稳定性。它非常适合用于汽车电子系统中,尤其是那些需要严格防护瞬态过电压的关键组件。
    推荐:强烈推荐在需要高性能瞬态电压保护的汽车电子产品中使用EPCOS的CTVS。由于其出色的性能和可靠性,该产品不仅适用于现有应用,还可以作为未来新设计的基础。

B72510E250K62参数

参数
压敏电压 39V
最大交流电压 25V
最大直流电压 31V
能量 -
电路数 -
最大压敏电压 -
不同频率时的电容 -
浪涌电流 80A
最小压敏电压 -
长*宽*高 1.4mm(高度)
通用封装 0805
安装方式 黏合安装
应用等级 汽车级
包装方式 卷带包装

B72510E250K62厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B72510E250K62数据手册

厂牌 PDF简要描述 下载
TDK 压敏电阻 TDK B72510E250K62 B72510E250K62数据手册

B72510E250K62封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6000+ $ 0.0467 ¥ 0.4131
18000+ $ 0.0463 ¥ 0.4095
库存: 60000
起订量: 6000 增量: 3000
交货地:
最小起订量为:6000
合计: ¥ 2478.6
