B72530E0250K062

产品分类: 压敏电阻
厂牌: TDK
产品描述: 39V 300A 1 35.1V 429V 31V 25V 1.7J 1.5nF@1kHz 1210 贴片安装 3.2mm*2.5mm*1.7mm
供应商型号: 31M-B72530E0250K062
供应商: 云汉优选
标准整包数: 5

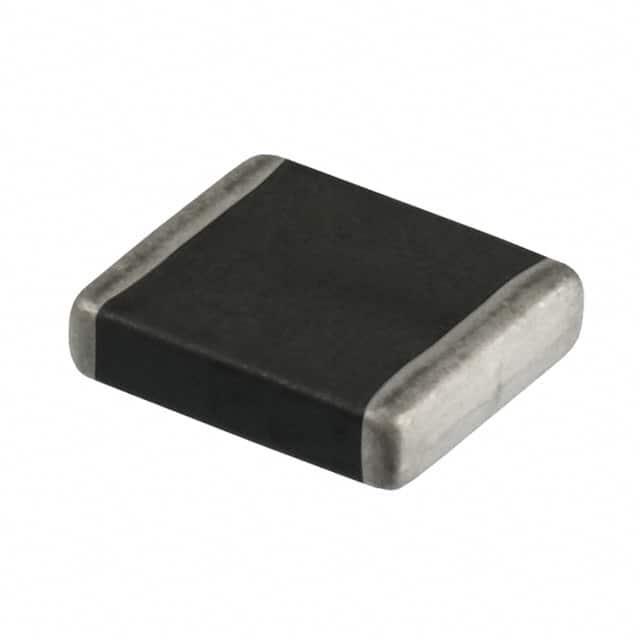

TDK 压敏电阻 B72530E0250K062

B72530E0250K062概述

    陶瓷瞬态电压抑制器(TVS)与多层压敏电阻(MLVs)

    产品简介


    陶瓷瞬态电压抑制器(TVS)与多层压敏电阻(MLVs),适用于汽车领域的E系列,主要用于负载突波(load-dump)保护、启动保护及电快速瞬变脉冲群(ESD)保护。该系列包括单片型和阵列型产品,适用于汽车发动机管理系统、气囊系统、控制单元、电液制动系统、防抱死制动系统(ABS)、车身稳定控制系统(ESP)、全景天窗等多种汽车应用场合。

    技术参数


    - 单片型规格
    - 尺寸:0402、0603、0805、1206、1210、1812、2220
    - 最大交流工作电压(VRMS):14 V 至 40 V
    - 最大直流工作电压(VDC):12 V 至 56 V
    - 最大浪涌电流(8/20µs):2 A 至 1200 A
    - 最大负载突波能量(10 脉冲):1 J 至 25 J
    - 最大瞬时启动电压(5 分钟):24.5 V 至 45 V
    - 最大钳位电压(Vclamp,max):35 V 至 290 V
    - 阵列型规格
    - 尺寸:0508
    - 最大交流工作电压(VRMS):10 V
    - 内部电容值:10 pF 至 100 pF
    - 电容偏差:< 3%
    - 最大相对电容变化:< 0.1%/K

    产品特点和优势


    1. 高可靠性 ESD 保护:根据 IEC 61000-4-2 标准,达到 Level 4(接触 8 kV、空气 15 kV)。
    2. 高能吸收能力:可吸收大电流冲击。
    3. 低漏电流:确保长时间使用后的稳定性。
    4. 无温度降额:最高耐温可达 150°C。
    5. 环保材料:符合 RoHS 标准,无铅。
    6. 镍屏障端子:适合无铅焊接。
    7. 温度补偿:在高达 150°C 的工作温度下保持稳定。

    应用案例和使用建议


    - 发动机管理系统:用于电控单元中的 ESD 和 EMI 过滤,保障系统正常运行。
    - 电液制动系统:通过负载突波保护和瞬态过电压保护,增强系统安全性和可靠性。
    - 车身稳定控制系统(ESP):为传感器信号提供双向保护,防止电磁干扰。
    - 建议使用:为提高系统的抗干扰能力和可靠性,建议结合其他 ESD/EMI 滤波元件一起使用,如铁氧体磁珠和电容滤波器。

    兼容性和支持


    该产品与现有汽车电子系统兼容,且提供了多种封装形式,如 0402、0603 等,方便不同尺寸的需求。供应商还提供了详细的焊锡指导和 PSpice 仿真模型,以支持设计验证和测试。

    常见问题与解决方案


    - 问题:工作温度过高导致性能下降。
    - 解决方案:使用耐高温型号(如 HT 版本),确保在高温环境下仍能正常工作。

    - 问题:漏电流过高。
    - 解决方案:选择低漏电流型号(如 LC 版本),并注意散热设计,以减少漏电流的影响。

    总结和推荐


    总结来说,EPCOS 的陶瓷瞬态电压抑制器和多层压敏电阻产品以其可靠的 ESD 保护、高能吸收能力和无温度降额等特点,在汽车电子领域具有显著优势。这些产品特别适用于发动机管理、气囊系统和电液制动等关键应用。我们强烈推荐使用这些高性能的保护器件,以确保您的汽车电子系统安全可靠。

B72530E0250K062参数

参数
压敏电压 39V
最大压敏电压 429V
浪涌电流 300A
最小压敏电压 35.1V
最大交流电压 25V
最大直流电压 31V
能量 1.7J
不同频率时的电容 1.5nF@1kHz
电路数 1
长*宽*高 3.2mm*2.5mm*1.7mm
通用封装 1210
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

B72530E0250K062厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B72530E0250K062数据手册

厂牌 PDF简要描述 下载
TDK 压敏电阻 TDK B72530E0250K062 B72530E0250K062数据手册

B72530E0250K062封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.677
50+ ¥ 1.3783
150+ ¥ 1.1914
500+ ¥ 1.0651
1000+ ¥ 0.9629
2000+ ¥ 0.8538
库存: 983
起订量: 5 增量: 2000
交货地:
最小起订量为:5
合计: ¥ 8.38
