B32923C3105M000

产品分类: 安规电容
厂牌: TDK
产品描述: 1μF ±20% 630V,305V(AC) 通孔安装 26.5mm*11mm*20.5mm
供应商型号: UA-B32923C3105M000
供应商: 海外现货
标准整包数: 1

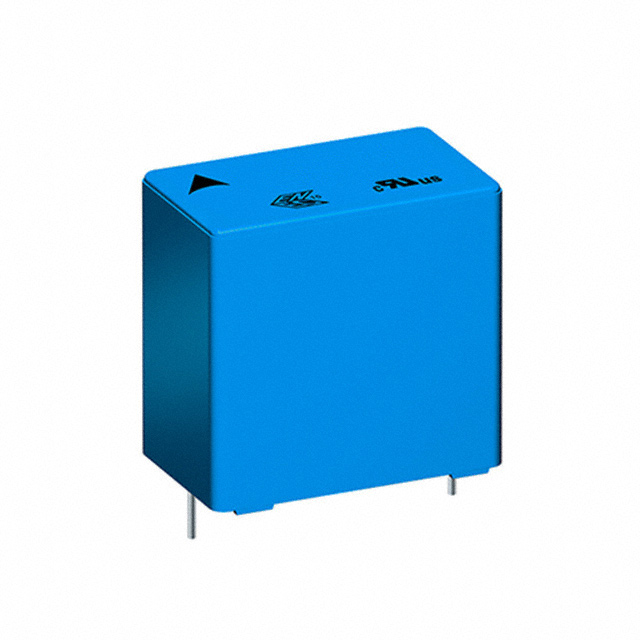

TDK 安规电容 B32923C3105M000

B32923C3105M000概述

    Film Capacitors Overview: EMI Suppression Capacitors (MKP)

    1. 产品简介


    Film Capacitors 是一种常用的电子元器件,主要用于电磁干扰(EMI)抑制。特别是 EMI Suppression Capacitors (MKP) 系列,如 B32921C/D 到 B32928C/D 型号,被广泛应用于电源线上的 X2 类干扰抑制。这类电容器具有非常小的尺寸、自愈功能和 RoHS 兼容性,适合多种恶劣环境条件下的应用。

    2. 技术参数


    - 最大操作温度: 110°C
    - 气候类别 (IEC 60068-1):
    - 40/105/56 (ENEC10)
    - 40/110/56 (ENEC15)
    - 介电材料: 聚丙烯 (MKP)
    - 封装材料: 塑料外壳 (UL 94 V-0),环氧树脂密封 (UL 94 V-0)
    - 测试电压:
    - C ≤ 10 μF: 2121 V, 2 s
    - C > 10 μF: 1312 V, 2 s
    - 额定电压 (IEC 60384-14): 305 V (50/60 Hz)
    - 最大连续直流电压: 630 V
    - 最大连续交流电压: 310 V (50/60 Hz)
    - 频率特性:
    - 额定值: 1 kHz 下的损耗因子 ≤ 1.0 x 10^-3
    - 100 kHz 下的损耗因子 ≤ 5.0 x 10^-3

    3. 产品特点和优势


    - 极小的尺寸: 适用于空间受限的设计
    - 自愈功能: 自动修复缺陷区域,提高长期可靠性
    - RoHS 兼容性: 环保,符合欧盟 RoHS 指令
    - 可定制终端: 可提供不同长度的焊线
    - 多种认证: 包括 EN 60384-14, IEC 60384-14, UL 1414, UL 1283 和 CSA C22.2 No. 1/No. 8

    4. 应用案例和使用建议


    - 典型应用场景: 用于电源计量仪表、白色家电及家用电器的控制单元、传感器应用等
    - 电路图示例: 标准 X2 电容器通常并联于电源线上,以减少电网上的电磁干扰
    - 使用建议:
    - 确保电路中电容器的额定值满足所需稳定性要求
    - 高脉冲负载能力确保电路的可靠运行
    - 严格遵循厂家提供的焊接指南,避免过热损坏电容器

    5. 兼容性和支持


    - 兼容性: 该型号电容器与其他电子元件或设备有良好的兼容性
    - 支持: 厂商提供了详细的焊接和安装指南,确保正确的使用方法

    6. 常见问题与解决方案


    - 问题: 电容器在焊接过程中损坏
    - 解决办法: 严格按照焊接指南进行操作,避免长时间高温暴露
    - 问题: 电容器无法通过标准测试
    - 解决办法: 检查电容器的接线和封装,确保没有物理损伤或错误连接

    7. 总结和推荐


    B32921C/D ... B32928C/D 型号电容器 具有卓越的性能和广泛的适用范围,特别适合于需要高可靠性、小尺寸和抗电磁干扰的应用场合。强烈推荐在需要严格电磁兼容性的设计中使用这些电容器。通过仔细遵循使用说明和焊接指南,可以确保电容器的长期稳定性和可靠性。

B32923C3105M000参数

参数
电容值 1μF
容差 ±20%
额定电压 630V,305V(AC)
长*宽*高 26.5mm*11mm*20.5mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

B32923C3105M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32923C3105M000数据手册

厂牌 PDF简要描述 下载
TDK 安规电容 TDK B32923C3105M000 B32923C3105M000数据手册

B32923C3105M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.2538 ¥ 2.1264
648+ $ 0.2538 ¥ 2.1264
1563+ $ 0.25 ¥ 2.095
3533+ $ 0.2425 ¥ 2.0322
库存: 77177
起订量: 493 增量: 510
交货地:
最小起订量为:1
合计: ¥ 2.12
