B41458B7100M003

产品分类: 铝电解电容
厂牌: TDK
产品描述: 100mF 40V ±20% 8.2mΩ@ 100Hz 12000h@ 85°C 19A@ 100Hz 插件 底座安装,螺纹安装 106.7mm(高度)
供应商型号: B41458B7100M003-ND
供应商: Digi-Key
标准整包数: 50

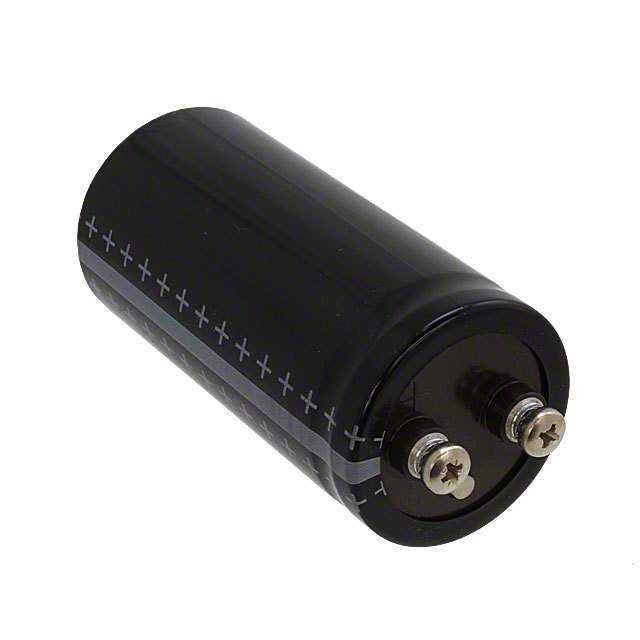

TDK 铝电解电容 B41458B7100M003

B41458B7100M003概述

    铝电解电容器:B41456 和 B41458 技术手册

    产品简介


    铝电解电容器是广泛应用于工业电子设备中的基本元件,特别是在开关电源等专业设备中。这些电容器通过螺纹端子连接,具备多种型号和规格,以满足不同的设计需求。它们的主要功能包括提供高纹波电流能力、紧凑设计和长使用寿命。

    技术参数


    以下是 B41456 和 B41458 型号电容器的关键技术参数:
    | 参数 | 规格范围 |

    | 额定电压 VR | 16 ... 100 V DC |
    | 最大浪涌电压 VS | 1.15  VR |
    | 额定电容 CR | 10000 ... 680000 μF |
    | 电容容差 | ±20% |
    | 泄漏电流 Ileak | ≤ 初始限值 |
    | 自感 ESL | 约 20 nH (低自感设计:约 13 nH) |
    | 额定纹波电流 IAC,R | 参见图表 |

    产品特点和优势


    1. 高纹波电流能力:允许在高频条件下长时间稳定工作。
    2. 紧凑设计:适合空间受限的应用场合。
    3. 高可靠性:所有焊接部分确保电气接触的可靠性。
    4. 长使用寿命:在额定条件下的预期使用寿命可达数万小时。
    5. 环保材料:符合 RoHS 标准。

    应用案例和使用建议


    应用场景:这些电容器适用于工业电子设备和开关电源,尤其是在高可靠性和高性能要求的应用环境中。例如,在电信设备、医疗设备和工业控制系统中。
    使用建议:
    - 安装方向:避免端子朝下安装。
    - 紧固力矩:不要超过规定的最大紧固力矩(M5: 2.5 Nm,M6: 4.0 Nm)。
    - 安装位置:避免在焊点处直接拾起电路板。

    兼容性和支持


    B41456 和 B41458 型号电容器可与其他标准组件兼容。制造商提供了详细的安装指南和配件列表,确保用户的组装过程顺利进行。此外,制造商还提供了全面的技术支持和售后保障。

    常见问题与解决方案


    1. 泄漏电流过高
    - 解决方法:检查安装和接线是否正确,必要时更换电容器。
    2. 内部损坏
    - 解决方法:确保安装过程中不施加过大的力,尤其是对引脚的处理要特别小心。

    总结和推荐


    B41456 和 B41458 型号电容器凭借其高纹波电流能力、紧凑设计和长寿命,成为工业电子应用中的理想选择。由于其卓越的性能和可靠性,强烈推荐在需要高可靠性和高性能的场景中使用。同时,厂商提供的全方位支持和服务也为用户提供了极大的便利。

B41458B7100M003参数

参数
电容值 100mF
额定电压 40V
容差 ±20%
ESR-等效串联电阻 8.2mΩ@ 100Hz
纹波电流 19A@ 100Hz
工作寿命 12000h@ 85°C
长*宽*高 106.7mm(高度)
通用封装 插件
安装方式 底座安装,螺纹安装
零件状态 在售

B41458B7100M003厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B41458B7100M003数据手册

厂牌 PDF简要描述 下载
TDK 铝电解电容 TDK B41458B7100M003 B41458B7100M003数据手册

B41458B7100M003封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 49.3197 ¥ 412.7443
库存: 0
起订量: 50 增量: 1
交货地:
最小起订量为:50
合计: ¥ 0
直接购买
加入购物车
