B41456B8689M000

产品分类: 铝电解电容
厂牌: TDK
产品描述: 68mF 63V ±20% 5mΩ@ 100Hz 12000h@ 85°C 20A@ 100Hz 底座安装,螺纹安装 76.9mm*105.7mm*105.7mm
供应商型号: 495-4226-ND
供应商: Digi-Key
标准整包数: 1

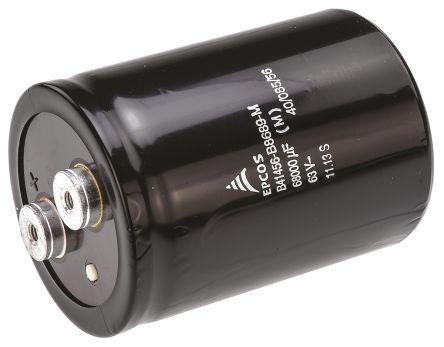

TDK 铝电解电容 B41456B8689M000

B41456B8689M000概述

    # 铝电解电容器 B41456/B41458 技术手册

    产品简介


    基本介绍
    铝电解电容器 B41456/B41458 是一款适用于工业电子设备的高可靠性和长寿命的电容器,尤其适合开关电源中的专业设备。这些电容器具有螺纹终端(screw terminals),便于安装和连接。
    主要功能
    - 高纹波电流能力:能够承受高频率下的电流波动,确保系统稳定运行。
    - 紧凑设计:在有限的空间内提供大容量的存储能力。
    - 可靠性高:全焊接结构确保了可靠的电气接触,延长使用寿命。
    - 低自感设计:通过特殊设计减少电感,进一步提高稳定性。
    应用领域
    - 通用工业电子:广泛应用于各种工业电子产品中。
    - 开关电源:特别是用于专业设备的开关电源,如UPS系统、通信设备等。

    技术参数


    主要技术规格
    | 参数 | 规格 |

    | 额定电压 | 16...100 V DC |
    | 额定容量 | 10000...680000 μF |
    | 容量公差 | ±20% |
    | 泄漏电流 | (20°C, 5分钟) ≤ 初始规格 |
    | 自感 | 约20 nH(低自感设计约13 nH) |
    工作条件
    - 温度范围:-40°C ~ +85°C
    - 使用寿命:在85°C环境下,使用额定电压、额定电流时可达12000小时;在40°C环境下可超过200000小时。
    震动测试
    符合IEC 60068-2-6标准,测试Fc条件下:频率范围10...55 Hz,位移幅度0.75 mm,最大加速度10 g,持续时间3×2小时。

    产品特点和优势


    独特功能
    - 低自感设计:降低高频噪声的影响,提高系统整体稳定性。
    - 全焊接结构:提供更加可靠且持久的电气接触。
    - 兼容不同冷却条件:即使在没有外部冷却的情况下也能稳定工作,但在有强制冷却的环境中表现更佳。
    市场竞争力
    B41456/B41458系列电容器不仅在高可靠性方面表现出色,而且具有较高的性价比,特别适合需要长时间稳定工作的工业应用场合。

    应用案例和使用建议


    实际应用场景
    - 工业电源:广泛应用于各种工业电源,尤其是在电力转换过程中需要处理大量纹波电流的应用中。
    - 电信设备:例如服务器和路由器中的电源模块。
    使用建议
    - 确保安装时使用适当的螺纹和垫圈,防止松动和接触不良。
    - 在需要高散热需求的环境中,考虑使用带散热片的设计版本以提高热管理效果。

    兼容性和支持


    兼容性
    - 支持螺纹UNF连接,可根据客户需求定制。
    厂商支持
    TDK Electronics AG提供了详尽的技术文档和客户支持服务,帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    常见问题
    1. 电容器温度过高
    2. 安装过程中的接触不良
    解决方案
    1. 增加散热措施:如使用散热片或空气冷却装置。
    2. 检查安装是否正确:确认所有连接处均使用正确的螺纹和垫圈,并按照说明书的要求进行安装。

    总结和推荐


    综合评估
    B41456/B41458系列电容器以其高可靠性、紧凑设计和长寿命成为工业电子领域的理想选择。特别是在需要处理高纹波电流的场景下,它们的表现尤为突出。
    推荐结论
    鉴于其出色的性能和广泛应用前景,强烈推荐B41456/B41458系列电容器在需要高可靠性和稳定性的工业电子项目中使用。

B41456B8689M000参数

参数
电容值 68mF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 5mΩ@ 100Hz
纹波电流 20A@ 100Hz
工作寿命 12000h@ 85°C
长*宽*高 76.9mm*105.7mm*105.7mm
安装方式 底座安装,螺纹安装
应用等级 通用级
零件状态 在售
包装方式 散装

B41456B8689M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B41456B8689M000数据手册

厂牌 PDF简要描述 下载
TDK 铝电解电容 TDK B41456B8689M000 B41456B8689M000数据手册

B41456B8689M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
