B43821A5476M000

产品分类: 铝电解电容
厂牌: TDK
产品描述: 47μF 450V ±20% 7.1Ω@ 120Hz 3000h@ 85°C 265mA@ 120Hz 通孔安装 18mm*31.5mm*33.5mm
供应商型号: 495-6097-ND
供应商: Digi-Key
标准整包数: 1

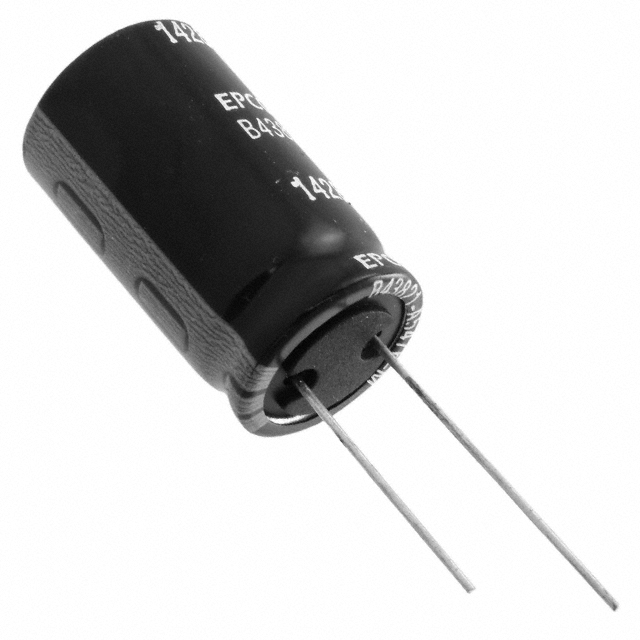

TDK 铝电解电容 B43821A5476M000

B43821A5476M000概述

    铝电解电容器:单端铝电解电容器

    产品简介


    单端铝电解电容器(型号B41821和B43821)是专为广泛的应用设计的一系列电容器。它们以其紧凑的尺寸和卓越的电气特性著称,适用于娱乐行业和专业半专业领域的通用用途。这些电容器被广泛用于滤波、耦合和脉冲电路中。

    技术参数


    以下是从技术手册中提取的主要技术参数:
    - 额定电压 (VR):
    - B41821: 6.3至100 V DC
    - B43821: 160至450 V DC
    - 浪涌电压 (VS):
    - B41821: 1.15 x VR
    - B43821: 1.1 x VR
    - 额定电容 (CR):
    - B41821: 0.1至10000 µF
    - B43821: 0.47至560 µF
    - 损耗角正切 (tan δ) (最大值):
    - 20°C, 120 Hz, VR=6.3 V时,tan δ为0.28;VR=100 V时,tan δ为0.10
    - 泄漏电流 (Ileak):
    - 20°C, 5分钟:Ileak ≤ 0.01 × CR (µF) + 3 µA
    - 直流耐压测试:
    - 85°C, VR: 2000小时
    - 振动试验:
    - 符合IEC 60068-2-6标准
    - 气候类别:
    - 符合IEC 60068-1标准
    - 使用寿命:
    - 85°C, VR: IAC,R > 2000小时;40°C, VR: 1.3 x IAC,R > 100000小时
    - 规格:
    - 变化率:∆C/C ≤ ±45% 初始值;tan δ ≤ 3倍初始值;Ileak ≤ 初始值
    - 电容变化率:∆C/C ≤ ±30% 初始值;tan δ ≤ 2倍初始值;Ileak ≤ 初始值

    产品特点和优势


    1. 紧凑尺寸:这些电容器采用了高CV产品设计,非常适合空间受限的应用。
    2. 卓越的电气特性:高耐压、低损耗角正切、长寿命,适合多种工业应用。
    3. 安全设计:采用防爆安全通风口,确保使用安全。
    4. 多样化封装:提供了多种引脚配置和包装方式,便于不同需求的应用。

    应用案例和使用建议


    这些电容器广泛应用于音频设备、电视、游戏机、汽车音响系统等领域。例如,在电源滤波器中,B41821和B43821能够提供出色的频率响应和稳定性。在扬声器的耦合电路中,这些电容器能有效地传输信号而不会显著降低音质。使用建议包括:
    - 在高温环境下,选择较高耐压等级的产品以提高可靠性。
    - 在高振动环境中,采用带安全通风口的设计,确保在极端条件下的稳定运行。
    - 考虑使用带有J型引脚的产品,以提高组装效率和可靠性。

    兼容性和支持


    这些电容器可以与大多数标准电子设备兼容。制造商提供了详细的技术支持文档和售后服务,以帮助客户解决任何使用过程中遇到的问题。此外,厂商还提供了广泛的库存和配送服务,确保及时交付和高效支持。

    常见问题与解决方案


    根据技术手册,常见的问题及其解决方法如下:
    1. 安装时出现偏斜:
    - 解决方法:确保使用正确的引脚配置,并在安装前检查是否有物理损伤。

    2. 温度过高导致损坏:
    - 解决方法:选择更高耐温等级的产品,并采取散热措施,如增加散热片或风扇。

    3. 高频振荡导致不稳定:
    - 解决方法:使用具有低损耗角正切和高频性能优异的产品,如B43821系列。

    总结和推荐


    总体而言,B41821和B43821单端铝电解电容器凭借其紧凑的尺寸、卓越的电气特性和良好的可靠性,在众多应用中表现出色。无论是对于娱乐行业的通用需求还是专业音频和视频设备,这些电容器都是理想的选择。我们强烈推荐使用这些电容器,特别是在需要高可靠性和良好性能的场合。
    请注意,本文档引用的所有数据均来自所提供的技术手册。希望这些信息对您有所帮助。

B43821A5476M000参数

参数
电容值 47μF
额定电压 450V
容差 ±20%
ESR-等效串联电阻 7.1Ω@ 120Hz
纹波电流 265mA@ 120Hz
工作寿命 3000h@ 85°C
长*宽*高 18mm*31.5mm*33.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

B43821A5476M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B43821A5476M000数据手册

厂牌 PDF简要描述 下载
TDK 铝电解电容 TDK B43821A5476M000 B43821A5476M000数据手册

B43821A5476M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
