B57371V2682J060

产品分类: NTC热敏电阻
厂牌: TDK
产品描述: 6.8KΩ ±5% 180mW ±3% 4455K 4386K 4480K 0603 贴片安装 1.6mm(长度)
供应商型号: B57371V2682J060-ND
供应商: Digi-Key
标准整包数: 1

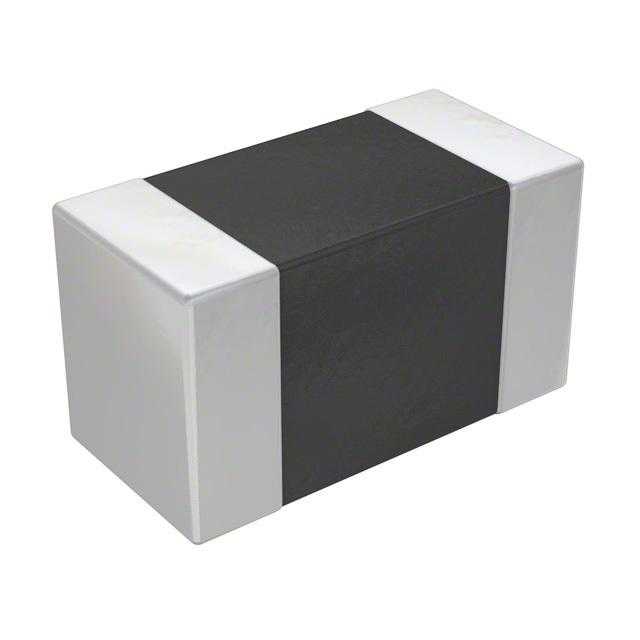

TDK NTC热敏电阻 B57371V2682J060

B57371V2682J060概述

    高品质电子元器件技术手册解读:EPCOS B573V2 SMD NTC热敏电阻

    1. 产品简介


    EPCOS B573V2 是一款面向温度测量和补偿领域的表面贴装(SMD)负温度系数热敏电阻(NTC)。其采用0603(1608)封装尺寸,具有高性能的多层结构设计及镍阻挡端接技术,广泛适用于消费电子、通信设备及工业控制等领域。该系列热敏电阻通过了严格的测试认证,能够满足高温环境下的长期稳定性和可靠性需求。
    - 产品类型: SMD NTC热敏电阻
    - 主要功能: 温度测量与补偿
    - 应用领域: 消费电子、通信设备、工业自动化、医疗设备、汽车电子等

    2. 技术参数


    以下是B573V2系列的主要技术参数,便于直观了解其性能指标:
    | 参数名称 | 规格 |

    | 工作温度范围 | -55°C 至 125°C |
    | 最大功率 | 180 mW(25°C时) |
    | 阻值公差 | ±1%,±3%,±5% |
    | 额定温度 | 25°C |
    | 耗散系数(PCB上) | ≈3 mW/K |
    | 热时间常数(PCB上) | ≈4秒 |
    | 热容量 | ≈12 mJ/K |
    | 尺寸 | 0.6 x 0.3 mm(0603封装) |
    | 质量 | ≈6毫克 |
    此外,其温度系数α为±1%/K至±7.9%/K,具体取决于型号及温度范围。同时提供多种阻值选项(如1kΩ、10kΩ、100kΩ),并可定制阻值公差和B值(25°C时基准阻值对应温度点间的热敏指数)。

    3. 产品特点和优势


    1. 高性能材料: 多层结构设计结合镍阻挡端接技术,具备卓越的耐久性和抗氧化性能。
    2. 宽广的工作温度范围: 支持-55°C至125°C的工作温度区间,适合各种极端条件。
    3. 高可靠性: 经过IEC 60068认证,在存储、焊接、快速温变测试中均表现出色(漂移<2%)。
    4. 灵活定制化: 提供多样化的阻值选择与公差选项,适配不同应用场景。
    5. 环境友好: 满足无铅焊接标准(UL认证E69802),符合环保要求。

    4. 应用案例和使用建议


    应用案例:
    - 温度传感器: 在工业设备中用于监控温度变化以触发保护机制。
    - 热补偿电路: 常见于通信模块,平衡电路温度分布以提高信号稳定性。
    - 家电应用: 如冰箱、空调、热水器中的温度检测模块。
    使用建议:
    - 选择合适的阻值和公差确保精确测量。
    - 确保焊接过程中采用非活性树脂型助焊剂,并避免快速冷却。
    - 避免机械应力和化学污染对热敏电阻造成影响。

    5. 兼容性和支持


    B573V2系列产品支持主流SMT焊接工艺,包括波峰焊和回流焊,并兼容0603封装标准。厂商提供长达12个月的存储期限(镍屏障终端),以及6个月(银钯终端)的使用有效期。同时,技术支持团队可提供详细的文档和技术指导,助力客户快速完成产品集成。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后电阻异常波动 | 确保预热阶段均匀升温,延长焊接周期 |
    | 长期使用中稳定性下降 | 定期校准,调整周围环境温度 |
    | 表面损坏导致性能下降 | 使用手套操作,避免直接触碰端子 |

    7. 总结和推荐



    总结

    :
    EPCOS B573V2系列SMD NTC热敏电阻凭借其高性能、可靠性和灵活性,成为温度测量与补偿领域的理想选择。其在严苛环境下展现出的稳定性和耐用性使其在市场上脱颖而出。
    推荐:
    对于需要精准温度控制且对环境适应性强的应用场景,强烈推荐选用此系列产品。厂商完善的售后支持和灵活的定制化服务也为产品增加了附加价值。如果您正在寻找一款兼具成本效益和高品质的热敏电阻,B573V2将是您的最佳选择之一。

    以上内容基于EPCOS B573V2系列的技术手册编写而成,旨在为用户提供全面的产品解析与实用指南。

B57371V2682J060参数

参数
25℃时的电阻值 6.8KΩ
精度 ±5%
额定功率 180mW
B25/85 4455K
B25/100 4480K
B25/75 -
B25/50 4386K
B值容差 ±3%
B0/50 -
长*宽*高 1.6mm(长度)
通用封装 0603
安装方式 贴片安装
零件状态 在售

B57371V2682J060厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B57371V2682J060数据手册

厂牌 PDF简要描述 下载
TDK NTC热敏电阻 TDK B57371V2682J060 B57371V2682J060数据手册

B57371V2682J060封装设计

查看详情并下载
Symbol
Footprint
3D Model
