B32676G6146K000

产品分类: 薄膜电容
厂牌: TDK
产品描述: 14μF ±10% 聚丙烯,金属化 630V 3.7mΩ 通孔安装 42mm*30mm*45mm
供应商型号: 495-3017-ND
供应商: Digi-Key
标准整包数: 1

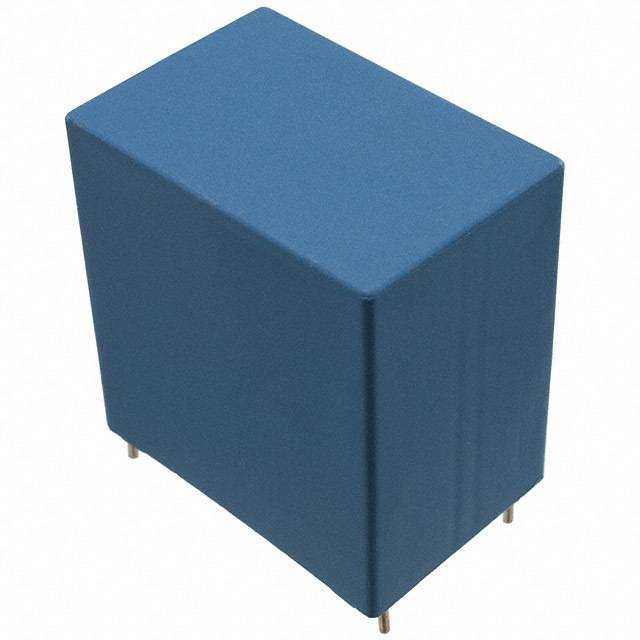

TDK 薄膜电容 B32676G6146K000

B32676G6146K000概述

    # B32674–B32678 MKP DC Link High Power Series Metallized Polypropylene Film Capacitors

    产品简介


    基本介绍
    B32674–B32678 系列是德国 EPCOS(现为 TDK 集团公司的一部分)开发的一款高性能金属化聚丙烯薄膜电容器。其设计主要用于工业级高频应用,包括频率转换器、高端工业电源、太阳能逆变器等场合。产品以其高容值密度、优异的自愈性能、长寿命及高可靠性著称。
    主要功能
    - 高CV值:支持高达270μF的电容值,体积紧凑。
    - 高电流承载能力:低损耗特性适合高频电路。
    - 优良的耐压性:过电压保护能力卓越。

    应用领域
    - 工业高频设备
    - 太阳能逆变器
    - 电力传输系统
    - 高端电源管理设备

    技术参数


    以下是产品系列的主要技术参数:
    | 参数 | 规格 |

    | 额定电压 (VR) | 300V至1050V直流 |
    | 额定电容范围 (CR) | 0.47μF 至 270μF |
    | 最大工作温度 (Top,max)| +105°C |
    | 绝缘电阻 (Rins) | τ > 10000秒(相对湿度≤65%) |
    | 连续工作电压(Vop) | 450V至1050V @ 85°C |
    | 自愈性能 | 优秀 |
    极限参数
    - 冲击处理能力:最大可承受峰值电流(V/μs)
    - 偏置湿度测试:在40°C、93%RH条件下运行1000小时后,电容变化量小于5%。

    产品特点和优势


    独特功能
    1. 高CV值和紧凑设计:支持高达270μF的电容值,同时保持较小的尺寸。
    2. 优越的自愈性能:有效减少局部击穿带来的长期影响。
    3. 良好的热稳定性:能够在较宽的温度范围内保持稳定的性能。
    市场竞争力
    - 长寿命:在额定条件下,服务寿命可达20万小时。
    - 高可靠性:符合AEC-Q200D标准,适合严苛的工业环境。

    应用案例和使用建议


    典型应用场景
    - 频率转换器:利用其低损耗和高电流承载能力实现高效的能量转换。
    - 太阳能逆变器:提供稳定的直流链路储能,确保能源转换效率。
    使用建议
    1. 安装方向:推荐水平安装以提升散热效果。
    2. 散热管理:建议配合外部散热片或风扇使用,特别是在高功率应用中。
    3. 匹配检查:确保输入电压和工作温度范围与产品规格一致。

    兼容性和支持


    兼容性
    - 该系列产品与大多数工业控制设备兼容,支持多种连接方式。
    支持和服务
    - 提供详细的用户手册和技术支持文档。
    - 支持定制化解决方案,满足特殊需求。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 温度过高导致性能下降 | 检查散热装置是否正常工作,必要时增加风扇或散热片。 |
    | 容量波动超出预期 | 确保安装符合规范,避免机械应力影响。 |
    | 接触不良或信号中断 | 检查接线连接是否牢固,清洁焊点。 |

    总结和推荐


    综合评估
    B32674–B32678系列电容器凭借其高可靠性、优异的性能和广泛的适用性,在工业电子领域具有显著优势。无论是作为主储能元件还是滤波组件,都能发挥出色的表现。
    推荐结论
    强烈推荐给需要高效、稳定电容解决方案的工业用户。尤其适用于太阳能发电系统、高功率电机驱动和不间断电源(UPS)等应用场景。

    以上是对B32674–B32678系列电容器的技术分析和全面评估,希望能为您的选型决策提供参考!

B32676G6146K000参数

参数
电容值 14μF
容差 ±10%
介电材料 聚丙烯,金属化
额定电压-AC -
额定电压-DC 630V
ESR-等效串联电阻 3.7mΩ
长*宽*高 42mm*30mm*45mm
安装方式 通孔安装
零件状态 在售

B32676G6146K000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32676G6146K000数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32676G6146K000 B32676G6146K000数据手册

B32676G6146K000封装设计

查看详情并下载
Symbol
Footprint
3D Model
