B43640B9687M000

产品分类: 铝电解电容
厂牌: TDK
产品描述: 680μF 400V ±20% 160mΩ@ 100Hz 2000h@ 105°C 2.13A@ 100Hz 卡入式安装,按扣安装,通孔安装 35mm*40mm*42mm
供应商型号: 495-7494-ND
供应商: Digi-Key
标准整包数: 1

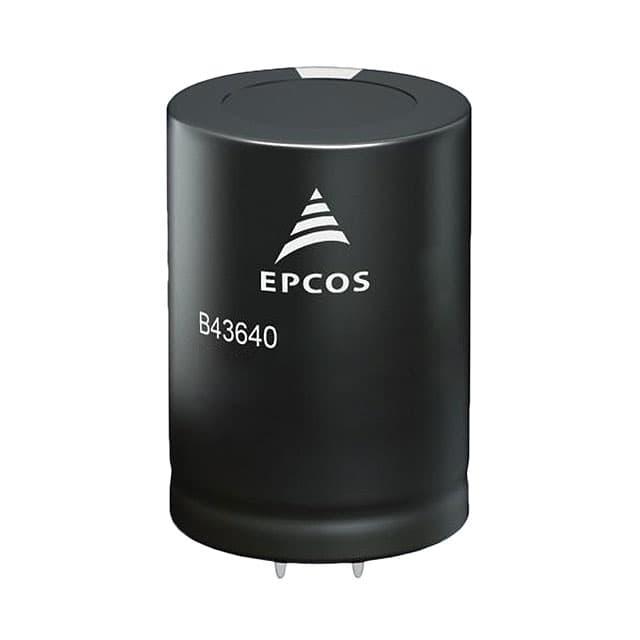

TDK 铝电解电容 B43640B9687M000

B43640B9687M000概述


    产品简介


    铝电解电容器是一种常见的电子元器件,广泛应用于各种电力转换和控制电路中。本篇所讨论的B43640系列是TDK Electronics AG生产的长寿命等级电容器。这些电容器具有非常高的CV值,且体积小巧,适合用于频率转换器、太阳能逆变器、不间断电源(UPS)、专业电源以及医疗设备等应用场合。此外,它们的设计也使得能够适应较为恶劣的工作环境,如高温和振动测试。

    技术参数


    | 参数 | 规格 |

    | 额定电压 (VR) | 200 - 450 V DC |
    | 冲击电压 (VS) | 1.15 VR (对于 VR ≤ 250 V DC)
    1.10 VR (对于 VR ≥ 400 V DC) |
    | 额定电容 (CR) | 82 - 3300 μF |
    | 电容容差 | ±20% |
    | 损耗角正切 (tan δ) | VR ≤ 250 V DC: ≤ 0.15
    VR ≥ 400 V DC: ≤ 0.20 |
    | 泄漏电流 (Ileak) | 5分钟,20°C |
    | 自感 (ESL) | 约 20 nH |

    产品特点和优势


    - 极高CV值:这意味着能够在有限的空间内提供更大的电容值,非常适合空间受限的应用。
    - 高可靠性:能够承受高频交流电,适合要求稳定的直流电源的应用。
    - 高纹波电流能力:具备较高的纹波电流承载能力,使其在大电流应用场景中表现优异。
    - 通过耐针焰测试:电容器的所有绝缘版本均通过了针对所有火焰暴露时间长达120秒的针焰测试,符合IEC 60695-11-5标准。
    - RoHS兼容:设计上符合RoHS指令的要求,有利于环保。

    应用案例和使用建议


    B43640系列铝电解电容器被广泛应用于太阳能逆变器、频率转换器、专业电源等场合。例如,在太阳能逆变器中,电容器用于储能和滤波,确保输出的直流电更加稳定。在频率转换器中,电容器用于平滑输出电压,减少电压波动。
    使用建议:
    1. 在高温环境中使用时,应注意监控温度,确保不超过105°C,以延长使用寿命。
    2. 在需要高纹波电流的应用场合中,可以考虑并联多个电容器来分担纹波电流,提高系统的整体稳定性。

    兼容性和支持


    B43640系列电容器支持不同的终端样式和绝缘版本,可以通过更改订购代码实现。TDK Electronics AG提供了详细的技术文档和计算工具,帮助用户更好地理解和使用这些电容器。同时,对于特殊需求的应用,也可以提供定制化的电容器。

    常见问题与解决方案


    - 问题1:电容器在工作过程中发热严重。
    - 解决方案:检查工作环境温度是否超过额定范围,必要时可采取散热措施。

    - 问题2:电容器寿命短于预期。
    - 解决方案:检查是否有过电压或过电流情况发生,调整外部电路设计以避免。

    总结和推荐


    综上所述,B43640系列铝电解电容器凭借其出色的性能参数和多样化的设计选项,在多种应用场景中表现出色。其高可靠性、高纹波电流能力和极高的CV值使其成为电力转换和控制领域的理想选择。因此,强烈推荐这一系列电容器用于工业和商业应用中。

B43640B9687M000参数

参数
电容值 680μF
额定电压 400V
容差 ±20%
ESR-等效串联电阻 160mΩ@ 100Hz
纹波电流 2.13A@ 100Hz
工作寿命 2000h@ 105°C
长*宽*高 35mm*40mm*42mm
安装方式 卡入式安装,按扣安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

B43640B9687M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B43640B9687M000数据手册

厂牌 PDF简要描述 下载
TDK 铝电解电容 TDK B43640B9687M000 B43640B9687M000数据手册

B43640B9687M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 13.7488 ¥ 115.0603
10+ $ 10.4645 ¥ 87.5746
60+ $ 8.7932 ¥ 73.5881
120+ $ 8.2915 ¥ 69.3893
540+ $ 7.5092 ¥ 62.8425
库存: 1353
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 115.06
