首页  >  产品百科  >  B72220S0231K551

B72220S0231K551

产品分类: 压敏电阻
厂牌: TDK
产品描述: 360V 8KA 1 324V 396V 300V 230V 130J 1nF@1kHz 通孔安装
供应商型号: 871-B72220S231K551
供应商: Mouser
标准整包数: 1

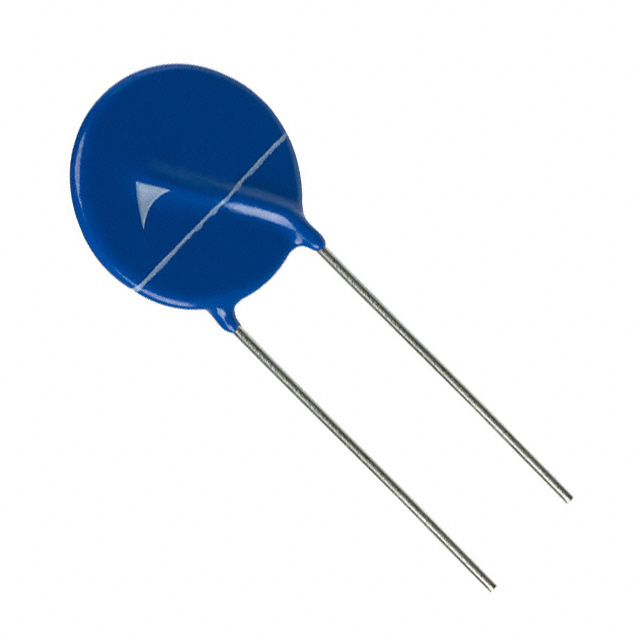

TDK 压敏电阻 B72220S0231K551

B72220S0231K551概述

    SIOV Metal Oxide Varistors 技术手册概述

    产品简介


    SIOV金属氧化物压敏电阻是EPCOS公司生产的一系列标准化导线式压敏电阻(B722系列)。这种器件具有广泛的操作电压范围(11至1100 VRMS),高浪涌电流能力(高达8 kA),并在高达105°C的环境温度下无需降额。这些器件采用环氧树脂涂层,符合UL 94 V-0阻燃标准,并提供PSpice模型。它们已经通过多项国际认证,如UL、CSA、VDE、CQC、IEC等。

    技术参数


    以下是SIOV金属氧化物压敏电阻的主要技术参数和电气特性:
    - 操作电压范围: 11 V RMS 至 1100 V RMS
    - 最大浪涌电流: 高达8 kA
    - 绝缘强度: IEC 61051 ≥ 2.5 kVRMS
    - 存储温度范围: -40°C 至 +125°C
    - 电容值: 在不同电压下,电容值范围为155 pF到23000 pF

    产品特点和优势


    1. 宽电压范围: 能够处理从11 V到1100 V的电压范围,适用于多种应用。
    2. 高浪涌电流能力: 最大浪涌电流可达8 kA,能有效保护电路免受瞬时高压冲击。
    3. 无需降额: 在高达105°C的环境下无需降额运行。
    4. 认证齐全: 已通过UL、CSA、VDE、CQC和IEC等多项认证,确保产品质量和安全性。

    应用案例和使用建议


    这些压敏电阻常用于电源电路、通信系统和其他需要过压保护的应用中。例如,在电源电路中,它们可以用来吸收雷击或其他瞬时高压事件产生的电压峰值,从而保护敏感电子组件。
    建议使用时注意以下几点:
    - 确保选型时考虑负载条件下的实际电压和电流需求。
    - 安装时应确保良好的散热,特别是在高温环境中。
    - 使用符合规定的电气连接方式,以保证其长期稳定运行。

    兼容性和支持


    这些压敏电阻可与多种电子元器件和设备兼容。EPCOS公司提供技术支持和服务,包括详细的安装指南和技术文档。同时,可以根据客户需求定制不同的封装形式(如带包装版本)。

    常见问题与解决方案


    1. 问题: 过电压导致压敏电阻失效。
    - 解决方案: 检查电路中的电压波动,确保选择合适的压敏电阻型号,以及正确安装和连接。
    2. 问题: 温度过高导致性能下降。
    - 解决方案: 改善散热条件,确保在规定的温度范围内运行。若有必要,可增加外部冷却措施。

    总结和推荐


    SIOV金属氧化物压敏电阻凭借其广泛的电压范围、高性能指标和齐全的安全认证,是一款在多种应用场合中表现出色的产品。其高浪涌电流能力和良好的温度稳定性使其成为电源电路和通信系统中不可或缺的保护器件。因此,我们强烈推荐在需要可靠过压保护的应用中选用这款产品。

B72220S0231K551参数

参数
压敏电压 360V
最大压敏电压 396V
浪涌电流 8KA
最大直流电压 300V
最大交流电压 230V
能量 130J
电路数 1
最小压敏电压 324V
不同频率时的电容 1nF@1kHz
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

B72220S0231K551厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B72220S0231K551数据手册

厂牌 PDF简要描述 下载
TDK 压敏电阻 TDK B72220S0231K551 B72220S0231K551数据手册

B72220S0231K551封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.3672 ¥ 3.1028
2000+ $ 0.3672 ¥ 3.1028
库存: 0
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 0
直接购买
加入购物车
