B43644A9827M000

产品分类: 铝电解电容
厂牌: TDK
产品描述: 820μF 400V ±20% 120mΩ@ 100Hz 5000h@ 105°C 2.97A@ 100Hz 插件 卡入式安装,按扣安装,通孔安装 35mm*55mm*57mm
供应商型号: 495-77164-ND
供应商: Digi-Key
标准整包数: 1

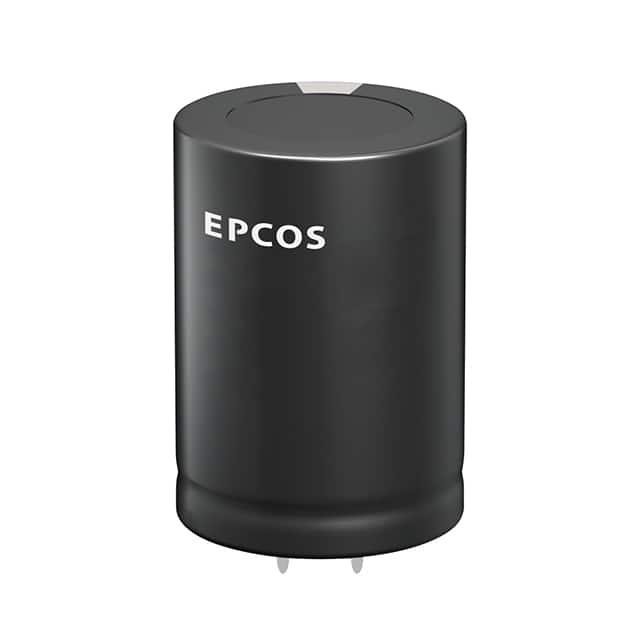

TDK 铝电解电容 B43644A9827M000

B43644A9827M000概述

    铝电解电容器(B43644系列)技术手册概述

    1. 产品简介


    铝电解电容器是电子元器件中不可或缺的一种电容器件,具有较高的CV值、极小的体积以及高可靠性等特点。本系列产品B43644专为工业级应用设计,包括频率转换器、太阳能逆变器、不间断电源、专业电源和医疗设备等领域。产品采用针焰测试标准(IEC 60695-11-5),确保安全可靠,并且满足RoHS环保要求。

    2. 技术参数


    - 额定电压 (VR):200 V DC ~ 500 V DC
    - 浪涌电压 (VS):1.15倍额定电压 (对于VR ≤ 250 V DC)
    - 1.10倍额定电压 (对于VR ≥ 400 V DC)
    - 额定电容 (CR):47 μF ~ 2700 μF
    - 电容容差:±20%
    - 损耗因子 (tan δ):在20°C下,对于VR ≤ 250 V DC,tan δ ≤ 0.15;对于VR ≥ 400 V DC,tan δ ≤ 0.20
    - 泄漏电流 (Ileak):在20°C下,泄漏电流 ≤ 初始指定限值
    - 自感 (ESL):约20 nH
    - 最大阻抗比:在100 Hz条件下,Z -25 °C / Z 20 °C范围为3~7,Z -40 °C / Z 20 °C范围为7~14
    - 使用寿命:在105 °C,额定电压,电流负载 > 5000小时,ΔC/C ≤ 初始值的20%,tan δ ≤ 初始值的2倍,泄漏电流 ≤ 初始值

    3. 产品特点和优势


    - 极高的CV值:在紧凑的体积内提供更高的容量。
    - 高可靠性:经过严格的针焰测试。
    - 长使用寿命:达到105 °C的高温条件,使用寿命超过5000小时。
    - 高纹波电流能力:具备优异的纹波电流承受能力。
    - 安全防护:内置过载保护安全阀。
    - 环保:符合RoHS环保标准。
    - 多种绝缘版本:提供PET和PVC绝缘版本,以适应不同的应用需求。

    4. 应用案例和使用建议


    - 频率转换器:适用于需要高纹波电流能力和稳定性的场合。
    - 太阳能逆变器:可承受高温环境,确保长期稳定运行。
    - 不间断电源:高可靠性保证了电力系统的稳定供电。
    - 医疗设备:高安全性标准确保医疗设备的可靠性和安全性。
    使用建议:
    - 确保正确安装和接线,避免短路和误操作。
    - 定期检查电容器的温度和电容值变化,及时更换已失效的电容器。
    - 在高温环境中,注意考虑电容器的温度影响。

    5. 兼容性和支持


    该电容器与常见的印刷电路板(PCB)兼容,并且可通过不同长度的插针固定在电路板上。厂商提供了详细的技术支持和维护服务,包括使用指导和故障排除指南。

    6. 常见问题与解决方案


    - 问题1:电容器在高温环境下出现寿命缩短现象。
    解决方案:在设计时应选择合适的工作温度范围,确保电容器在正常范围内工作。

    - 问题2:电容器在长时间使用后出现漏电流增加。
    解决方案:定期检测电容器的漏电流,必要时进行更换。

    - 问题3:电容器在振动环境下容易损坏。
    解决方案:使用带有防震措施的设计,如额外的固定装置。

    7. 总结和推荐


    综合评估:B43644系列铝电解电容器在工业应用中表现出色,具备高可靠性、长寿命和优秀的电气性能。适合应用于频率转换器、太阳能逆变器、不间断电源和医疗设备等领域。
    推荐:强烈推荐该系列电容器用于需要高可靠性和长寿命的应用场景,特别是在恶劣环境下的工业应用。

B43644A9827M000参数

参数
电容值 820μF
额定电压 400V
容差 ±20%
ESR-等效串联电阻 120mΩ@ 100Hz
纹波电流 2.97A@ 100Hz
工作寿命 5000h@ 105°C
长*宽*高 35mm*55mm*57mm
通用封装 插件
安装方式 卡入式安装,按扣安装,通孔安装
零件状态 在售
包装方式 散装

B43644A9827M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B43644A9827M000数据手册

厂牌 PDF简要描述 下载
TDK 铝电解电容 TDK B43644A9827M000 B43644A9827M000数据手册

B43644A9827M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
