B43547A5477M000

产品分类: 铝电解电容
厂牌: TDK
产品描述: 470μF 450V ±20% 160mΩ@ 100Hz 8000h@ 105°C 2.79A@ 100Hz 卡入式安装,按扣安装,通孔安装 35mm*50mm*52mm
供应商型号: 495-75835-ND
供应商: Digi-Key
标准整包数: 1

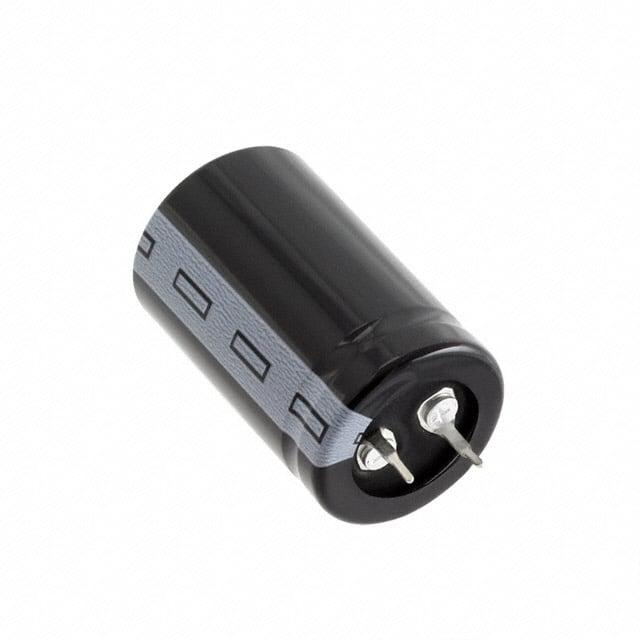

TDK 铝电解电容 B43547A5477M000

B43547A5477M000概述


    产品简介


    铝电解电容器是电子设备中常用的被动组件之一,广泛应用于直流电路中。其中,B43547系列是高可靠性、长寿命的铝电解电容器,特别适用于高功率应用场合。本系列产品具有出色的纹波电流能力、优异的温度特性和高度紧凑的设计,适用于频率转换器、太阳能逆变器、不间断电源(UPS)、专业电源及医疗设备等应用领域。

    技术参数


    - 额定电压(VR):200 VDC 至 500 VDC
    - 浪涌电压(VS):对于VR≤250 VDC时为1.15 × VR;对于VR≥400 VDC时为1.10 × VR
    - 标称电容(CR):56 µF 至 2200 µF
    - 电容公差:±20%
    - 损耗角正切(tan δ):
    - 在20°C、120Hz条件下:对于VR ≤ 400 VDC时,tan δ ≤ 0.15;对于VR > 400 VDC时,tan δ ≤ 0.20
    - 漏电流(Ileak):在20°C下测试5分钟
    - 自感(ESL):约20 nH
    - 工作温度范围:-40°C 至 +105°C
    其他关键性能指标包括:
    - 高纹波电流承受能力
    - 低等效串联电阻(ESR),尤其是在高温条件下(>50°C)
    - 极高的使用寿命
    - 符合RoHS标准
    - 可选配基座冷却装置

    产品特点和优势


    B43547系列铝电解电容器在性能上具有诸多亮点:
    - 高纹波电流能力:能适应大电流波动的工作环境。
    - 长寿命设计:在典型工作条件下可达8000小时以上,满足工业级需求。
    - 高性能温度适应性:在高温环境下表现出色。
    - 优化的热阻抗:有效减少内部热量积累。
    - 安全性:通过针焰测试,具备优秀的耐火性。
    - 紧凑设计:相较于同类产品更加小巧轻便,适合空间受限的应用场合。

    应用案例和使用建议


    应用案例:
    - 频率转换器:作为核心储能元件,在高频切换电路中提供稳定的电压支持。
    - 太阳能逆变器:用于储能和滤波,提高系统的能源效率。
    - 医疗设备:确保对敏感电子设备供电的稳定性与安全性。
    - 不间断电源系统:在主电源故障情况下提供瞬时供电保护。
    使用建议:
    - 确保安装位置良好散热,特别是在高功率工作时。
    - 检查实际工作条件是否超出额定值,避免过载运行。
    - 在低温环境下注意电容器阻抗的变化,合理调整电路设计。

    兼容性和支持


    B43547系列电容器与其他电子元件具有良好的兼容性,能够方便集成到多种电路设计中。制造商提供了全面的技术支持和售后服务,包括详细的安装指南、故障排除手册和技术文档更新服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 漏电流过高 | 确认焊接质量,避免虚焊;检查工作环境是否符合要求。 |
    | 等效串联电阻过高 | 降低环境温度或更换为更适合高频率工作的型号。 |
    | 电容器损坏 | 确认工作电压不超过额定值,检查是否有外部短路现象。 |

    总结和推荐


    综上所述,B43547系列铝电解电容器凭借其出色的性能和可靠性,成为工业和商业应用的理想选择。尤其在需要高纹波电流处理能力和紧凑结构的应用中表现卓越。我们强烈推荐此产品用于高频开关电源、太阳能逆变器和其他高功率密度设备中。无论是在研发阶段还是生产部署,它都将是值得信赖的合作伙伴。

B43547A5477M000参数

参数
电容值 470μF
额定电压 450V
容差 ±20%
ESR-等效串联电阻 160mΩ@ 100Hz
纹波电流 2.79A@ 100Hz
工作寿命 8000h@ 105°C
长*宽*高 35mm*50mm*52mm
安装方式 卡入式安装,按扣安装,通孔安装
零件状态 在售
包装方式 散装,托盘

B43547A5477M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B43547A5477M000数据手册

厂牌 PDF简要描述 下载
TDK 铝电解电容 TDK B43547A5477M000 B43547A5477M000数据手册

B43547A5477M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 16.4528 ¥ 137.6894
10+ $ 12.6027 ¥ 105.469
60+ $ 10.6392 ¥ 89.0368
120+ $ 10.0492 ¥ 84.099
480+ $ 9.2912 ¥ 77.756
库存: 10
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 137.68
