首页  >  产品百科  >  B32924C3684K189

B32924C3684K189

产品分类: 薄膜电容
厂牌: TDK
产品描述: 680nF ±10% 聚丙烯 630V 305V 通孔安装 31.5mm*11mm*19mm
供应商型号: Q-BN-B32924C3684K189
供应商: 期货订购
标准整包数: 1400

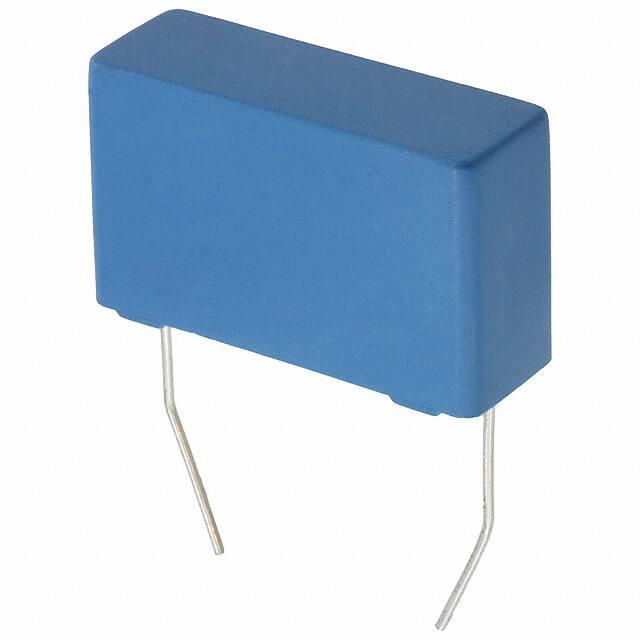

TDK 薄膜电容 B32924C3684K189

B32924C3684K189概述


    产品简介


    产品类型及主要功能
    电容型式:薄膜电容器
    产品系列/型号:B32921C/D ... B32928C/D
    这些电容器专用于电磁干扰抑制(EMI)。具体而言,它们属于X2类电容器,主要用于交流电源线路上的干扰抑制。
    应用领域
    - 用于交流电源线上的电磁干扰抑制
    - 适用于恶劣环境下的应用
    - 特别适合于电力计量表、白色家电控制单元(ECU)以及各种传感器应用

    技术参数


    - 工作温度范围:最大工作温度为110°C
    - 气候分类:IEC 60068-1: 40/105/56 (ENEC10),40/110/56 (ENEC15)
    - 材料:聚丙烯电介质(MKP),塑料外壳(UL 94 V-0),环氧树脂封装(UL 94 V-0)
    - 电容量范围:0.010 μF至30 μF
    - 额定电压:AC 305 V (50/60 Hz)
    - 耐压测试:DC 2121 V(对于电容量小于等于10 μF)/ 1312 V(对于电容量大于10 μF)
    - 脉冲处理能力:
    - dV/dt(每微秒最大允许电压变化):10 mm间距时为475 V/μs
    - k0(最大脉冲特征值):10 mm间距时为408500 V²/μs
    - 绝缘电阻:初始值不小于100 MΩ
    - 容差:精度等级包括±10%和±20%

    产品特点和优势


    - 尺寸小:具有非常紧凑的设计,适合空间受限的应用。
    - 自愈功能:在受到过电压或异常电流冲击时,能够自我修复。
    - 环保特性:RoHS兼容,卤素含量可按需求定制,符合环保要求。
    - 稳定性高:经过一系列严苛测试(如高温、湿热等),表现出优异的稳定性和可靠性。

    应用案例和使用建议


    - 典型应用场景:X2类电容器用于在电源线上抑制电磁干扰。例如,可以应用于智能电表、白色家电控制单元(ECU)以及各类传感器系统。
    - 使用建议:由于这些电容器具备自愈功能,可以在出现过电压的情况下自动修复。在进行波峰焊接时,需要特别注意温度曲线设计以防止过热导致的性能劣化。在使用过程中,确保温度不超过制造商推荐的极限值。

    兼容性和支持


    - 兼容性:这些电容器已获得多项认证(如UL、VDE、CQC),与其他符合相同标准的元件兼容。
    - 技术支持:提供详细的技术手册及安装指南,同时支持用户根据需求定制电容器的规格。

    常见问题与解决方案


    - 问题1:如何判断电容器是否发生故障?
    - 解决方案:如果电容器在电路中显示短路现象或者无法正常充电,可能是内部出现了短路。可以通过万用表测量两端的电阻来确认。

    - 问题2:电容器的温度过高如何解决?
    - 解决方案:检查周围是否有过热源并进行适当的散热设计,确保环境温度低于最大工作温度限制。

    总结和推荐


    该系列的EMI抑制电容器以其小尺寸、自愈特性和良好的环境适应性,成为市场上非常受欢迎的选择。尤其在需要电磁干扰抑制的应用场合,这些电容器能够发挥出色的表现。因此,推荐在需要严格电磁干扰抑制的电路中使用此系列电容器,如电力计量仪表、家用电器控制单元以及其他需要高压和强干扰抑制的应用场景。

B32924C3684K189参数

参数
电容值 680nF
容差 ±10%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 305V
额定电压-DC 630V
长*宽*高 31.5mm*11mm*19mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

B32924C3684K189厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32924C3684K189数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32924C3684K189 B32924C3684K189数据手册

B32924C3684K189封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1400+ $ 0.9504 ¥ 8.1069
库存: 140000
起订量: 1400 增量: 0
交货地:
最小起订量为:1400
合计: ¥ 11349.66
