B32620A0472K000

产品分类: 薄膜电容
厂牌: TDK
产品描述: 4.7nF ±10% 聚丙烯,金属化 1KV 500V 通孔安装 10mm*5mm*10.5mm
供应商型号: Q-BN-B32620A0472K000
供应商: 期货订购
标准整包数: 4000

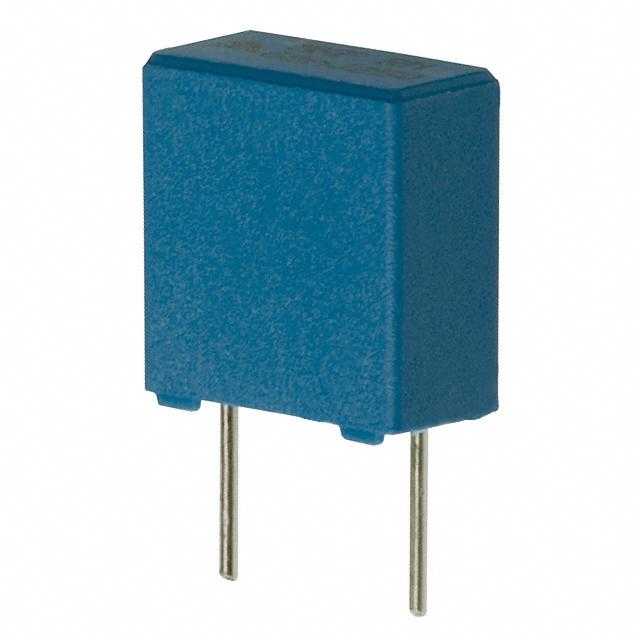

TDK 薄膜电容 B32620A0472K000

B32620A0472K000概述

    文章标题:Metallized Polypropylene Film Capacitors (MKP) B32620 和 B32621 技术手册

    1. 产品简介


    产品类型: 马来酸聚丙烯膜电容器(MKP)
    主要功能:
    - 适用于紧凑型荧光灯(CFL)
    - 开关电源系统(SMPS)
    - 极高的脉冲强度
    - 卓越的自愈能力
    应用领域:
    - 紧凑型荧光灯(CFL)
    - 开关电源系统(SMPS)
    - 通用电路设计

    2. 技术参数


    电气特性:
    - 最大工作温度: 105°C
    - 气候类别: 55/100/56
    - 额定温度: +85°C
    - 绝缘电阻: 100 GΩ(在20°C,相对湿度≤65%)
    容差:
    - 最大容差: ±10%
    - 最小容差: ±5%
    脉冲处理能力:
    - dV/dt: 分别为750 V/μs至4000 V/μs
    - k0: 分别为240,000 V²/μs至8,000,000 V²/μs
    阻抗与频率关系:
    - 见图表
    最大工作电压(TA ≤ 90°C):
    - 160 V DC/90 V AC 至 1000 V DC/600 V AC

    3. 产品特点和优势


    - 极高的脉冲强度: 能承受高达数千伏每微秒的脉冲电压变化。
    - 卓越的自愈能力: 可自动修复轻微损坏,确保长期稳定性。
    - 紧凑尺寸: 尺寸小,适合空间受限的应用场合。
    - 高接触可靠性: 端子连接可靠,减少故障率。
    - 符合RoHS标准: 环保材料,绿色制造。

    4. 应用案例和使用建议


    应用案例:
    - 紧凑型荧光灯(CFL)逆变电路
    - 开关电源系统(SMPS)滤波电路
    使用建议:
    - 在组装时,尽量避免机械应力对引线的影响。
    - 安装后,不应移动已焊接在PC板上的电容器。
    - 快速冷却可以帮助减缓焊接后的热应力。

    5. 兼容性和支持


    - 本产品适用于多种封装形式,如直插式终端,支持不同间距(7.5mm 和 10mm)的安装。
    - 制造商提供详细的技术支持和维护文档,帮助用户正确安装和使用。

    6. 常见问题与解决方案


    问题1: 电容器失效
    解决办法: 检查安装过程中的机械应力,确保无过度加热导致的损坏。
    问题2: 电流超出额定值
    解决办法: 减少电路中的负载,避免过载情况发生。

    7. 总结和推荐


    总结:
    - 这些马达莱克聚丙烯膜电容器具有极高的脉冲处理能力和良好的自愈性能,非常适合需要高频和脉冲处理的场合。
    - 具备卓越的温度稳定性和较小的外形尺寸,广泛适用于各种电路应用。
    推荐:
    - 推荐用于对温度要求严格和空间有限的设计项目中。如果您正在寻找一款能在极端条件下工作的高性能电容器,B32620和B32621将是理想选择。
    以上是关于Metallized Polypropylene Film Capacitors (MKP) B32620 和 B32621 的详细介绍,希望可以为您提供有价值的信息。

B32620A0472K000参数

参数
电容值 4.7nF
容差 ±10%
介电材料 聚丙烯,金属化
ESR-等效串联电阻 -
额定电压-AC 500V
额定电压-DC 1KV
长*宽*高 10mm*5mm*10.5mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

B32620A0472K000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32620A0472K000数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32620A0472K000 B32620A0472K000数据手册

B32620A0472K000封装设计

查看详情并下载
Symbol
Footprint
3D Model
