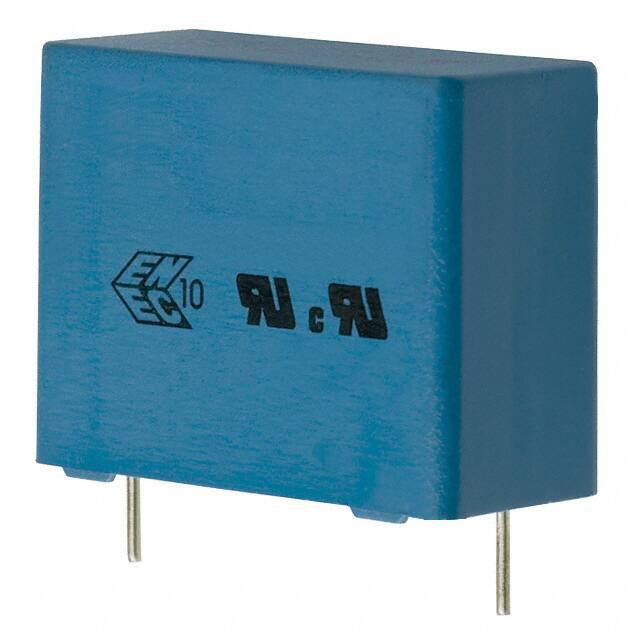

B32914A3105K000

产品分类: 薄膜电容
厂牌: TDK
产品描述: 1μF ±10% 聚丙烯,金属化 760V 330V 通孔安装 31.5mm*13.5mm*23mm
供应商型号: 2525338
供应商: 海外现货
标准整包数: 1
TDK 薄膜电容 B32914A3105K000

B32914A3105K000概述


    产品简介


    薄膜电容器
    EMI抑制电容器(MKP)
    系列/型号:B329113 ... B329163
    日期:2020年6月
    版权:© TDK Electronics AG 2020。未经TDK Electronics的事先书面许可,不得复制、发布或分发本出版物及附件中包含的信息。
    主要功能和应用领域
    本系列产品主要用于交流线路的EMI抑制,适用于X1等级的应用。这些电容器具有较小的尺寸和良好的自愈性,非常适合在高压环境中使用。它们广泛应用于电力计量表、白色家电和家用电器的控制单元,以及各种传感器应用。

    技术参数


    - 额定交流电压:330 VAC(50/60 Hz)
    - 最大连续直流电压:760 VDC(Top ≤ 85°C),温度每上升1°C,降额1.5%
    - 最高工作温度:+110°C
    - 直流耐压测试:2500 VDC,持续2秒
    - 损耗因子(tan δ):在20°C时(上限值)
    - CR ≤ 2.2 μF:1000 ppm
    - CR > 2.2 μF:2000 ppm
    - 绝缘电阻(Rins):在100 VDC、20°C下,相对湿度≤65%,测量60秒
    - CR ≤ 0.33 μF:100,000 MΩ
    - CR > 0.33 μF:30,000 秒
    - 被动可燃性类别:B

    产品特点和优势


    1. 非常小的尺寸:适用于空间受限的设计。
    2. 良好的自愈性:提高了可靠性和耐用性。
    3. 高电压能力:适合于高压环境的应用。
    4. 无铅化端子:符合RoHS标准。
    5. 多种端子长度选项:可根据需要定制。

    应用案例和使用建议


    典型应用场景
    - 电源滤波:用于抑制电源线上的电磁干扰。
    - 电机驱动电路:用于减少电动机运行过程中产生的噪声。
    - 传感器电路:提高信号传输的稳定性和精度。
    使用建议
    1. 热应力管理:确保焊接过程中温度不超过限制值,以避免对电容器造成损伤。
    2. 安装位置:安装时需避免机械应力施加在引脚上。
    3. 环境条件:在极端温度和湿度条件下使用时,建议咨询厂商以获得更详细的指导。

    兼容性和支持


    该产品与多种电气设备兼容,广泛应用于各类电路设计。制造商提供详尽的技术支持和售后保障,确保客户能够顺利进行安装和维护。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法达到预期的电气特性 | 检查是否超过规定的电压和温度极限。 |
    | 焊接过程中出现损坏 | 严格遵守焊接过程中的温度和时间限制。 |
    | 安装后性能不稳定 | 确保正确安装且不受机械应力影响。 |

    总结和推荐


    B329113 ... B329163 EMI抑制电容器是一款高性能的薄膜电容器,特别适用于X1等级的应用。其紧凑的尺寸、出色的自愈性和高电压承受能力使其成为许多领域的理想选择。该产品在多个关键参数上表现优异,如高电压稳定性、低损耗因子和宽泛的工作温度范围。尽管价格可能稍高,但考虑到其卓越的性能和可靠性,我们强烈推荐使用这款电容器。对于那些需要高质量、稳定性的应用场合,B329113 ... B329163是一个非常明智的选择。

B32914A3105K000参数

参数
电容值 1μF
容差 ±10%
介电材料 聚丙烯,金属化
额定电压-AC 330V
额定电压-DC 760V
ESR-等效串联电阻 -
长*宽*高 31.5mm*13.5mm*23mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

B32914A3105K000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32914A3105K000数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32914A3105K000 B32914A3105K000数据手册

B32914A3105K000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 11.9201
50+ ¥ 10.6804
100+ ¥ 10.6804
250+ ¥ 10.4897
500+ ¥ 10.4897
1040+ ¥ 10.299
5200+ ¥ 10.299
10400+ ¥ 10.299
库存: 1187
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 11.92
