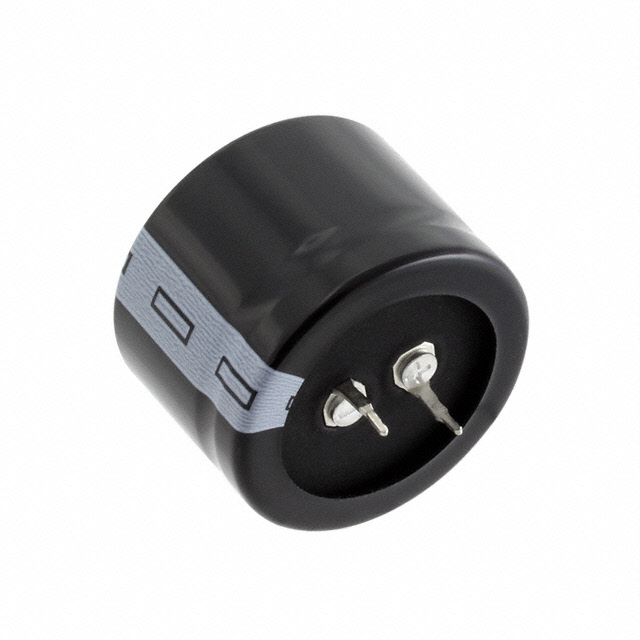

B41231C4279M000

产品分类: 铝电解电容
厂牌: TDK
产品描述: 27mF 16V ±20% 2000h@ 85°C 5.8A@ 120Hz 卡入式安装,通孔安装 35mm*25mm*27mm
供应商型号: B41231C4279M000-ND
供应商: Digi-Key
标准整包数: 240
TDK 铝电解电容 B41231C4279M000

B41231C4279M000概述


    产品简介


    铝电解电容器
    本系列的铝电解电容器属于通用等级,主要适用于专业电源设备等领域。此类电容器不推荐用于汽车应用,除非特别指明。铝电解电容器以其高纹波电流能力和使用寿命长而闻名,且符合RoHS标准。

    技术参数


    技术规格和特性
    - 额定电压 (VR): 10至100V DC
    - 突波电压 (VS): 1.15 x VR(室温)
    - 额定电容 (CR): 1200至68000μF
    - 电容容差:±20%
    - 损耗角正切 (tan δ):
    - 20°C, 120 Hz时:
    - VR=10V, 16V: 0.50
    - VR=25V, 35V: 0.40
    - VR=50V, 63V: 0.30
    - VR=80V, 100V: 0.20, 0.15
    - 泄漏电流 (Ileak):
    - 20°C, 5分钟之后: 根据VR和IAC,R要求
    - 使用寿命:
    - 85°C, VR, IAC,R: >2000小时
    - 振动测试: 符合IEC 60068-2-6标准, Fc测试
    - 极限温度: 工作温度范围为-40°C到+85°C
    物理尺寸
    - 案件尺寸 (d × l, mm): 详见表
    - 质量: 见表
    - 包装单位 (pcs.): 见表

    产品特点和优势


    - 高纹波电流能力: 适用于需要高可靠性电源的场景。
    - 使用寿命长: 在85°C环境下可以达到2000小时。
    - 全绝缘设计: 铝制外壳带PET绝缘,可选带PVC绝缘。
    - 快速安装: 端子直接焊接在PC板上,不易松动。
    - 低损耗角正切 (tan δ): 尽管工作频率较高,但仍保持较低的损耗率。
    - 安全保护: 带有安全泄压阀,避免过载风险。

    应用案例和使用建议


    应用场景
    这些电容器广泛应用于专业电源系统中,如服务器、电信基站和医疗设备。它们可以提供稳定的电源支持,同时有效应对瞬态负载变化。
    使用建议
    - 在选择具体型号时,注意其额定电压 (VR) 和额定电容 (CR),确保符合设计需求。
    - 对于高纹波电流的应用场景,选择更高容量的型号。
    - 考虑到工作温度范围,建议在极端温度下进行详细测试以验证电容器的稳定性。

    兼容性和支持


    兼容性
    该电容器与标准电路板兼容,可直接焊接在PC板上。对于特殊应用,可根据需求定制端子长度和绝缘材料。
    厂商支持
    制造商提供详尽的技术支持文档,包括电气特性和机械参数等。如需进一步支持,可通过官方渠道联系技术支持团队。

    常见问题与解决方案


    常见问题
    1. 电容值不稳定
    - 解决方法: 请检查所使用的电容器是否符合额定条件,包括工作温度和电压。
    2. 温度过高导致损坏
    - 解决方法: 使用散热片或其他冷却装置来降低工作温度,或选择更高温度等级的型号。
    3. 电容器渗漏
    - 解决方法: 检查安装过程是否有不当操作,确保正确焊接和封装。

    总结和推荐


    这款铝电解电容器具有高可靠性、长寿命和广泛的适用性,适用于各类专业电源系统。它们不仅能够满足基本的电力供应需求,还能在苛刻的条件下提供卓越的性能表现。总体来看,这些电容器非常适合需要稳定电源供给的工业应用,强烈推荐使用。
    本文对铝电解电容器的技术参数和应用进行了详细介绍,并提供了实用的使用建议。希望这能帮助读者更好地理解和应用该系列产品。

B41231C4279M000参数

参数
电容值 27mF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 5.8A@ 120Hz
工作寿命 2000h@ 85°C
长*宽*高 35mm*25mm*27mm
安装方式 卡入式安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

B41231C4279M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B41231C4279M000数据手册

厂牌 PDF简要描述 下载
TDK 铝电解电容 TDK B41231C4279M000 B41231C4279M000数据手册

B41231C4279M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
