B32758G7556K000

产品分类: 薄膜电容
厂牌: TDK
产品描述: 55μF ±10% 聚丙烯,金属化 560V 275V 2.8mΩ 通孔安装 57.5mm*45mm*57mm
供应商型号: 495-76094-ND
供应商: Digi-Key
标准整包数: 1

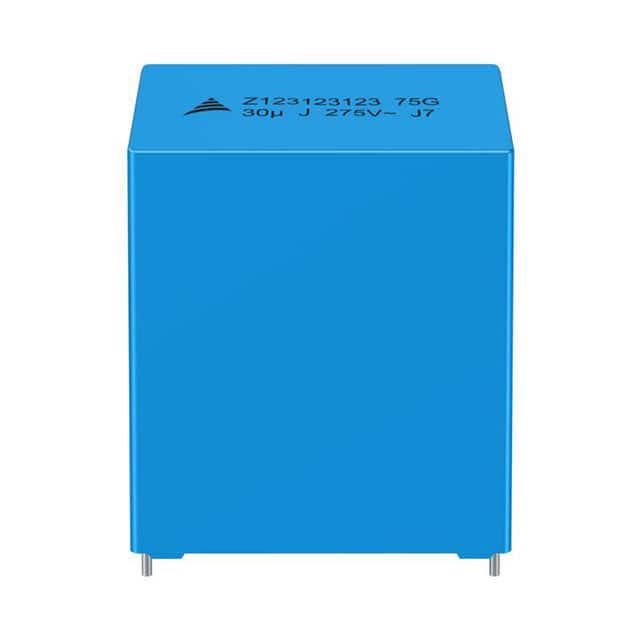

TDK 薄膜电容 B32758G7556K000

B32758G7556K000概述

    Film Capacitors: Metallized Polypropylene Film Capacitors (MKP)

    产品简介


    本手册介绍的是TDK Electronics AG生产的型号为B32754到B32758的薄膜电容器系列(Metallized Polypropylene Film Capacitors, MKP)。这些电容器主要用于交流滤波,在电源转换器、不间断电源(UPS)和电机驱动等领域有着广泛应用。

    技术参数


    以下是这些MKP电容器的主要技术参数和规格:
    - 最大工作温度: 105 °C
    - 气候类别(IEC 60068-1:2013): 40/105/56
    - 介电材料: 聚丙烯(PP)
    - 塑料外壳(UL 94 V-0)
    - 环氧树脂封装(UL 94 V-0)
    - 功能特性:
    - 高AC电压性能优化
    - 高纹波电流/频率处理能力
    - 符合AEC-Q200D标准
    - UL 810认证
    - 终端: 平行线引脚,无铅镀锡,2针和4针版本
    - 标准引脚长度: 6 ±1 mm

    产品特点和优势


    - 高可靠性: 通过THB等级III测试A
    - 优化设计: 提供更高的AC电压性能和更好的纹波电流处理能力
    - 多功能性: 兼容2针和4针版本,适用于不同的安装需求
    - 环保: 使用无铅材料,符合环保标准

    应用案例和使用建议


    这些电容器主要应用于电源转换器、UPS和电机驱动等场合。例如,在电源转换器中,这些电容器可以用于输出端的AC滤波,以减少电源噪声并提高整体效率。
    - 使用建议:
    - 确保电容器的工作温度不超过105°C,以避免过热损坏。
    - 在高频应用中,要特别注意纹波电流的影响,确保电容器的额定纹波电流满足要求。


    兼容性和支持


    - 兼容性: 这些电容器可以与其他标准PCB组件一起使用,广泛适用于各种电路设计。
    - 支持: 厂商提供详细的技术文档和支持服务,帮助用户更好地理解和使用这些电容器。

    常见问题与解决方案


    - 问题1: 电容器温度过高
    - 解决办法: 检查电容器的工作环境,确保工作温度不超过额定值。如果需要在高温环境下使用,考虑增加散热措施。
    - 问题2: 纹波电流导致的损坏
    - 解决办法: 使用具有足够高纹波电流处理能力的电容器,或者在电路设计中加入额外的散热装置以降低温升。

    总结和推荐


    综上所述,TDK Electronics AG的B32754到B32758系列的MKP电容器具有卓越的性能和可靠性,适用于多种应用场合。它们能够在高要求的环境中稳定运行,并且具有良好的散热特性和纹波电流处理能力。因此,强烈推荐在相关应用中使用这些电容器。

B32758G7556K000参数

参数
电容值 55μF
容差 ±10%
介电材料 聚丙烯,金属化
ESR-等效串联电阻 2.8mΩ
额定电压-AC 275V
额定电压-DC 560V
长*宽*高 57.5mm*45mm*57mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

B32758G7556K000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32758G7556K000数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32758G7556K000 B32758G7556K000数据手册

B32758G7556K000封装设计

查看详情并下载
Symbol
Footprint
3D Model
