首页  >  产品百科  >  B32520C1104J189

B32520C1104J189

产品分类: 薄膜电容
厂牌: TDK
产品描述: 100nF ±5% 涤纶,聚对苯二甲酸乙二醇酯 100V 63V 通孔安装 10mm*2.5mm*7mm
供应商型号:
供应商:
标准整包数: 0

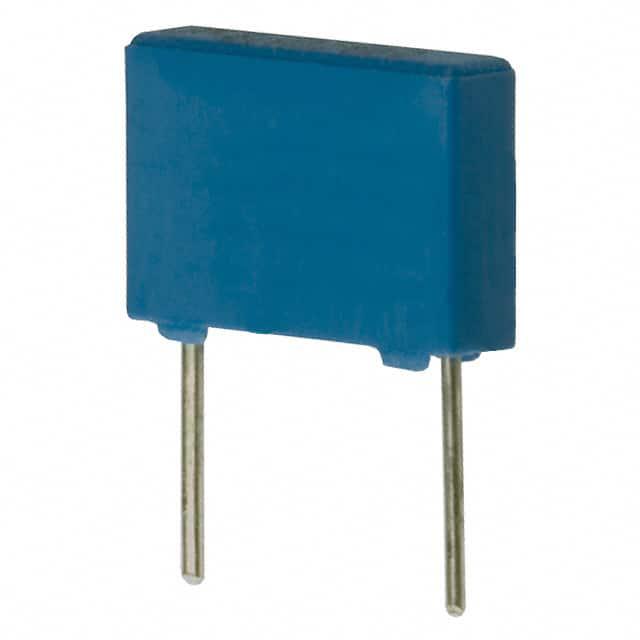

TDK 薄膜电容 B32520C1104J189

B32520C1104J189概述

    Metallized Polyester Film Capacitors (MKT) B32520 ... B32529 技术手册

    产品简介


    Metallized Polyester Film Capacitors(简称 MKT)是电容家族中的重要成员之一。这些电容器采用聚酯薄膜作为介质材料,具有高度可靠性和广泛的适用性。它们在各类电子产品中有着广泛的应用,例如信号耦合、旁路和直流阻断等场合。

    技术参数


    - 最大工作温度: 125°C
    - 气候类别(IEC 60068-1:2013): 55/125/56
    - 介电材料: 聚对苯二甲酸乙二醇酯(PET)
    - 制造工艺:
    - 堆叠薄膜技术(用于引脚间距5到15毫米)
    - 卷绕电容器技术(用于引脚间距10到37.5毫米)
    - 外壳材质: 塑料外壳(UL 94 V-0 等级)
    - 密封方式: 环氧树脂封装(UL 94 V-0 等级)

    产品特点和优势


    - 高脉冲强度: 能够承受大电流脉冲而不损坏。
    - 高接触可靠性: 设计确保稳定的电气连接。
    - 符合RoHS标准: 无铅环保材料。
    - 卤素自由: 满足无卤素标准。
    - AEC-Q200D 认证: 满足汽车应用标准。

    应用案例和使用建议


    这些电容器在多种电子设备中得到广泛应用,包括但不限于汽车音响系统、信号处理电路和电源管理单元。考虑到其宽广的工作范围和出色的电气特性,这些电容器适合在各种复杂环境下稳定运行。
    使用建议:
    - 在高湿度环境中使用时,需注意防潮措施。
    - 在高脉冲电流应用中,需考虑散热设计以避免过热损坏。

    兼容性和支持


    这些电容器与其他电子元器件具有良好的兼容性,适用于大多数通用的电路板设计。制造商提供了详细的安装指南和技术支持服务,以确保产品的正确使用和维护。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器引脚氧化导致接触不良 | 使用导电银漆或其他导电粘合剂修复引脚连接 |
    | 电容器损坏但无法找到明显原因 | 检查是否超过最大工作电压或温度限制,考虑更换 |

    总结和推荐


    总体来看,Metallized Polyester Film Capacitors (MKT) B32520 ... B32529 是一款高度可靠的电子元件,特别适合在需要稳定电气特性的环境中使用。其优越的电气性能和多种应用场景使其在市场上具备较强的竞争力。因此,强烈推荐使用这些电容器在您的电子产品设计中。

B32520C1104J189参数

参数
电容值 100nF
容差 ±5%
介电材料 涤纶,聚对苯二甲酸乙二醇酯
额定电压-AC 63V
额定电压-DC 100V
ESR-等效串联电阻 -
长*宽*高 10mm*2.5mm*7mm
安装方式 通孔安装
应用等级 汽车级
零件状态 停产
包装方式 卷带包装

B32520C1104J189厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32520C1104J189数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32520C1104J189 B32520C1104J189数据手册

B32520C1104J189封装设计

查看详情并下载
Symbol
Footprint
3D Model
