B32678G3476K000

产品分类: 薄膜电容
厂牌: TDK
产品描述: 47μF ±10% 聚丙烯 300V 2.6mΩ 通孔安装 57.5mm*35mm*50mm
供应商型号: UA-B32678G3476K000
供应商: 海外现货
标准整包数: 27

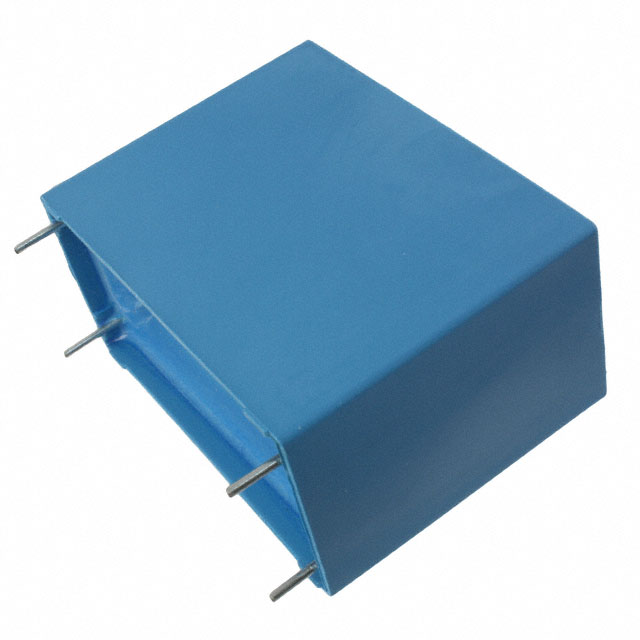

TDK 薄膜电容 B32678G3476K000

B32678G3476K000概述

    B32674 ... B32678 Metallized Polypropylene Film Capacitors (MKP)

    1. 产品简介


    类型: Film Capacitors
    主要功能: B32674...B32678系列是电容值高达270μF的金属化聚丙烯薄膜电容器(MKP),具备高CV产品、紧凑设计、良好的自愈特性、过电压能力及低损耗特性。这些电容器特别适合频率转换器、工业和高端电源系统以及太阳能逆变器等领域。

    2. 技术参数


    - 最大工作温度: 105°C(外壳)
    - 环境类别(IEC 60068-1:2013): 40/105/56
    - 电介质: 聚丙烯(MKP)
    - 封装: 塑料外壳(UL 94 V-0)
    - 封口: 环氧树脂密封(UL 94 V-0)
    - 尺寸: 尺寸见具体型号表格
    - 额定电压:
    - VR (V DC): 300, 450, 630, 750, 875
    - 电容范围:
    - CR (μF): 0.47至270

    3. 产品特点和优势


    - 高CV产品: 容量密度高且体积小。
    - 良好自愈性能: 电容器具有优异的自我修复能力,提高可靠性。
    - 过电压保护: 设计有良好的过电压处理能力。
    - 低损耗: 适用于高电流的应用场合。
    - 长寿命: 高可靠性,预期使用寿命超过20万小时。
    - 认证: 符合AEC-Q200D标准。

    4. 应用案例和使用建议


    这些电容器广泛应用于各种电力转换设备,如频率转换器、工业和高功率电源以及太阳能逆变器。它们尤其适合需要高频响应、高功率密度和长寿命的应用场合。对于需要大容量且体积受限的设计,这些电容器是理想选择。使用时应注意工作温度和最大纹波电流,避免超过额定值使用。

    5. 兼容性和支持


    - 兼容性: 这些电容器与多数高功率电源系统兼容,能够方便集成到现有设计中。
    - 厂商支持: 提供详尽的技术文档和专业支持,帮助客户更好地理解和使用这些电容器。

    6. 常见问题与解决方案


    - 问题1: 纹波电流超过额定值。
    - 解决方案: 减少电路中的纹波电流,或者增加更多电容器以分担电流。
    - 问题2: 电容器过热。
    - 解决方案: 确保良好的散热设计,并检查是否有外部因素导致过热。
    - 问题3: 电容值衰减。
    - 解决方案: 检查工作温度是否过高,更换适合工作条件的电容器。

    7. 总结和推荐


    这些金属化聚丙烯薄膜电容器(MKP)B32674...B32678系列在高功率应用中表现出色,具有优良的性能和较长的使用寿命。推荐用于需要高可靠性、高功率密度和长寿命的应用场合,特别是频率转换器、工业和高端电源系统以及太阳能逆变器。这些电容器非常适合需要紧凑设计和高效能的应用场景。

B32678G3476K000参数

参数
电容值 47μF
容差 ±10%
介电材料 聚丙烯
ESR-等效串联电阻 2.6mΩ
额定电压-AC -
额定电压-DC 300V
长*宽*高 57.5mm*35mm*50mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

B32678G3476K000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32678G3476K000数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32678G3476K000 B32678G3476K000数据手册

B32678G3476K000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
108+ $ 10.05 ¥ 84.219
540+ $ 7.7 ¥ 64.526
1620+ $ 7.0375 ¥ 58.9743
库存: 0
起订量: 108 增量: 27
交货地:
最小起订量为:108
合计: ¥ 0
直接购买
加入购物车
