C1608C0G2E152J080AA

产品分类: 陶瓷电容
厂牌: TDK
产品描述: 1.5nF ±5% C0G(NP0) 250V 0603 贴片安装 1.6mm*800μm*800μm
供应商型号: 2906787
供应商: 海外现货
标准整包数: 10

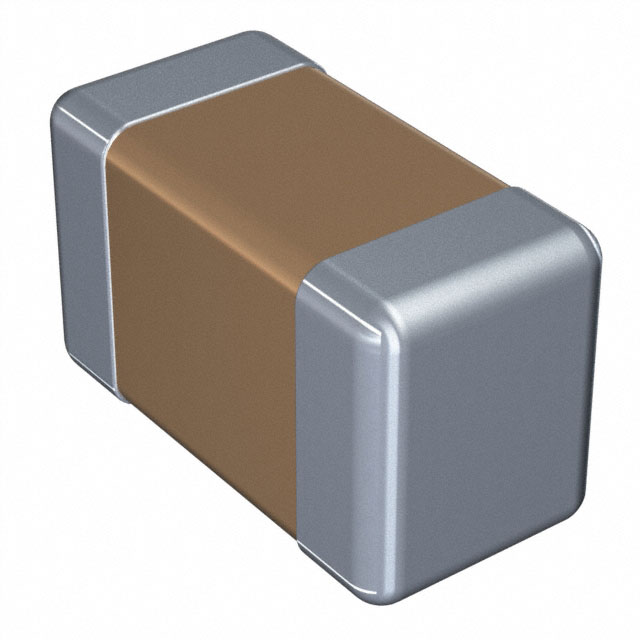

TDK 陶瓷电容 C1608C0G2E152J080AA

C1608C0G2E152J080AA概述


    产品简介


    多层陶瓷芯片电容器(MLCC)是广泛应用于各类电子设备中的关键组件,主要用于高电压电路的耦合、解耦、平滑、阻尼和共振等功能。本手册涵盖了多个尺寸规格的产品,包括C1005(0402英寸)、C1608(0603英寸)、C2012(0805英寸)、C3216(1206英寸)、C3225(1210英寸)、C4532(1812英寸)以及C5750(2220英寸)。这些电容器的额定电压范围为100V到630V,能够满足不同应用场景的需求。

    技术参数


    - 电压等级: 100V, 250V, 350V, 450V, 630V
    - 容值范围: 1pF到10,000,000pF
    - 温度系数: C0G (-55到+125°C, 0±30ppm/°C),X5R (-55到+85°C), X6S (-55到+105°C), X7R (-55到+125°C), X7S (-55到+125°C), X7T (+22, -33%)
    - 外形尺寸:
    - C1005: 1.00±0.05mm x 0.50±0.05mm x 0.50±0.05mm
    - C1608: 1.60±0.10mm x 0.80±0.10mm x 0.80±0.10mm
    - C2012: 2.00±0.20mm x 1.25±0.20mm x 0.80±0.10mm
    - C3216: 3.20±0.20mm x 1.60±0.20mm x 0.80±0.10mm
    - C3225: 3.20±0.40mm x 2.50±0.30mm x 2.50±0.30mm
    - C4532: 4.50±0.40mm x 3.20±0.40mm x 3.20±0.30mm
    - C5750: 5.70±0.40mm x 5.00±0.40mm x 2.80±0.30mm
    - 包装规格:
    - A类: 178mm卷带,4mm间距
    - B类: 178mm卷带,2mm间距
    - K类: 178mm卷带,8mm间距

    产品特点和优势


    - 耐高压能力: 这些电容器能够承受高达630V的电压,适合于多种高电压电路。
    - 温度稳定性: C0G类型的电容器具有非常稳定的温度特性,温度系数仅为0±30ppm/°C。
    - 机械强度: 采用多层陶瓷结构,具备较高的机械强度和可靠性。
    - 环保认证: 符合RoHS和无卤素要求,适合现代环保标准。

    应用案例和使用建议


    - 无线充电单元: 可用于手机和可穿戴设备的无线充电模块,确保稳定和高效的能量传输。
    - DC-DC转换器: 在各种电源管理电路中,如笔记本电脑和智能手机的电源适配器中,起到滤波和平滑的作用。
    - 逆变器: 用于电力系统中的逆变器,帮助平稳输出电流。
    使用建议:
    - 确保使用前阅读完整的交付规范。
    - 设计时考虑冗余电路以提高整体系统的可靠性。

    兼容性和支持


    这些电容器适用于多种电子产品,如消费类电子设备、电信设备、家电、游戏设备、计算机设备、个人设备、办公设备、测量设备和工业机器人。关于兼容性,建议联系制造商获取详细信息。制造商提供一系列交付规范和售后服务,以确保客户得到最佳的支持。

    常见问题与解决方案


    - 问题: 产品是否需要特殊的安装要求?
    - 解答: 按照手册中的指导进行安装,使用适当的焊接技术和工具。如果遇到具体问题,建议联系技术支持。

    - 问题: 如何判断电容器的容值是否正确?
    - 解答: 使用数字万用表测试容值,或者参考产品目录中的容值范围表。

    总结和推荐


    综上所述,这些多层陶瓷芯片电容器具有广泛的适用性,适用于高电压电路设计。它们不仅提供了良好的电气性能和稳定的温度特性,还符合现代环保标准。强烈推荐这些电容器用于对性能和可靠性有较高要求的应用场景。请务必在使用前仔细阅读交付规范,并确保遵循制造商的所有安全指南。

C1608C0G2E152J080AA参数

参数
电容值 1.5nF
容差 ±5%
温度系数 C0G(NP0)
额定电压 250V
长*宽*高 1.6mm*800μm*800μm
通用封装 0603
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

C1608C0G2E152J080AA厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

C1608C0G2E152J080AA数据手册

厂牌 PDF简要描述 下载
TDK 陶瓷电容 TDK C1608C0G2E152J080AA C1608C0G2E152J080AA数据手册

C1608C0G2E152J080AA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.3527
100+ ¥ 0.2779
500+ ¥ 0.2672
1000+ ¥ 0.2672
2000+ ¥ 0.2394
4000+ ¥ 0.2351
20000+ ¥ 0.2351
40000+ ¥ 0.2351
库存: 12744
起订量: 180 增量: 0
交货地:
最小起订量为:100
合计: ¥ 27.79
