首页  >  产品百科  >  UHV-2A

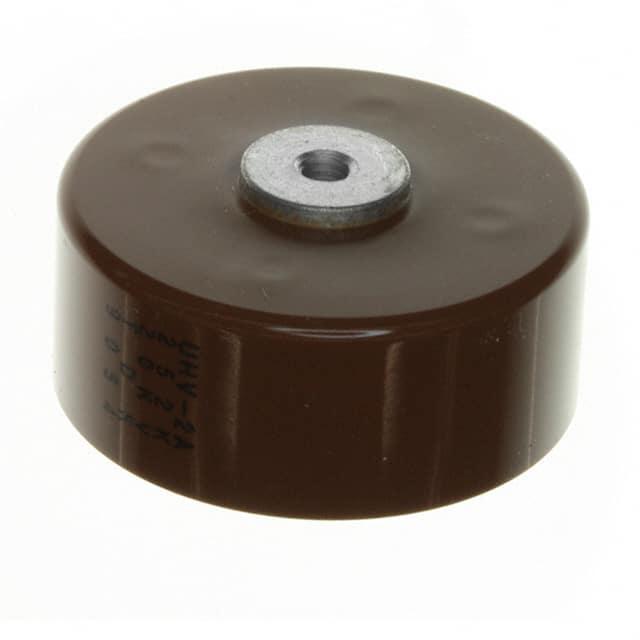

UHV-2A

产品分类: 陶瓷电容
厂牌: TDK
产品描述: 2.5nF ±10% Z5T 20KV 底座安装,螺纹安装 23mm(长度)
供应商型号: 4334950
供应商: 海外现货
标准整包数: 1

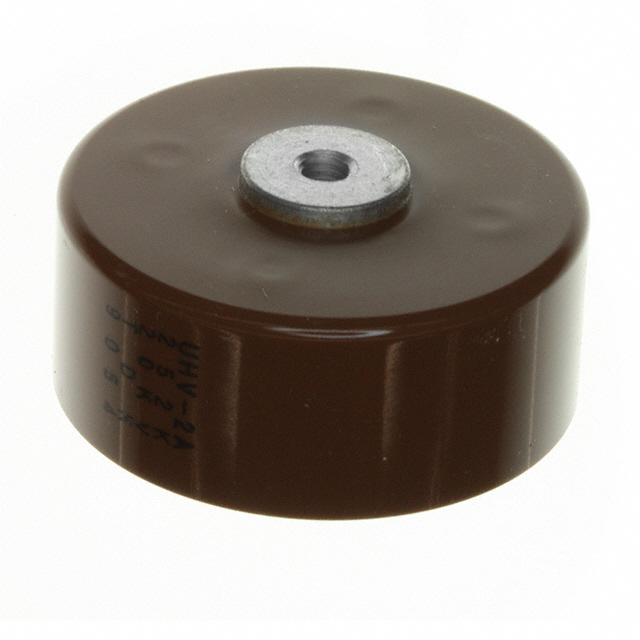

TDK 陶瓷电容 UHV-2A

UHV-2A概述


    产品简介


    超高压陶瓷电容器(UHV系列)是一种专为高电压电源和激光系统设计的高性能电子元件。这些电容器采用金属终端,能够在极端条件下提供稳定的电容性能。UHV系列电容器具有较高的额定电压,广泛应用于医疗设备、光刻设备、工业分析仪器等领域。

    技术参数


    | 参数名称 | 值 |

    | 额定电压范围 | 直流20kV至50kV |
    | 容量范围 | 100pF至4,000pF |
    | 温度范围 | 操作温度:-30°C至+85°C |
    | 存储温度 | -30°C至+85°C |
    | 损耗因子(tanδ) | ≤0.2 |
    | 绝缘电阻 | ≥100MΩ |
    | 耐压能力 | 1分钟耐油电压 ≥30kV |
    | AC放电起始电压 | ≥10kVAC |

    产品特点和优势


    UHV系列超高压陶瓷电容器的主要特点包括:
    - 高可靠性:采用高可靠性模具树脂封装,能够承受极端环境下的冲击和振动。
    - 低ESR和低损耗:具有低等效串联电阻(ESR)和低损耗因子,能有效减少热耗散和信号失真。
    - 简易安装:带有螺纹终端,便于安装和连接。
    - 宽泛的工作温度范围:能够在-30°C到+85°C之间稳定工作。
    - 符合RoHS指令:产品材料符合欧盟环保标准。

    应用案例和使用建议


    应用案例
    UHV系列电容器适用于多种高电压应用场合,如医疗设备中的高电压电源、半导体制造中的光刻机以及工业分析仪器中的电源滤波。
    使用建议
    - 安装时避免过度冲击:电容器的安装过程中要避免摔落或剧烈震动,以免损坏内部结构。
    - 保持干燥环境:储存和运输过程中应避免暴露在高湿度或高温环境中,以防材料老化。
    - 保护电路:对于某些关键应用,建议增加保护电路或冗余设计以提高系统的安全性。

    兼容性和支持


    UHV系列电容器通常与其他标准高电压电子元件兼容,可以方便地集成到现有系统中。制造商提供了详尽的技术支持和服务,包括产品选型指导、应用技术支持和售后维修服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器发热严重 | 检查是否有过载现象,必要时减小负载。 |
    | 电容器出现异常噪音 | 检查安装是否稳固,是否有接触不良。 |
    | 电容器容量下降 | 更换电容器,检查使用环境是否符合要求。|

    总结和推荐


    UHV系列超高压陶瓷电容器凭借其高可靠性、低损耗和广泛的温度适应性,在高电压电源和激光系统等领域的应用中表现出色。它们是设计高可靠性和高性能系统的理想选择。对于需要稳定和高精度电容的应用,我们强烈推荐使用UHV系列电容器。

UHV-2A参数

参数
电容值 2.5nF
容差 ±10%
温度系数 Z5T
额定电压 20KV
长*宽*高 23mm(长度)
安装方式 底座安装,螺纹安装
应用等级 通用级
零件状态 在售
包装方式 散装

UHV-2A厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

UHV-2A数据手册

厂牌 PDF简要描述 下载
TDK 陶瓷电容 TDK UHV-2A UHV-2A数据手册

UHV-2A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 440.1324
3+ ¥ 410.7902
5+ ¥ 403.4547
10+ ¥ 403.4547
20+ ¥ 396.1191
50+ ¥ 396.1191
250+ ¥ 396.1191
500+ ¥ 396.1191
库存: 19
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 440.13
