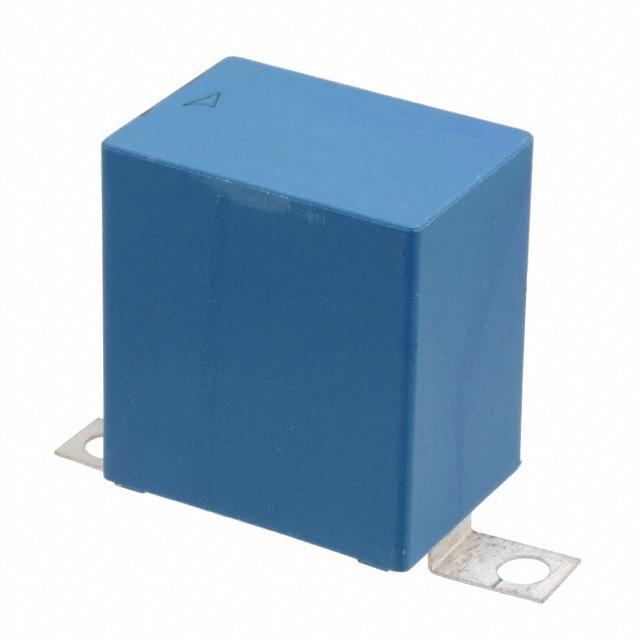

B32656S2104J564

产品分类: 薄膜电容
厂牌: TDK
产品描述: 100nF ±5% 聚丙烯,金属化 2KV 800V 20mΩ 底座安装,螺纹安装 42mm(长度)*421.425m(高度)
供应商型号: 2797882
供应商: element14
标准整包数: 1
TDK 薄膜电容 B32656S2104J564

B32656S2104J564概述

    电子元器件产品技术手册

    产品简介


    本手册涵盖的是TDK Electronics AG生产的聚丙烯薄膜电容器(MKP)系列B32656S和B32658S。这类电容器主要用于IGBT(绝缘栅双极型晶体管)的保护和旁路应用。它们适用于各种需要高性能电容器的工业领域,如电力转换系统、驱动系统和其他高可靠性要求的应用场景。

    技术参数


    - 额定电压 (VR):850VDC到2000VDC之间不等
    - 最大工作温度:110°C
    - 允许交流电压 (VRMS):最高达800VAC
    - 电容值 (CR):68nF至5600nF
    - 尺寸:多种尺寸,具体取决于型号和电容值
    - 结构材料:聚丙烯(PP)作为介电材料
    - 构造方式:卷绕式电容器技术,内部串联连接
    - 端子:带状端子,由镀锡铜或黄铜制成,最大扭矩为10Nm
    - 环保认证:符合RoHS标准

    产品特点和优势


    1. 高脉冲强度:能够承受高频下的脉冲电流,保证电路稳定性。
    2. 低电感:特别适合高频应用,减少寄生电感影响。
    3. AEC-Q200认证:根据客户需求提供该认证,确保产品质量符合汽车级标准。
    4. 环保兼容:无铅,环保设计。

    应用案例和使用建议


    这类电容器广泛应用于变频器、逆变器和开关电源中。建议在设计阶段充分考虑电容器的工作环境温度和频率,以达到最佳性能。此外,在安装过程中要确保良好的散热设计,避免过热导致损坏。

    兼容性和支持


    该产品支持多种封装形式,确保与现有设备的良好兼容性。制造商提供详尽的技术文档和支持服务,帮助用户正确选择和使用产品。

    常见问题与解决方案


    1. 问:这些电容器能否在高温环境中长期运行?
    - 答:可以,它们的最大工作温度可达110°C。
    2. 问:如何判断电容器是否达到使用寿命?
    - 答:通过测量电容值的变化,如果发现显著下降,则表明需要更换。

    总结和推荐


    TDK Electronics AG的B32656S和B32658S系列聚丙烯薄膜电容器以其卓越的性能、可靠的环境适应性和广泛的适用性,成为市场上的一流产品。特别是对于需要高频操作和高脉冲电流处理的场合,此系列产品表现出色。强烈推荐给需要高品质电容器的用户。

B32656S2104J564参数

参数
电容值 100nF
容差 ±5%
介电材料 聚丙烯,金属化
额定电压-AC 800V
额定电压-DC 2KV
ESR-等效串联电阻 20mΩ
长*宽*高 42mm(长度)*421.425m(高度)
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

B32656S2104J564厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32656S2104J564数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32656S2104J564 B32656S2104J564数据手册

B32656S2104J564封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 113.0364
5+ ¥ 106.83
10+ ¥ 102.83
20+ ¥ 95.2
40+ ¥ 87.57
72+ ¥ 79.93
库存: 138
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 113.03
直接购买
加入购物车
