B32654A7104K189

产品分类: 薄膜电容
厂牌: TDK
产品描述: 100nF ±10% 聚丙烯,金属化 1.25KV 500V 通孔安装 31.5mm*11mm*21mm
供应商型号: 495-B32654A7104K189TR-ND
供应商: Digi-Key
标准整包数: 350

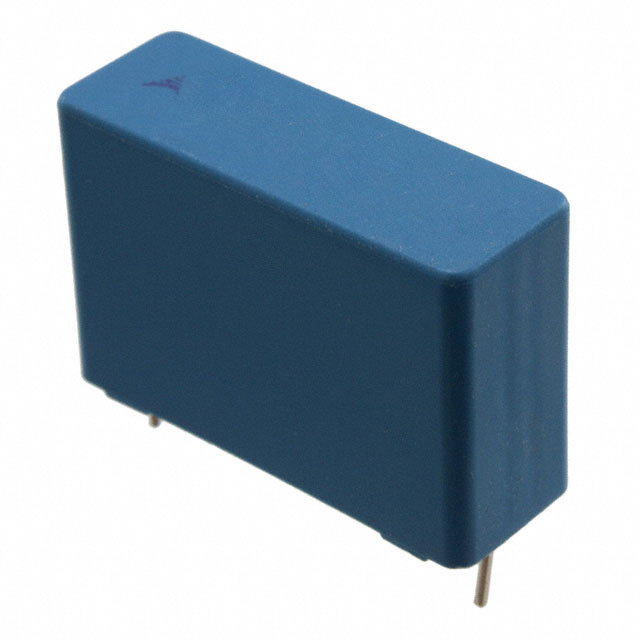

TDK 薄膜电容 B32654A7104K189

B32654A7104K189概述

    电子元器件产品技术手册:B32651-B32658系列金属化聚丙烯薄膜电容器
    本手册详细介绍了一款高性能的金属化聚丙烯薄膜电容器(型号为B32651-B32658),它适用于多种工业和消费电子产品中。本文将涵盖产品的基本介绍、技术参数、产品特点和优势、应用场景及建议、兼容性和支持、常见问题与解决方案,以及最终的总结和推荐。

    1. 产品简介


    产品类型:金属化聚丙烯薄膜电容器(MKP)
    主要功能:该电容器具有高脉冲强度、高接触可靠性、低电感等特点,适用于电子球泡、开关电源、IGBT、阻尼等多种应用场景。
    应用领域:广泛应用于电子球泡、开关电源、IGBT、阻尼等领域,符合AEC-Q200D标准。

    2. 技术参数


    - 最高工作温度:110°C
    - 气候类别(IEC 60068-1:2013):55/100/56
    - 内部连接方式:卷绕电容技术,内部串联连接
    - 材料:介电材料为聚丙烯(PP)
    - 结构:塑料外壳(UL 94 V-0),环氧树脂封装(UL 94 V-0)
    - 尺寸范围:
    - 引线间距(2针):10mm ~ 37.5mm
    - 引线直径(d1):0.6mm ~ 1.2mm
    - 电压范围:直流电压(DC)范围从125V到2000V,交流电压(AC)范围从160V到1000V
    - 容值范围:2.2nF至15000nF

    3. 产品特点和优势


    - 高脉冲强度:能承受高脉冲电流,保证长期稳定运行。
    - 高接触可靠性:内部焊接结构确保长期使用中的稳定性。
    - 环保:无卤素,符合RoHS标准。
    - 非常低的电感:在高频应用中表现优异。
    - 高兼容性:可提供定制引线长度和包装形式,以满足不同需求。
    - AEC-Q200D认证:通过汽车行业标准认证。

    4. 应用案例和使用建议


    - 电子球泡:利用其高脉冲强度的特点,在电子球泡中提供可靠的滤波和稳压作用。
    - 开关电源:特别适用于高频开关电源,因为其低电感特性可以显著提高转换效率。
    - IGBT:IGBT的阻尼电路中,该电容器能够有效地吸收浪涌电压,保护IGBT不受损坏。
    使用建议:
    - 在安装时需确保引线正确连接,避免反接或短路。
    - 定期检查电容器的外观,如有异常应立即更换。

    5. 兼容性和支持


    - 兼容性:该电容器与多数电子系统兼容,特别是在需要高脉冲强度和低电感的应用场合。
    - 支持:厂商提供全面的技术支持,包括产品咨询、使用指导和售后维修服务。

    6. 常见问题与解决方案


    - 问题:电容器发热严重。
    - 解决方案:确认负载电流和工作频率是否超过额定值,必要时进行负载减小或增加散热装置。

    - 问题:电容器失效。
    - 解决方案:检查外部电路是否存在短路或过载现象,若发现问题及时调整或更换电容器。

    7. 总结和推荐


    总结:
    B32651-B32658系列金属化聚丙烯薄膜电容器以其高脉冲强度、高接触可靠性和低电感等特点,成为电子应用中的理想选择。其宽泛的工作电压和容量范围使其适用于多种应用场景。
    推荐:
    鉴于其卓越的性能和广泛的应用范围,我们强烈推荐此款电容器用于需要高可靠性和高性能的电子设计项目中。购买前请咨询厂商以获取详细的产品规格和应用建议。

B32654A7104K189参数

参数
电容值 100nF
容差 ±10%
介电材料 聚丙烯,金属化
ESR-等效串联电阻 -
额定电压-AC 500V
额定电压-DC 1.25KV
长*宽*高 31.5mm*11mm*21mm
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

B32654A7104K189厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32654A7104K189数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32654A7104K189 B32654A7104K189数据手册

B32654A7104K189封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
350+ $ 1.0589 ¥ 8.8616
700+ $ 0.9924 ¥ 8.305
1050+ $ 0.9575 ¥ 8.0133
1750+ $ 0.9175 ¥ 7.678
2450+ $ 0.8932 ¥ 7.4747
3500+ $ 0.8691 ¥ 7.2735
8750+ $ 0.8321 ¥ 6.9638
库存: 1050
起订量: 350 增量: 1
交货地:
最小起订量为:350
合计: ¥ 3101.56
