B32522N6474J289

产品分类: 薄膜电容
厂牌: TDK
产品描述: 470nF ±5% 涤纶,聚对苯二甲酸乙二醇酯 450V 200V 通孔安装 18mm*8.5mm*14.5mm
供应商型号: Q-BN-B32522N6474J289
供应商: 期货订购
标准整包数: 2720

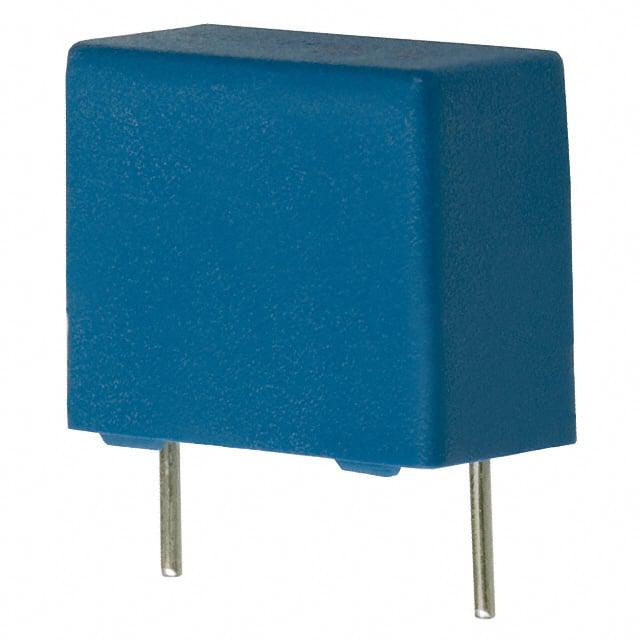

TDK 薄膜电容 B32522N6474J289

B32522N6474J289概述

    金属化聚酯薄膜电容器 (MKT) B32520 ... B32529 技术手册

    1. 产品简介


    金属化聚酯薄膜电容器(MKT)是一种广泛应用于各类电子设备中的电容组件。它们具有高脉冲强度和高接触可靠性等特点,适合于各种通用场合,如阻塞、耦合/解耦、旁路等。这些电容器还适用于汽车领域的射频干扰 (RFI) 防护。B32520 ... B32529 系列提供了从 5 mm 到 37.5 mm 的不同引脚间距选择,支持广泛的直流电压范围(50V 至 630V),以及多种电容值(从 0.001 μF 到 220 μF)。此外,这些电容器通过 AEC-Q200D 认证,符合 RoHS 和无卤标准。

    2. 技术参数


    - 最高操作温度: 125°C
    - 气候分类 (IEC 60068-1:2013): 55/125/56
    - 工作频率: f ≤ 60 Hz
    - 额定直流电压 (VDC): 50V 至 630V
    - 交流额定电压 (VRMS): 视不同的额定直流电压而异
    - 标称电容值 (μF): 从 0.001 μF 到 220 μF
    - 引脚间距: 5 mm 至 37.5 mm
    - 封装材料: 聚酯薄膜
    - 封装类型: 塑料外壳 (UL 94 V-0)
    - 终端类型: 并行导线端子,可提供不同长度的特殊引脚

    3. 产品特点和优势


    - 高脉冲强度:能够在高脉冲电流下保持稳定性能。
    - 高接触可靠性:长期运行后仍能保持良好的电气接触。
    - AEC-Q200D 认证:适用于汽车领域应用。
    - RoHS 兼容:无铅设计,满足环保要求。
    - 无卤素:符合最新环保标准。

    4. 应用案例和使用建议


    - 阻塞:在高频信号传输线路中使用以防止噪声进入。
    - 耦合/解耦:在电路板上提供直流隔离和交流耦合功能。
    - 旁路:滤除电源线上的纹波电压,提高系统稳定性。
    - 射频干扰 (RFI) 防护:在汽车电子系统中有效减少电磁干扰。
    建议使用时注意不同电容值对电路的影响,确保所选电容值能够匹配实际应用需求。

    5. 兼容性和支持


    - 兼容性:与其他标准电子元件兼容,可在大多数电路板设计中无缝集成。
    - 支持和维护:厂商提供详细的安装和调试指南,以及售后技术支持服务。

    6. 常见问题与解决方案


    - 问题1: 引脚焊接不良
    - 解决办法: 检查焊接工艺是否正确,确保焊接温度和时间控制得当。
    - 问题2: 电容器容量变化过大
    - 解决办法: 检查环境温度和湿度,确保在推荐的工作范围内使用。
    - 问题3: 电容器损坏
    - 解决办法: 确认输入电压和电流不超过额定值,避免过载。

    7. 总结和推荐


    B32520 ... B32529 系列金属化聚酯薄膜电容器具备高可靠性、宽工作温度范围和多样化的电容选择,适用于多种电子设备,特别是对环境要求较高的场合。它们不仅通过了严格的认证标准,还能满足RoHS和无卤要求。强烈推荐使用该系列产品来增强电子系统的性能和稳定性。
    总体而言,该系列电容器是高性能和可靠性的典范,在许多工业和消费电子应用中都有出色表现。

B32522N6474J289参数

参数
电容值 470nF
容差 ±5%
介电材料 涤纶,聚对苯二甲酸乙二醇酯
ESR-等效串联电阻 -
额定电压-AC 200V
额定电压-DC 450V
长*宽*高 18mm*8.5mm*14.5mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 盒装

B32522N6474J289厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B32522N6474J289数据手册

厂牌 PDF简要描述 下载
TDK 薄膜电容 TDK B32522N6474J289 B32522N6474J289数据手册

B32522N6474J289封装设计

查看详情并下载
Symbol
Footprint
3D Model
