B43630A9108M000

产品分类: 铝电解电容
厂牌: TDK
产品描述: 1mF 400V ±20% 130mΩ@ 100Hz 2000h@ 85°C 3.94A@ 100Hz 卡入式安装,按扣安装,通孔安装 35mm(长度)*52mm(高度)
供应商型号: 495-B43630A9108M000-ND
供应商: Digi-Key
标准整包数: 1

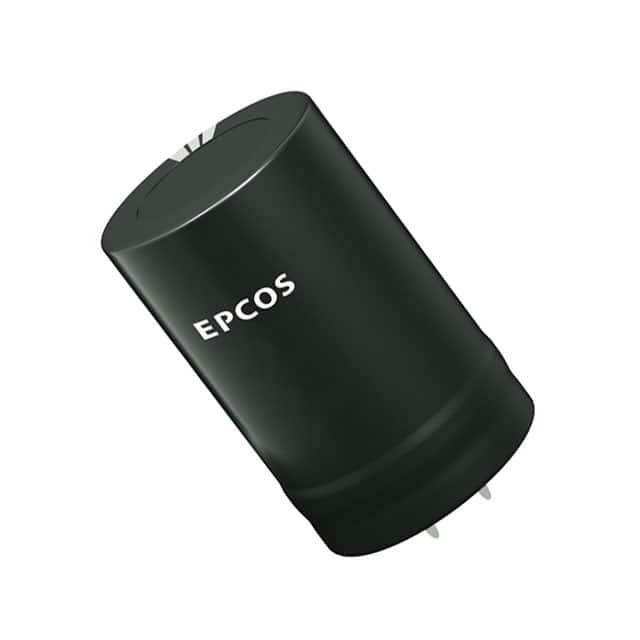

TDK 铝电解电容 B43630A9108M000

B43630A9108M000概述


    产品简介


    铝电解电容器是一种广泛应用于各种电路中的电子元件。本篇文档介绍的是型号为B43630的引线型铝电解电容器,它具有极高的CV值和紧凑的设计,非常适合于高功率应用。这些电容器主要应用于频率转换器、太阳能逆变器、不间断电源系统、专业电源设备、医疗装置和家用电器等领域。

    技术参数


    基本参数:
    - 额定电压 (VR):200 VDC ~ 450 VDC
    - 浪涌电压 (VS):对于VR ≤ 250 VDC,VS = 1.15 × VR;对于VR ≥ 400 VDC,VS = 1.10 × VR
    - 标称电容 (CR):100 μF ~ 3300 μF
    - 电容容差:±20%
    - 损耗因数 (tan δ):在20°C,120Hz下,对于VR ≤ 250 VDC,tan δ ≤ 0.15;对于VR ≥ 400 VDC,tan δ ≤ 0.20
    - 漏电流 (Ileak):5分钟,20°C下
    - 等效串联电阻 (ESL):约20 nH
    使用寿命要求:
    - 在85°C、额定电压下,1000小时后,容量变化不超过初始值的20%,损耗因数不超过初始指定限值的两倍,漏电流不超过初始指定限值
    - 在85°C、额定电压下,2000小时后,容量变化不超过初始值的10%,损耗因数不超过初始指定限值的1.3倍,漏电流不超过初始指定限值
    额定环境条件:
    - 温度范围:-40°C ~ +85°C
    - 湿热测试:85°C,VR ≤ 250 VDC时,40/085/56(-40°C/+85°C/56天湿热测试);VR ≥ 400 VDC时,25/085/56(-25°C/+85°C/56天湿热测试)

    产品特点和优势


    - 高温耐受能力:通过降额设计(0.93 × VR),可在105°C环境下操作,适合极端环境下的应用
    - 超紧凑设计:提供多种尺寸,满足不同封装需求
    - 高纹波电流能力:适用于需要高电流的应用场合
    - 针焰试验通过:所有绝缘版本的电容器均通过IEC 60695-11-5的针焰测试,确保安全性能
    - RoHS兼容:符合RoHS标准,环保无害

    应用案例和使用建议


    - 频率转换器:由于其高耐压和高纹流能力,这些电容器特别适合用于驱动电机、开关电源等高频切换应用
    - 太阳能逆变器:在太阳能逆变器中,这些电容器可以有效地存储和释放能量,确保系统的稳定运行
    - 建议:根据应用场景的不同,选择合适的额定电压和电容值至关重要。此外,在设计电路时应注意电容器的布局和散热设计,以确保其长期稳定工作

    兼容性和支持


    - 兼容性:这些电容器设计用于标准引脚安装,可方便地集成到现有电路板中
    - 支持:制造商提供了详细的安装和使用指南,以及相关的技术支持。如有任何疑问,可以通过官方渠道获得帮助

    常见问题与解决方案


    - 问题1:电容器过热损坏
    - 解决方案:确保在正确的额定电压和温度范围内使用电容器,并且电路设计合理,避免过载
    - 问题2:电容器漏电流过大
    - 解决方案:检查连接和焊点是否正确,必要时更换电容器
    - 问题3:电容器容量下降
    - 解决方案:确认工作温度和电压是否超出规格,如是,则需要更换电容器或降低工作参数

    总结和推荐


    总的来说,B43630型铝电解电容器具有高可靠性、紧凑设计和卓越的性能特点,适用于广泛的工业和消费类电子产品。其独特的功能使其在高频和大电流应用中表现优异,因此强烈推荐用于上述应用场景。如果你的需求符合这些条件,那么这款电容器无疑是一个不错的选择。

B43630A9108M000参数

参数
电容值 1mF
额定电压 400V
容差 ±20%
ESR-等效串联电阻 130mΩ@ 100Hz
纹波电流 3.94A@ 100Hz
工作寿命 2000h@ 85°C
长*宽*高 35mm(长度)*52mm(高度)
安装方式 卡入式安装,按扣安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

B43630A9108M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B43630A9108M000数据手册

厂牌 PDF简要描述 下载
TDK 铝电解电容 TDK B43630A9108M000 B43630A9108M000数据手册

B43630A9108M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 16.8064 ¥ 140.6486
10+ $ 12.8783 ¥ 107.7754
60+ $ 10.8782 ¥ 91.0371
120+ $ 10.2769 ¥ 86.0051
540+ $ 9.5243 ¥ 79.7067
库存: 190
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 140.64
